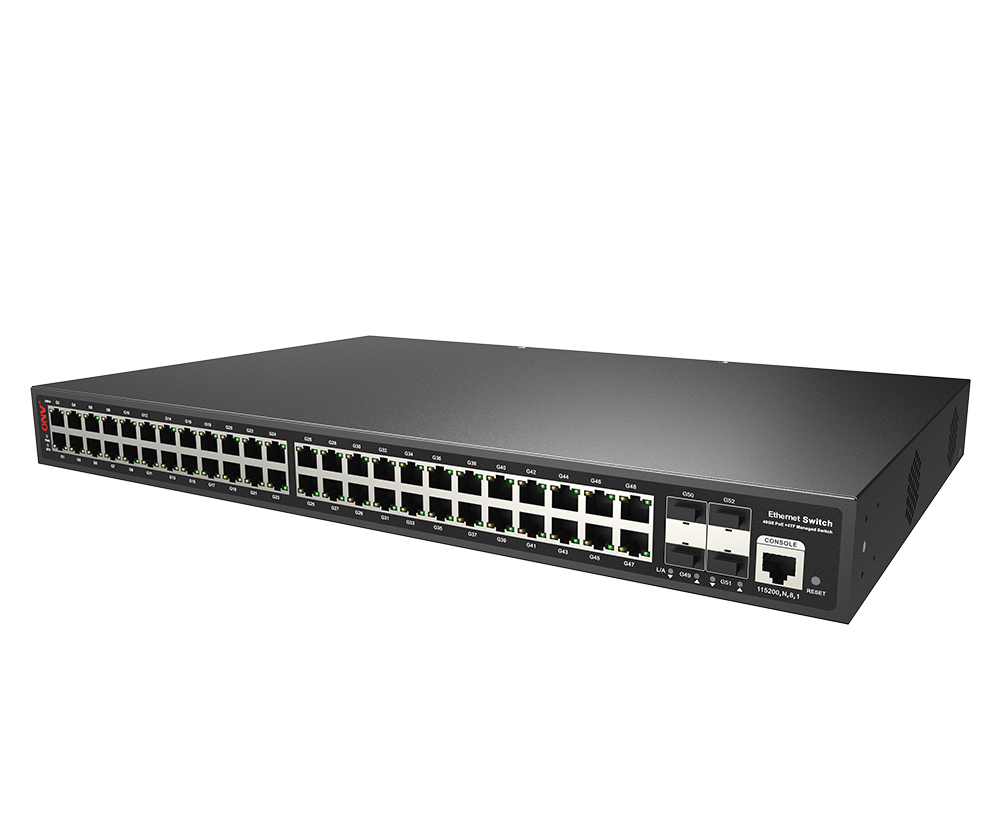

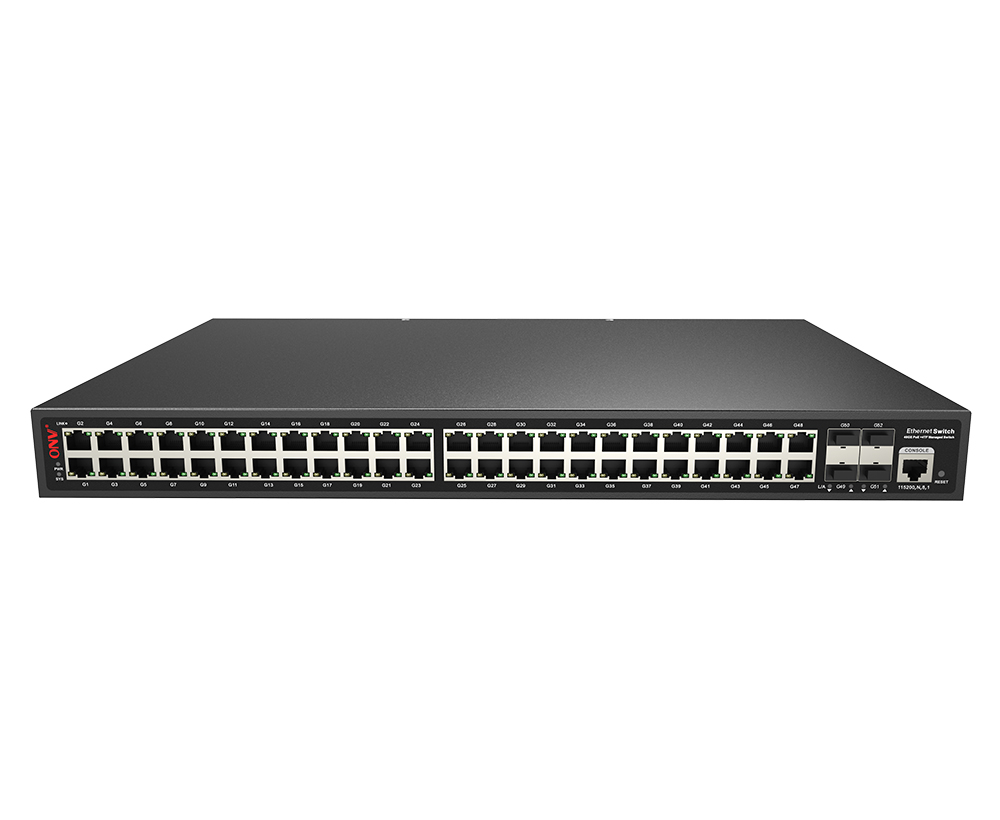

产品概述
ONV33048FM系列是ONV自主研发的全千兆网管以太网光纤交换机,支持48个10/100/1000Base-T自适应RJ45端口+4个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV33048FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断传输。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。满足高密度的网络应用环境,适合酒店、校园、园区、商超、景区、医院、银行等中大型场景组建经济、高效、可靠的通信网络。
产品特点
全千兆接入,光口上联
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A),轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

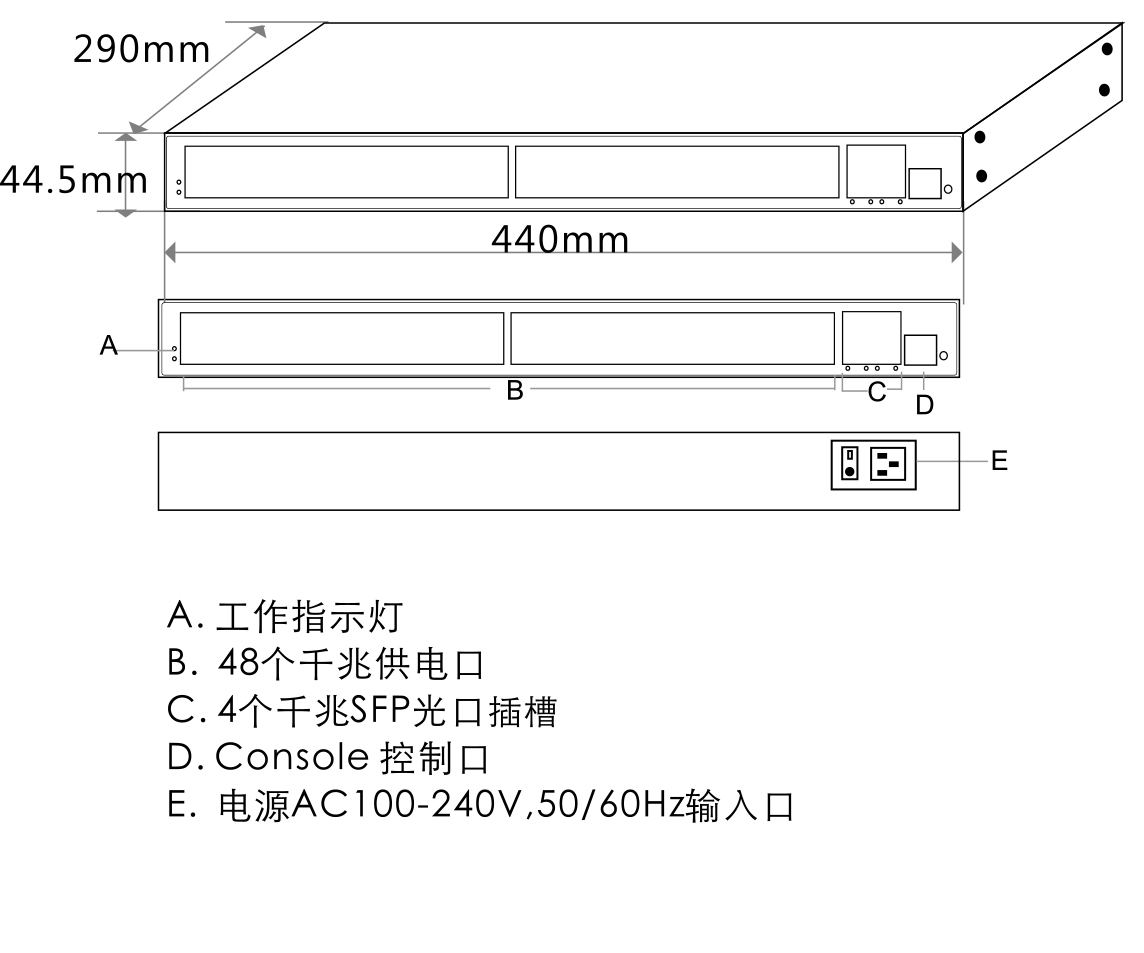

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
52口全千兆网管以太网交换机 |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV33048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,以太网汇聚/核心光纤交换机,内置60W电源,支持1U/19寸机柜安装。 |
ONV36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,以太网汇聚/核心光纤交换机,内置60W电源,支持1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
设备名称 |
设备信息 |
ONV36028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽,以太网汇聚/核心光纤交换机,内置60W电源,支持1U/19寸机柜安装。 |
ONV36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,以太网汇聚/核心光纤交换机,内置60W电源,支持1U/19寸机柜安装。 |
ONV36368FM |
L2+网管型8个10/100/1000M RJ45端口+ 24个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,以太网汇聚/核心光纤交换机,内置60W电源,支持1U/19寸机柜安装。 |
ONV36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G 万兆SFP+光口插槽,以太网汇聚/核心光纤交换机,内置60W电源,支持1U/19寸机柜安装。 |
型号 |
ONV33048FM |
ONV36048FM |
端口特征 |
||
固定端口 |
48个10/100/1000Base-T RJ45端口(Data) 4个100/1000M SFP上联光口 (Data) 1个Console RS232控制口(115200,N,8,1) |
48个10/100/1000Base-T RJ45端口(Data) 4个1/10G 万兆SFP+上联光口 (Data) 1个Console RS232控制口(115200,N,8,1) |
网口特性 |
1-48口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
光缆 |
多模——工作波长:850nm ,传输距离:0~500M(1.25G);传输距离:0~300M(10G) 单模——工作波长:1310nm,传输距离:0~40KM;工作波长:1550nm,传输距离:0~120KM 。 |
|
交换芯片参数 |
||
网管类型 |
L2+ |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-SR/LR; IEEE802.3x |
转发模式 |
存储转发(全线速) |
|
背板带宽 |
598Gbps (无阻塞) |
|
包转发率@64byte |
77.38Mpps |
131Mpps |
MAC地址表 |
24K |
32K |
包转发缓存 |
24M |
32M |
巨型帧 |
9.6K |
|
LED指示灯 |
电源指示灯:PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯:Link(黄色),光口指示灯: L/A(绿色) |
|
一键还原开关 |
有 |
|
电源特征 |
||
总功率/输入电压 |
60W ,(交流AC100-240V) |
|
整机功耗 |
待机功耗:<35W;满载功耗:<55W |
|
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 1.0A |
|
物理规格参数 |
||
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+80°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
440*290*44.5mm |
|
净重/毛重 |
<4.4kg / <5.0kg |
|
安装方式 |
桌面式、壁挂式、1U/19寸机柜安装 |
|
产品认证与质保 |
||
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机3年,终身维护 |
|
网管业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6管理 支持三层路由转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
|
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC的VLAN 支持Vocie VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP 支持静态聚合 支持最大26个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
