产品概述

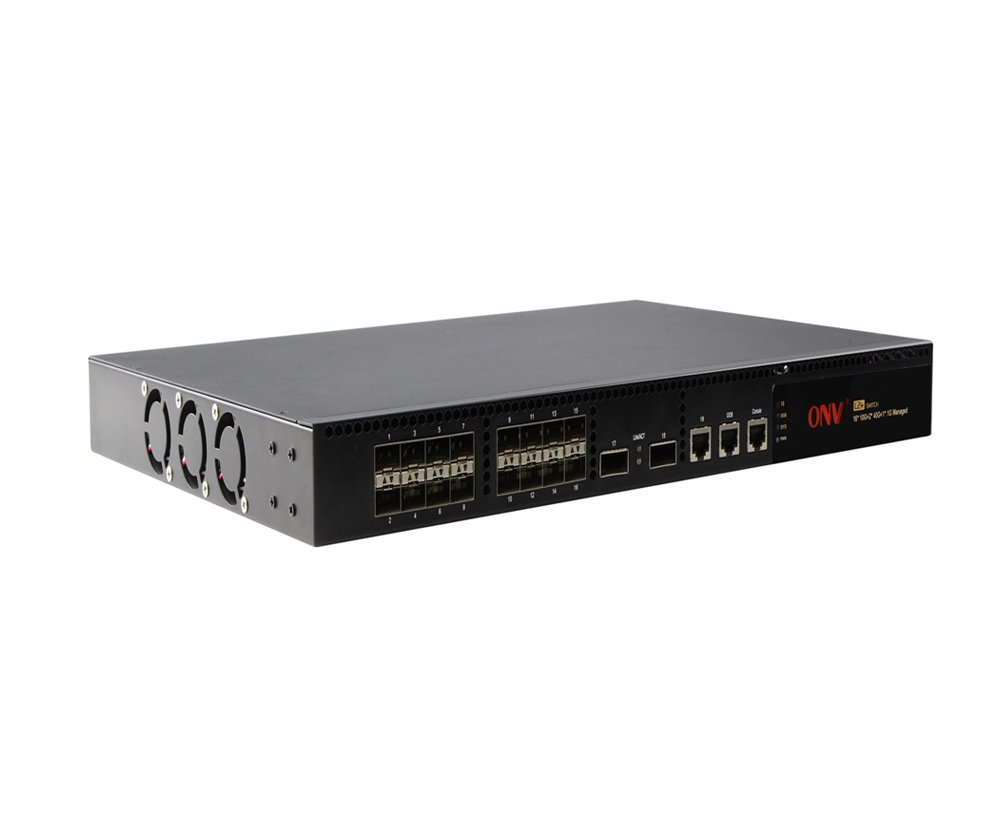

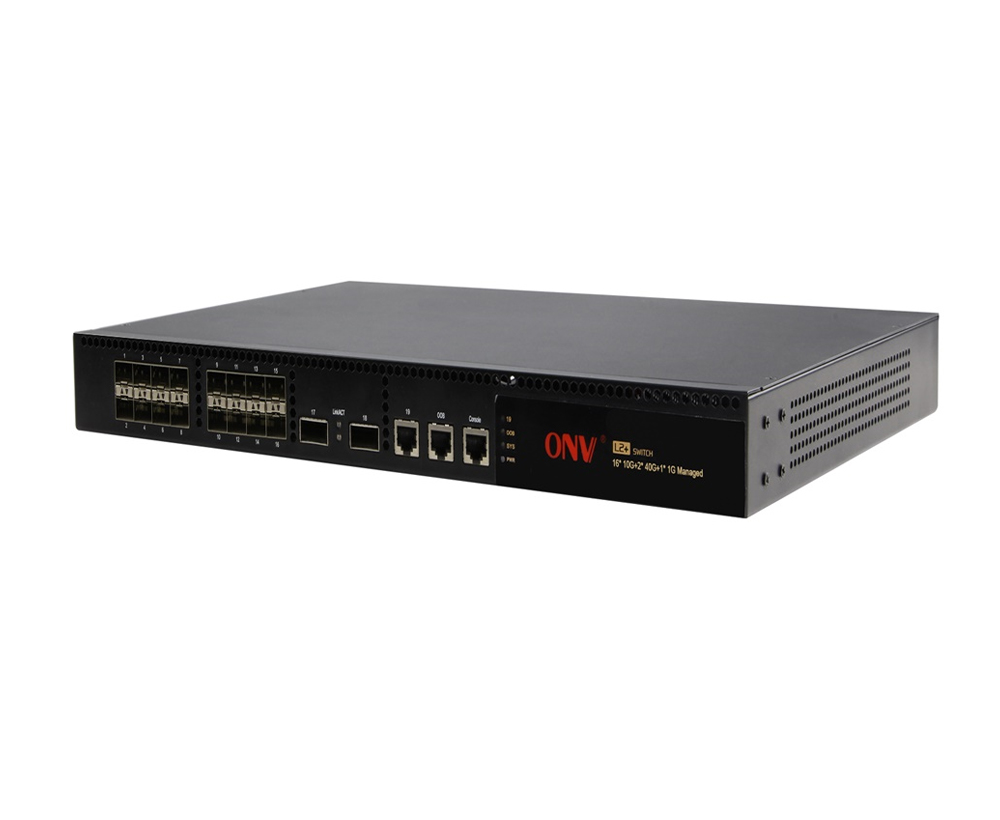

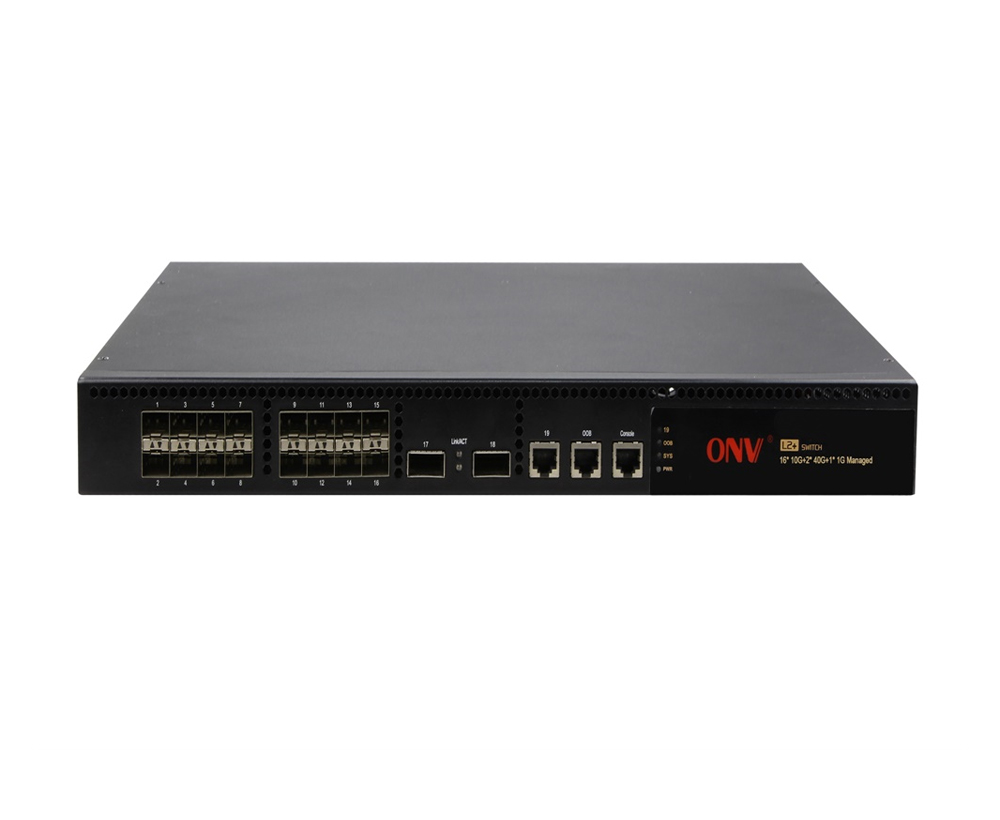

ONV66018-2QFM系列全万兆二层网管交换机,支持16个1/10G SFP+光口插槽+2个40G QSFP+光口插槽。采用Broadcom高性能芯片,是一款标准的无阻塞交换机。该交换机提供484Gbps交换容量,360Mpps转发性能,具有灵活的组网能力,保证网络的稳定运行和链路的负载均衡,给汇聚和核心的数据交换提供足够的带宽,用户可以按需求选择合适的万兆口以灵活的应对网络需求。
ONV66018-2QFM具有丰富的网管功能,完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护,还具有高带宽、低时延、网络管理简易等特性,定位于下一代数据中心及云计算网络中的高密接入,也广泛应用于大中型安防监控、大中型网吧、企业网、城域网的核心或汇聚。
产品特点
高密度万兆接入、性能卓越
◇16个1/10GE SFP+万兆光纤端口+2个40G QSFP+光纤端口组合,满足万兆核心高密度接入需求,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN、MAC VLAN、协议VLAN、Private VLAN,用户可以根据不同需求灵活划分VLAN。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持IP地址、MAC地址、VLAN和端口四元绑定,对数据包进行过滤。
◇支持ARP防护,针对局域网中常见的网关欺骗和中间人攻击等ARP欺骗、ARP泛洪攻击等进行防护。
◇支持IP源防护,防止包括MAC欺骗、IP欺骗、MAC/IP欺骗在内的非法地址仿冒。
◇支持DoS防护,支持防护Land Attack、Scan SYNFIN、Xmascan、Ping Flooding等攻击。
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口安全,当端口学习MAC地址数达到最大数目时停止学习,防范MAC地址攻击和控制端口网络流量。
◇支持DHCP Snooping,有效杜绝私设DHCP服务器,保证DHCP服务器的合法性。
◇支持端口隔离。
◇支持端口广播风暴抑制。
优异的散热设计、绿色节能
◇灵活的前后/后前风道设计
◇采用严格的前后风道设计,支持冷热风道完全隔离,提升散热的效率,满足数据中心机房设计要求;
◇通过选配风扇和电源模块,灵活支持前后,后前风道;
◇支持电源和风扇冗余配置,保证业务无间断运行;
◇创新的节能技术:使用业界最新节能芯片,智能的风扇调速方案,支持实时功耗检测,为客户降低运维成本,打造绿色数据中心。
使用维护方便
◇支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)等多样化的管理和维护方式。
◇支持HTTPS、SSL V3、TLSV1、SSHV1/V2等加密方式,管理更安全。
◇支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、Tracert检测、线缆检测
◇支持XModem协议,可以通过TFTP/ZMODEM进行软件升级和BootRom升级
◇支持SFP+,同时也向下兼容XFP等
◇提供冗余电源、快速故障转移以及快速连接,大大增加了系统可靠性
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
18口二层网管全万兆以太网核心交换机(ONV66018-2QFM) |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-SFP/TP |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
10G光模块 |
ONV-6630 |
SFP+光模块,10G,多模双纤850nm,传输距离:300m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-7832 |
SFP+光模块,10G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-33 |
SFP+光模块,10G,单模单纤TX1330nm/RX1270nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-7832-27 |
SFP+光模块,10G,单模单纤TX1270nm/RX1330nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
型号 |
ONV66018-2QFM |
固定端口 |
16个1/10G SFP+万兆光口插槽 (Data) 2个40G QSFP+光口插槽 (Data) 1个Console RS232控制口(9600,N,8,1) |
网管类型 |
L2 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3ae 10GBase-SR/LR; IEEE802.3x |
网口特性 |
1-8口10/100/1000BaseT(X)自动侦测, 全/半双工MDI/MDI-X自适应 |
光口特性 |
千兆/万兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
转发模式 |
支持store-forward模式和cut-through模式 |
背板带宽 |
484Gbps (无阻塞) |
包转发率@64byte |
360 Mpps |
MAC地址表 |
4K |
包转发缓存 |
4M |
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5e or later UTP(≤100 meter) 1000BASE-T : Cat6 or later UTP(≤100 meter) |
光缆 |
多模 :850nm 0~300M(10G) , 850nm 0~550M(1.25G) 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
总功率/输入电压 |
60W (100V~240V) |
整机功耗 |
待机功耗:<15W;满载功耗:<55W |
LED指示灯 |
电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link/Act(黄色),光口: L/A(绿色); |
一键还原开关 |
有 |
配套电源 |
内置开关电源;AC:100V~240V 50-60Hz 1A |
工作温度/湿度 |
-20°C~+50°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40°C~+70°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
440*285*44mm |
净重/毛重 |
<3.5kg / <4.2kg |
安装方式 |
桌面、19寸1U机柜安装 |
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP30 |
安规认证 |
CE mark, commercial;CE/LVD EN60950; |
质保期 |
交换机1年,终身维护 |
业务特性 |
|
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
VLAN |
Port based VLAN 802.1Q VLAN 基于IP 基于MAC |
端口汇聚 |
支持LACP 支持静态聚合,支持动态聚合 支持最大8个聚合组,每个聚合组最大支持8个端口 |
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
镜像 |
支持基本端口的双向流量镜像 |
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的绑定功能 |
DHCP |
支持DHCP Client 支持DHCP Snooping |
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持ONV NMS智能管理中心 |
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
