产品概述
ONV-IPS33168FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持8个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33168FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS33148FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆接入,光口上行
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。

轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

产品尺寸规格
电话交换机_交换机配置_交换机尺寸

包装清单

包装清单

物品名称

数量

单位

16口全千兆网管工业以太网交换机

1

RJ45-DB9适配转换线

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33168FM

L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

24W

ONV-IPS33168FM-4GF

L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持1路掉电告警开关量输出,支持导轨式安装

24W

说明:本产品默认不配套电源和光模块,如需选购,请参考配件产品信息。


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃


相关产品信息


设备名称

设备信息

ONV-IPS33064FM

L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33084PFM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33108PFM

L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33128PFM

L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33148PFM

L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装



[template] => 0 [thumb] => /Uploads/201912/5e09b7bc24931.jpg [thumb_alt] => 16口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2029 [hits] => 6042 [createtime] => 1577553760 [updatetime] => 1599708563 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/303.html [xinghao] => ONV-IPS33168FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/201912/5e09b7c953b09.jpg [filename] => ONV-IPS33168PFM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/201912/5e09b7cad8f8d.jpg [filename] => ONV-IPS33168PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/201912/5e09b7cbeb569.jpg [filename] => ONV-IPS33168PFM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/201912/5e09b7ce39136.jpg [filename] => ONV-IPS33168PFM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV- IPS33168FM

ONV- IPS33168FM-4GF

端口特征

固定端口

8个10/100/1000Base-T POE口(Data/Power)

8100/1000Base-X SFP上联光口插槽 (Data)

1个Console RS232控制口115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

12个10/100/1000Base-T RJ45端(Data)

4100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(6P凤凰端子)

1路掉电告警开关量接口(FAULT)

网口特性

1-8/12口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

光口特性

兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光口扩展

支持Turbo超频2.5G光模块扩展及组环网

光缆

多模 ——工作波长:850nm 传输距离:0~500M

单模 ——工作波长:1310nm传输距离:0~40KM

工作波长: 1550nm传输距离:0~120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

256Gbps (无阻塞)

包转发率@64byte

23.81Mpps

MAC地址表

8K

包转发缓存

6M

巨型帧

9.6K

LED指示灯

电源指示灯:PWR(绿色) ;系统指示灯:SYS(绿色);网络指示灯 :Link(黄色),光口:L/A(绿色);

一键还原开关

(按住开关10秒后松开,即可恢复出厂设置)

电源特征

工作电压

直流DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

直流DC12-48V超宽供电电压,工规6P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<8W;满载功耗:<18W

待机功耗:<10W;满载功耗:<20W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

165*148*54mm

净重/毛重

<0.8kg / <1.3kg

<1.1kg / <1.4kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;RoHS;

质保期

交换机5年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为64Kbps

支持端口温度保护设置

支持端口EEE 绿色以太网节能配置

三层功能

支持L2+网管功能支持IPV4/IPV6管理

支持三层路由转发,支持不同网段,不同VLAN之间通信

支持静态路由/默认路由,最大条目128个

支持ARP协议,最大条目1024个

VLAN

支持基于端口的VLAN(4K个),IEEE802.1q

支持基于协议的VLAN

支持基于MAC的VLAN

支持Vocie VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

端口汇聚

支持LACP

支持静态聚合

支持最大8个聚合组,每个聚合组最大支持8个端口

生成树

支持STP(IEEE802.1d)

支持RSTP(IEEE802.1w)

支持MSTP(IEEE802.1s)

工业级环网协议

支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备

环网自愈时间小于20ms

组播

支持IGMP Snooping v1/v2、最多支持1024个组播组

支持用户快速离开机制

支持MLD Snooping v1/v2

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SP、WRR、SP+WRR)

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持IEEE802.1X认证/集中MAC地址认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Relay

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB网管(支持HTTPS)

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆长度状态检测

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP)

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上


[detailpic] => [applications] =>


程控交换机_光纤交换机_监控交换机

[attachments] => [attachmentss] => /Uploads/202007/5efee24756cd4.pdf|ONV-IPS33168FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 3 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [1] => Array ( [id] => 227 [catid] => 20 [userid] => 3 [username] => admin [title] => 14口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 14口工业交换机_千兆交换机_网管交换机__工业以太网交换机_工业交换机 [description] => 具备10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽, 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<8W;满载功耗:<13W [content] =>


产品概述
ONV-IPS33148FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持10个10/100/1000Base-T自适应RJ45端口+4个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33148FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。
ONV-IPS33148FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。网络。

产品特色点
● 光口强大功能,多种光纤速度方式接入,光口上行
◇ SFP千兆光纤口上联口支持提速功能,最大支持2.5Gbps线速交换,可组专业高速环网;
◇ SFP千兆光纤口支持1000M或100M定速设定,可以连接100M光口设备或1000M光口设备;
◇ SFP光纤端口支持DDM类型设置,匹配兼容各个不同厂家的光纤网络交换设备。
光纤交换机_监控交换机_电话交换机


● 超强防雷保护功能设计,双电源备份功能,掉电告警开关,超宽压范围输入
◇ 设备接触放电等级8KV,空气放电等级15KV;端口防雷等级共模4KV,差模2KV;
◇ 工业双电源输入,主备用电源设计,可同时供电或单独供电,同时供电时电源电压输入需同样的电压值;
◇ 超宽电源电压输入范围,DC INPUT:12-48V,<20W。
工业以太网交换机_工业防雷交换机_交换机 DC双电源冗余输入_工业交换机_交换机_交换机价格

● 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
千兆交换机_网管交换机

● 完备的安全防护机制
◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
交换机厂家_光网视交换机_VLAN

● 设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A),轻松了解设备工作状态。
多层次的产品认证标准_交换机配置_交换机的作用
以太网交换机_程控交换机_光纤交换机

● 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、Ping检测、线缆长度检测。
便捷的运维管理_网管交换机_工业以太网交换机_工业交换机

产品尺寸规格
导轨交换机_项目交换机_交换机价格

包装清单

包装清单

物品名称

数量

单位

14口全千兆网管工业以太网交换机

1

RJ45-DB9适配转换线

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33148FM

L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装

24W

ONV-IPS33128FM

L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70




相关产品信息

设备名称

设备信息

ONV-IPS33064FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33084FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33108FM

L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33168FM

L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33168FM-4GF

L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装

ONV-IPS38168FM

L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽工业以太网核心光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装



[template] => 0 [thumb] => /Uploads/202004/5e8828fd7a491.jpg [thumb_alt] => 14口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2028 [hits] => 6105 [createtime] => 1574308814 [updatetime] => 1599708590 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/227.html [xinghao] => ONV-IPS33148FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e882909a2ba3.jpg [filename] => IPS33148FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e88290acd529.jpg [filename] => IPS33148FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e88290b4bd9e.jpg [filename] => IPS33148FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e88290cb6c6d.jpg [filename] => IPS33148FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


[detailpic] => [applications] =>

1、环网组网架构图
14口工业交换机_千兆交换机_网管交换机

2、WEB网管功能界面图
千兆交换机_网管交换机

3、特点概括图

千兆交换机_网管交换机

[attachments] => [attachmentss] => /Uploads/202007/5efec432d1058.pdf|ONV-IPS33148FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [2] => Array ( [id] => 529 [catid] => 20 [userid] => 3 [username] => admin [title] => 14口全千兆网管工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => 14口工业交换机_千兆交换机_网管交换机_工业以太网交换机_工业交换机_交换机_交换机价格 [description] => 具备2口10/100/1000M 电口+12口100/1000M SFP 插槽工业以太网光纤交换机, 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<5W;满载功耗:<15W [content] =>

产品概述
ONV-IPS33012FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持2个10/100/1000Base-T自适应RJ45端口+12个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33012FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。
ONV-IPS33012FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。网络。

产品特色点
● 光口强大功能,多种光纤速度方式接入,光口上行
◇ SFP千兆光纤口上联口支持提速功能,最大支持2.5Gbps线速交换,可组专业高速环网;
◇ SFP千兆光纤口支持1000M或100M定速设定,可以连接100M光口设备或1000M光口设备;
◇ SFP光纤端口支持DDM类型设置,匹配兼容各个不同厂家的光纤网络交换设备。
14口工业交换机_千兆交换机_ONV光网视

● 超强防雷保护功能设计,双电源备份功能,超宽压范围输入
◇ 设备接触放电等级8KV,空气放电等级15KV;端口防雷等级共模4KV,差模2KV;
◇ 工业双电源输入,主备用电源设计,可同时供电或单独供电,同时供电时电源电压输入需同样的电压值;
◇ 超宽电源电压输入范围,DC INPUT:12-48V,<20W。
网管交换机__工业防雷交换机_工业交换机交换机电源_交换机_交换机价格
● 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇ 支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇ 支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
丰富的业务配置_以太网交换机_程控交换机
● 完备的安全防护机制
◇ 支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。
网络安全策略_光纤交换机_监控交换机
● 设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A),轻松了解设备工作状态。


工业设计品质_工业交换机_交换机_工业防护等级
● 轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、Ping检测、线缆长度检测。
便捷的运维管理_以太网交换机_程控交换机_光纤交换机

多层次的安规认证_交换机配置_交换机的作用_

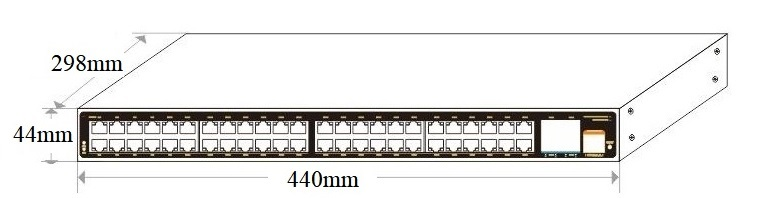

产品尺寸规格
交换机尺寸_以太网交换机_程控交换机_光纤交换机


包装清单

型号

ONV- IPS33128FM

ONV- IPS33148FM

端口特征

固定端口

10个10/100/1000Base-T RJ45端(Data)

2100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

10个10/100/1000Base-T RJ45端(Data)

4100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(6P凤凰端子)

1组掉电告警开关量接口(FAULT)

网口特性

1-1010/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光口特性

兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光口扩展

支持Turbo超频2.5G光模块扩展及组环网

光缆

多模 ——工作波长:850nm 传输距离:0500M

单模 ——工作波长:1310nm传输距离:040KM 工作波长: 1550nm传输距离:0120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

192Gbps (无阻塞

256Gbps (无阻塞

包转发率@64byte

17.86Mpps

20.83Mpps

MAC地址表

8K

包转发缓存

6M

巨型帧

9.6K

LED指示灯

电源指示灯 PWR(绿色) ;系统指示灯:SYS(绿色);网络指示灯 Link(黄色),光口: L/A(绿色)

键还原开关

电源特征

工作电压

直流DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

直流DC12-48V超宽供电电压,工规6P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<8W;满载功耗:<13W

待机功耗:<10W;满载功耗:<15W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

165*148*54mm

净重/毛重

<0.8kg / <1.3kg

1.1kg / <1.4kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机5年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为64Kbps

支持端口温度保护设置

支持端口EEE 绿色以太网节能配置

三层功能

支持L2+网管功能支持IPV4/IPV6管理

支持三层路由转发,支持不同网段,不同VLAN之间通信

支持静态路由/默认路由,最大条目128个

支持ARP协议,最大条目1024个

VLAN

支持基于端口的VLAN4K个),IEEE802.1q

支持基于协议的VLAN

支持基于MAC的VLAN

支持Vocie VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

端口汇聚

支持LACP

支持静态聚合

支持最大6/7聚合组,每个聚合组最大支持8个端口

生成树

支持STPIEEE802.1d

支持RSTPIEEE802.1w

支持MSTPIEEE802.1s

工业级环网协议

支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备

环网自愈时间小于20ms

组播

支持IGMP Snooping v1/v2、最多支持1024个组播组

支持用户快速离开机制

支持MLD Snooping v1/v2

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SPWRRSP+WRR

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持IEEE802.1X认证/集中MAC地址认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Relay

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB网管(支持HTTPS

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆长度状态检测

支持CPU即时利用率状态查看

包装清单

物品名称

数量

单位

14口全千兆网管工业以太网光纤交换机

1

RJ45-DB9适配转换线

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33012FM

L2+网管型2个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃


相关产品信息

设备名称

设备信息

ONV-IPS33064FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33084FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33108FM

L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33168FM

L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33168FM-4GF

L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装

ONV-IPS38168FM

L3网管型12个10/100/1000M RJ45端口+ 4个1/10G 万兆SFP+光口插槽工业以太网核心光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量,导轨式安装



[template] => 0 [thumb] => /Uploads/202004/5ea00a8c2df03.jpg [thumb_alt] => 14-port 工业以太网交换机_工业交换机_交换机_交换机价格managed industrial fiber switch,fiber switch [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2026 [hits] => 5355 [createtime] => 1577560162 [updatetime] => 1599708608 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/529.html [xinghao] => ONV-IPS33012FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5ea00ad0ee7c7.jpg [filename] => ONV-IPS31012FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5ea00ad2b3d6a.jpg [filename] => ONV-IPS31012FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5ea00ad45a638.jpg [filename] => ONV-IPS31012FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5ea00ad4e909f.jpg [filename] => ONV-IPS31012FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>




型号

ONV-IPS33012FM

端口特征

固定端口

2个10/100/1000Base-T RJ45端口(Data)

12100/1000Base-X SFP光口插槽 (Data)

1个Console RS232控制口115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-2口10/100/1000Base-T自动侦测, 全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

光口特性

百兆SFP/千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm 传输距离:0~500M

单模 ——工作波长:1310nm传输距离:0~40KM

工作波长: 1550nm传输距离:0~120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3u 100Base-FX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

256Gbps (无阻塞)

包转发率@64byte

20.83Mpps

MAC地址表

8K

包转发缓存

6M

巨型帧

9.6K

LED指示灯

电源指示灯 :PWR(黄色) ;系统指示灯:SYS(黄色);网络指示灯 :Link(黄色),光口:L/A(绿色);

一键还原开关

电源特征

工作电压

直流供电,DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<8W;满载功耗:<15W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

165*148*54mm

净重/毛重

<0.8kg / <1.3kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;RoHS;

质保期

交换机5年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为64Kbps

支持端口温度保护设置

支持端口EEE 绿色以太网节能配置

三层功能

支持L2+网管功能支持IPV4/IPV6管理

支持三层路由转发,支持不同网段,不同VLAN之间通信

支持静态路由/默认路由,最大条目128个

支持ARP协议,最大条目1024个

VLAN

支持基于端口的VLAN(4K个),IEEE802.1q

支持基于协议的VLAN

支持基于MAC地址的VLAN

支持Voice VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

端口汇聚

支持LACP态聚合

支持静态聚合

支持最大7个聚合组,每个聚合组最大支持8个端口

生成树

支持STP(IEEE802.1d)

支持RSTP(IEEE802.1w)

支持MSTP(IEEE802.1s)

工业级环网协议

支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备

环网自愈时间小于20ms

组播

支持IGMP Snooping v1/v2、最多支持1024个组播组

支持用户快速离开机制

支持MLD Snooping v1/v2

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SP、WRR、SP+WRR)

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持IEEE802.1X认证/集中MAC地址认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Relay

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB网管(支持HTTPS)

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆长度状态检测

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持光网视ONV NMS平台化集群式管理(LLDP+SNMP)

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上5类及以上以太网电缆;


[detailpic] => [applications] =>


1、环网组网架构图
14口工业交换机_千兆交换机_网管交换机

2、WEB网管功能界面图
WEB网管功能界面图__工业以太网交换机_工业交换机-网管交换机

3、特点概括图
导轨交换机_工业以太网交换机_工业交换机


[attachments] => [attachmentss] => /Uploads/202007/5efea0be5f054.pdf|ONV-IPS33012FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [3] => Array ( [id] => 1179 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 千兆交换机_程控交换机_光纤交换机_监控交换机_电话交换机_交换机配置 [description] => 具备8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽, 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<8W;满载功耗:<12W [content] =>


产品概述
ONV-IPS33108FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持8个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33108FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS33108FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆接入,光口上行
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。

轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

产品尺寸规格
工业交换机_交换机_千兆交换机

包装清单

包装清单

物品名称

数量

单位

10口全千兆网管工业以太网交换机

1

RJ45-DB9适配转换线

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33108FM

L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

12/24W

ONV-IPS33084FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

12/24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70


相关产品信息

设备名称

设备信息

ONV-IPS33064FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33128FM

L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33148FM

L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装

ONV-IPS33168FM

L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33168FM-4GF

L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装


[template] => 0 [thumb] => /Uploads/201912/5dedcece6033d.jpg [thumb_alt] => 10口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2025 [hits] => 5973 [createtime] => 1575866030 [updatetime] => 1599716317 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1179.html [xinghao] => ONV-IPS33108FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e8834b0cbf11.jpg [filename] => ONV-IPS33108FM官网.jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e8834b2dd61c.jpg [filename] => ONV-IPS33108PFM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e8834b383ada.jpg [filename] => ONV-IPS33108PFM (3).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV- IPS33084FM

ONV- IPS33108FM

端口特征

固定端口

4个10/100/1000Base-T RJ45端(Data)

4100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

8个10/100/1000Base-T RJ45端(Data)

2100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-4/810/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光口特性

兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm 传输距离:0500M

单模 ——工作波长:1310nm传输距离:040KM

工作波长: 1550nm传输距离:0120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

192Gbps (无阻塞

包转发率@64byte

11.9Mpps

14.88Mpps

MAC地址表

8K

包转发缓存

4M

巨型帧

9.6K

LED指示灯

电源指示灯:PWR(黄色);系统指示灯:SYS(黄色);网络指示灯:Link(黄色),光口:L/A(绿色)

键还原开关

(按住开关10秒后松开,即可恢复出厂设置)

电源特征

工作电压

直流DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<8W;满载功耗:<12W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

145*134.5*47.5mm

165*148*54mm

净重/毛重

0.7kg / <0.9kg

<0.8kg / <1.2kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机5年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为64Kbps

支持端口温度保护设置

支持端口EEE 绿色以太网节能配置

三层功能

支持L2+网管功能支持IPV4/IPV6管理

支持三层路由转发,支持不同网段,不同VLAN之间通信

支持静态路由/默认路由,最大条目128个

支持ARP协议,最大条目1024个

VLAN

支持基于端口的VLAN4K个),IEEE802.1q

支持基于协议的VLAN

支持基于MAC的VLAN

支持Vocie VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

端口汇聚

支持LACP

支持静态聚合

支持最大4/5聚合组,每个聚合组最大支持8个端口

生成树

支持STPIEEE802.1d

支持RSTPIEEE802.1w

支持MSTPIEEE802.1s

工业级环网协议

支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备

环网自愈时间小于20ms

组播

支持IGMP Snooping v1/v2、最多支持1024个组播组

支持用户快速离开机制

支持MLD Snooping v1/v2

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SPWRRSP+WRR

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持IEEE802.1X认证/集中MAC地址认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Relay

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB网管(支持HTTPS

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆长度状态检测

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP)

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上


[detailpic] => [applications] =>
光纤交换机_监控交换机_电话交换机_交换机配置_交换机的作用
[attachments] => [attachmentss] => /Uploads/202007/5efc57d80d82d.pdf|ONV-IPS33108FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [4] => Array ( [id] => 271 [catid] => 20 [userid] => 3 [username] => admin [title] => 8口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备4口10/100/1000M 电口+4口100/1000M SFP 插槽工业以太网光纤交换机, 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<8W;满载功耗:<12W [content] =>


产品概述
ONV-IPS33084FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持4个10/100/1000Base-T自适应RJ45端口+4个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33084FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS33084FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆接入,光口上行
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。

轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。


产品尺寸规格

千兆交换机_程控交换机_光纤交换机

包装清单

包装清单

物品名称

数量

单位

8口全千兆网管工业以太网交换机

1

RJ45-DB9适配转换线

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33084FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

12/24W

ONV-IPS33108FM

L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

12/24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70



相关产品信息

设备名称

设备信息

ONV-IPS33064FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33128FM

L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33148FM

L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装

ONV-IPS33168FM

L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33168FM-4GF

L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装



[template] => 0 [thumb] => /Uploads/201912/5dedccbe27e83.jpg [thumb_alt] => 8口全千兆网管工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2024 [hits] => 6460 [createtime] => 1575865497 [updatetime] => 1599708660 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/271.html [xinghao] => ONV-IPS33084FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e8839dd4eae1.jpg [filename] => ONV-IPS33084FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e8839deb960c.jpg [filename] => ONV-IPS33084FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e8839e1b6d28.jpg [filename] => ONV-IPS33084FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e8839e32bcf8.jpg [filename] => ONV-IPS33084FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV- IPS33084FM

ONV- IPS33108FM

端口特征

固定端口

4个10/100/1000Base-T RJ45端(Data)

4100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

8个10/100/1000Base-T RJ45端(Data)

2100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-4/810/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光口特性

兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm 传输距离:0500M

单模 ——工作波长:1310nm传输距离:040KM

工作波长: 1550nm传输距离:0120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

192Gbps (无阻塞

包转发率@64byte

11.9Mpps

14.88Mpps

MAC地址表

8K

包转发缓存

4M

巨型帧

9.6K

LED指示灯

电源指示灯:PWR(黄色);系统指示灯:SYS(黄色);网络指示灯:Link(黄色),光口:L/A(绿色)

键还原开关

(按住开关10秒后松开,即可恢复出厂设置)

电源特征

工作电压

直流DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<8W;满载功耗:<12W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

145*134.5*47.5mm

165*148*54mm

净重/毛重

0.7kg / <0.9kg

<0.8kg / <1.2kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机5年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为64Kbps

支持端口温度保护设置

支持端口EEE 绿色以太网节能配置

三层功能

支持L2+网管功能支持IPV4/IPV6管理

支持三层路由转发,支持不同网段,不同VLAN之间通信

支持静态路由/默认路由,最大条目128个

支持ARP协议,最大条目1024个

VLAN

支持基于端口的VLAN4K个),IEEE802.1q

支持基于协议的VLAN

支持基于MAC的VLAN

支持Vocie VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

端口汇聚

支持LACP

支持静态聚合

支持最大4/5聚合组,每个聚合组最大支持8个端口

生成树

支持STPIEEE802.1d

支持RSTPIEEE802.1w

支持MSTPIEEE802.1s

工业级环网协议

支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备

环网自愈时间小于20ms

组播

支持IGMP Snooping v1/v2、最多支持1024个组播组

支持用户快速离开机制

支持MLD Snooping v1/v2

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SPWRRSP+WRR

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持IEEE802.1X认证/集中MAC地址认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Relay

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB网管(支持HTTPS

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆长度状态检测

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP)

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上


[detailpic] => [applications] =>
工业交换机_交换机_千兆交换机_程控交换机
[attachments] => [attachmentss] => /Uploads/202007/5efc4c621d616.pdf|ONV-IPS33084FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [5] => Array ( [id] => 302 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口全千兆网管工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 6口交换机_以太网交换机_工业交换机_监控交换机_电话交换机_交换机配置 [description] => 具备4个10/100/1000M RJ45端口+2个100/1000M SFP 光口插槽工业以太网交换机, 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<10W;满载功耗:<22W [content] =>



产品概述
ONV-IPS33064FM系列是ONV自主研发的全千兆二层网管工业以太网光纤交换机,支持4个10/100/1000Base-T自适应RJ45端口+2个100/1000Base-X SFP光口插槽。所有端口支持线速转发。
ONV-IPS33064FM具备L2+网管功能,支持IPV4/IPV6管理,支持静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及(ITU-T G.8032)ERPS(<20ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要应用的不间断通讯。根据实际应用需要,通过Web、CLI、SNMP、Telnet等网管方式,进行端口管理,路由地址管理,端口流量控制,VLAN划分,IGMP、安全策略等多种应用业务配置。ONV-IPS33064FM工业级系列产品,完全遵循工业产品设计与用料,外壳采用铝合金增强散热效能,具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆接入,光口上行
◇全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。

强大业务处理能力
◇支持IEEE 802.1Q VLAN,用户可以按需求灵活划分VLAN,支持Voice VLAN,支持QinQ配置。
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持ERPS快速环网与STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。

完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)轻松了解设备工作状态。

轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇ 支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇ 支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。


产品尺寸规格
_电话交换机_交换机配置_交换机的作用_交换机



包装清单

包装清单

物品名称

数量

单位

6口全千兆网管工业以太网交换机

1

RJ45-DB9适配转换线

1

快速使用指南

1

保修卡与合格证

1



订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33064FM

L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

12/24W

ONV-IPS33042FM

L2+网管型2个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

12/24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息



选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃



相关产品信息

设备名称

设备信息

ONV-IPS33084FM

L2+网管型4个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33108FM

L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33128FM

L2+网管型10个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33148FM

L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量接口,导轨式安装

ONV-IPS33168FM

L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33168FM-4GF

L2+网管型12个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,1路掉电告警开关量输出,导轨式安装


[template] => 0 [thumb] => /Uploads/202004/5e86f60fcd0a8.jpg [thumb_alt] => 6口交换机_以太网交换机_工业交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2023 [hits] => 6054 [createtime] => 1577553455 [updatetime] => 1605776364 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/302.html [xinghao] => ONV-IPS33064FM [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5e86f61e9ee1d.jpg [filename] => ONV-IPS33064FM (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5e86f62df15e8.jpg [filename] => ONV-IPS33064FM (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5e86f62e7d239.jpg [filename] => ONV-IPS33064FM (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5e86f62fc4ea2.jpg [filename] => ONV-IPS33064FM (4).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>



型号

ONV- IPS33042FM

ONV- IPS33064FM

端口特征

固定端口

2个10/100/1000Base-T RJ45端(Data

2100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

4个10/100/1000Base-T RJ45端(Data

2100/1000Base-X SFP上联光口插槽(Data)

1个Console RS232控制口(115200,N,8,1)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-2/410/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T Cat5e or later UTP(100 meter)

光口特性

兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm 传输距离:0500M

单模 ——工作波长:1310nm传输距离:040KM

工作波长: 1550nm传输距离:0120KM 。

交换芯片参数

网管类型

L2+

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

128Gbps (无阻塞

包转发率@64byte

5.95Mpps

8.93Mpps

MAC地址表

8K

包转发缓存

4M

巨型帧

9.6K

LED指示灯

电源指示灯:PWR(黄色);系统指示灯:SYS(黄色);网络指示灯:Link(黄色),光口:L/A(绿色)

键还原开关

(按住开关10秒后松开,即可恢复出厂设置)

电源特征

工作电压

直流DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<5W;满载功耗:<7W

待机功耗:<6W;满载功耗:<8W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

145*134.5*47.5mm

净重/毛重

0.6kg / <0.8kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;RoHS;

质保期

交换机5年,终身维护

网管业务特性

端口

支持IEEE802.3x流控(全双工)

支持基于端口速率的广播风暴抑制

支持对出入端口的报文流量进行限速,粒度最小为64Kbps

支持端口温度保护设置

支持端口EEE 绿色以太网节能配置

三层功能

支持L2+网管功能支持IPV4/IPV6管理

支持三层路由转发,支持不同网段,不同VLAN之间通信

支持静态路由/默认路由,最大条目128个

支持ARP协议,最大条目1024个

VLAN

支持基于端口的VLAN4K个),IEEE802.1q

支持基于协议的VLAN

支持基于MAC的VLAN

支持Vocie VLAN

支持Access、Trunk、Hybrid三种类型端口配置

支持QinQ 配置

端口汇聚

支持LACP

支持静态聚合

支持最大2/3聚合组,每个聚合组最大支持8个端口

生成树

支持STPIEEE802.1d

支持RSTPIEEE802.1w

支持MSTPIEEE802.1s

工业级环网协议

支持G.8032(ERPS),最多支持255个环,每环最多支持1024个设备

环网自愈时间小于20ms

组播

支持IGMP Snooping v1/v2、最多支持1024个组播组

支持用户快速离开机制

支持MLD Snooping v1/v2

支持组播VLAN

镜像

支持基本端口的双向流量镜像

QoS

支持Diff-Serv QoS

每个端口支持8个输出队列

支持802.1p/DSCP优先级映射

支持队列调度机制(SPWRRSP+WRR

支持优先级标记Mark/Remark

支持基于流的包过滤

支持基于流的重定向

支持基于流的限速

ACL

支持L2L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL

支持基于端口、VLAN下发ACL

安全特性

支持用户分级管理和口令保护

支持IEEE802.1X认证/集中MAC地址认证

支持AAA&RADIUS认证

支持MAC地址学习数目限制

支持MAC地址黑洞

支持SSH 2.0,为用户登陆提供安全加密通道

支持SSL,保障数据传输安全

支持端口隔离

支持ARP报文限速功能

支持IP源地址保护

支持ARP入侵检测功能

支持防DoS攻击

支持端口广播报文抑制

支持主机数据备份机制

IP+MAC+VLAN+端口的四元绑定功能

DHCP

支持DHCP Serve

支持DHCP Client

支持DHCP Relay

支持DHCP Snooping

管理与维护

支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置

支持WEB网管(支持HTTPS

支持FTP、TFTP、Xmodem、SFTP文件上下载管理

支持SNMP V1/V2C/V3

支持一键还原

支持NTP时钟

支持系统工作日志

支持Ping检测

支持线缆长度状态检测

支持CPU即时利用率状态查看

支持链路层发现协议LLDP

支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP)

系统要求

Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本;

5类及以上以太网电缆;

TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上


[detailpic] => [applications] =>


工业交换机_交换机_千兆交换机_程控交换机_onv交换机

[attachments] => [attachmentss] => /Uploads/202011/5fb633da0e969.pdf|ONV-IPS33064FM 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 2 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [6] => Array ( [id] => 1069 [catid] => 20 [userid] => 3 [username] => admin [title] => 12口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机 [description] => 具备10个10/100/1000M RJ45端口+2个1000M上联SFP光口插槽,POE供电交换机, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<8W;满载功耗:<20W。 [content] =>


产品概述
ONV-IPS33128F系列是ONV自主研发的全千兆工业以太网光纤交换机,专为满足工业领域和系统而设计,能在严苛的使用环境中长时间稳定运行。具备10个千兆以太网自适应电口+2个千兆SFP光口插槽,所有端口支持全线速转发。
ONV-IPS33128F工业以太网交换机具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保,非管理机型,即插即用,无需配置,使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
非网管机型,即插即用,无需配置,使用简单方便。

产品特色
● 千兆网口接入,千兆双光口上行
◇ 双千兆SFP光纤上联口,轻松实现高带宽长距离传输;
◇ 双光口设计,可级联,可链网,兼容全品牌SFP模块连接。

● 超强防雷保护功能设计,双电源备份功能,超宽压入
◇ 设备接触放电等级8KV,空气放电等级15KV;端口防雷等级共模4KV,差模2KV;
◇ 工业双电源输入,主备用电源设计,可同时供电或单独供电,同时供电时电源电压输入需同样的电压值;
◇ 电源电压输入范围超宽,DC INPUT:12-48V,20W。

● 设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。

产品尺寸规格
工业交换机_交换机_千兆交换机_程控交换机_光纤交换机_监控交换机_电话交换机


包装清单

包装清单

物品名称

数量

单位

12口全千兆工业以太网光纤交换机

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33108F

非管理810/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

24W

ONV-IPS33128F

非管理1010/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃


相关产品信息

设备名称

设备信息

ONV-IPS33021F

非管理110/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33032F

非管理210/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33042F

非管理210/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064

非管理6个10/100/1000M RJ45端口,工业以太网交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33064FG

非管理510/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064F

非管理410/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33108

非管理10个10/100/1000M RJ45端口,工业以太网交换机,支持双DC冗余电源输入,导轨式安装


[template] => 0 [thumb] => /Uploads/202007/5efc3d8b7c0d2.jpg [thumb_alt] => 12口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2021 [hits] => 6734 [createtime] => 1579116295 [updatetime] => 1599708708 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/1069.html [xinghao] => ONV-IPS33128F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202007/5efc3deb6f8c6.jpg [filename] => ONV-IPS33128F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202007/5efc3debdeb74.jpg [filename] => ONV-IPS33128F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202007/5efc3dec50df2.jpg [filename] => ONV-IPS33128F (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202007/5efc3decc2476.jpg [filename] => ONV-IPS33128F (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-IPS33108F

ONV-IPS33128F

端口特征

固定端口

8个10/100/1000Base-T RJ45端口(Data)

21000Base-X SFP光口插槽(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

10个10/100/1000Base-T RJ45端口(Data)

21000Base-X SFP光口插槽(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-8/10口10/100/1000Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm 传输距离:0~500M

单模 ——工作波长:1310nm传输距离:0~40KM工作波长: 1550nm传输距离:0~120KM 。

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

20Gbps(无阻塞)

24Gbps(无阻塞)

包转发率@64byte

14.88Mpps

17.86Mpps

MAC地址表

8K

包转发缓存

4M

巨型帧

9.2K

LED指示灯

电源指示灯 :PWR(绿色) ;网络指示灯:Link,Link/Act(黄色)

电源特征

整机功耗

待机功耗:<8W;满载功耗:<20W

工作电压

直流供电,DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

配套电源

无,可选购工业电源24W/24V,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

145*134.5*47.5mm

165*148*54mm

净重/毛重

1.0kg / <1.3kg

<1.3kg / <1.8kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;

RoHS;

质保期

交换机5年,终身维护

[detailpic] => [applications] =>


1、环网组网架构图


光纤交换机_监控交换机_电话交换机_交换机配置


[attachments] => [attachmentss] => /Uploads/202007/5efc4210695ab.pdf|ONV-IPS33128F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [7] => Array ( [id] => 420 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机 [description] => 具备8个10/100/1000M RJ45端口+2个1000M上联SFP光口插槽,POE供电交换机, 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<8W;满载功耗:<20W。 [content] =>


产品概述
ONV-IPS33108F系列是ONV自主研发的全千兆工业以太网光纤交换机,专为满足工业领域和系统而设计,能在严苛的使用环境中长时间稳定运行。具备8个千兆以太网自适应电口+2个千兆SFP光口插槽,所有端口支持全线速转发。
ONV-IPS33108F工业以太网交换机具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保,非管理机型,即插即用,无需配置,使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
非网管机型,即插即用,无需配置,使用简单方便。

产品特色
● 千兆网口接入,千兆双光口上行
◇ 双千兆SFP光纤上联口,轻松实现高带宽长距离传输;
◇ 双光口设计,可级联,可链网,兼容全品牌SFP模块连接。

光纤长距离传输换机_长距离交换机_程控交换机_

● 超强防雷保护功能设计,双电源备份功能,超宽压入
◇ 设备接触放电等级8KV,空气放电等级15KV;端口防雷等级共模4KV,差模2KV;
◇ 工业双电源输入,主备用电源设计,可同时供电或单独供电,同时供电时电源电压输入需同样的电压值;
◇ 电源电压输入范围超宽,DC INPUT:12-48V,20W。

超强防雷设计_程控交换机_光纤交换机_监控交换机 DC双电源冗余输入_电话交换机_交换机配置_交换机的作用


● 设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯(SYS)、端口状态指示灯(Link,L/A)、轻松了解设备工作状态。

工业设计品质_以太网交换机_工业交换机_交换机 产品检测与认证_交换机_千兆交换机_程控交换机

产品尺寸规格
10口交换机_以太网交换机_工业交换机_交换机安装

包装清单

包装清单

物品名称

数量

单位

10口全千兆工业以太网光纤交换机

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33108F

非管理810/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

24W

ONV-IPS33128F

非管理1010/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃


相关产品信息

设备名称

设备信息

ONV-IPS33021F

非管理110/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33032F

非管理210/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33042F

非管理210/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064

非管理6个10/100/1000M RJ45端口,工业以太网交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33064FG

非管理510/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064F

非管理410/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33108

非管理10个10/100/1000M RJ45端口,工业以太网交换机,支持双DC冗余电源输入,导轨式安装


[template] => 0 [thumb] => /Uploads/202001/5e1f672428680.jpg [thumb_alt] => 10口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2020 [hits] => 5972 [createtime] => 1579116295 [updatetime] => 1599708724 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/420.html [xinghao] => ONV-IPS33108F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e1f672a461a5.jpg [filename] => ONV-IPS33108F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e1f672b40a18.jpg [filename] => ONV-IPS33108F (3).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e1f672c2d2a8.jpg [filename] => ONV-IPS33108F (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e1f672c9be9c.jpg [filename] => ONV-IPS33108F (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-IPS33108F

ONV-IPS33128F

端口特征

固定端口

8个10/100/1000Base-T RJ45端口(Data)

21000Base-X SFP光口插槽(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

10个10/100/1000Base-T RJ45端口(Data)

21000Base-X SFP光口插槽(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-8/10口10/100/1000Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

光口特性

千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm 传输距离:0~500M

单模 ——工作波长:1310nm传输距离:0~40KM工作波长: 1550nm传输距离:0~120KM 。

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

20Gbps(无阻塞)

24Gbps(无阻塞)

包转发率@64byte

14.88Mpps

17.86Mpps

MAC地址表

8K

包转发缓存

4M

巨型帧

9.2K

LED指示灯

电源指示灯 :PWR(绿色) ;网络指示灯:Link,Link/Act(黄色)

电源特征

整机功耗

待机功耗:<8W;满载功耗:<20W

工作电压

直流供电,DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

配套电源

无,可选购工业电源24W/24V,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

145*134.5*47.5mm

165*148*54mm

净重/毛重

1.0kg / <1.3kg

<1.3kg / <1.8kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;

RoHS;

质保期

交换机5年,终身维护

[detailpic] => [applications] =>



1、环网组网架构图


光纤交换机_监控交换机_电话交换机_交换机配置


2、特点概括图

工业交换机链接方案_交换机拓扑图_千兆交换机_程控交换机_

[attachments] => [attachmentss] => /Uploads/202007/5efc3564dd532.pdf|ONV-IPS33108F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [8] => Array ( [id] => 530 [catid] => 20 [userid] => 3 [username] => admin [title] => 10口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => 千兆交换机_程控交换机_光纤交换机_监控交换机_电话交换机 [description] => 具备10个10/100/1000M RJ45端口工业以太网交换机; 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<6W;满载功耗:<8W [content] =>


产品概述
ONV-IPS33108系列是ONV自主研发的全千兆工业以太网交换机,专为满足工业领域和系统而设计,能在严苛的使用环境中长时间稳定运行。具备10个千兆以太网自适应电口,所有端口支持全线速转发。
ONV-IPS33108工业以太网交换机具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保,非管理机型,即插即用,无需配置,使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆线速转发
◇ 全系列支持“千兆以太网口+双千兆电口上行”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。

产品尺寸规格
监控交换机_电话交换机_交换机配置


包装清单

包装清单

物品名称

数量

单位

10口全千兆工业以太网交换机

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33064

非管理610/100/1000M RJ45端口工业以太网交换机,支持双DC冗余电源输入,支持导轨式安装

24W

ONV-IPS33108

非管理10个10/100/1000M RJ45端口工业以太网交换机,支持双DC冗余电源输入,支持导轨式安装

24W

说明:本产品默认不配套电源,如需选购,请参考配件产品信息。



选配信息
SFP光模块选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃


相关产品信息

设备名称

设备信息

ONV-IPS33021F

非管理110/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33032F

非管理210/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33042F

非管理210/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064FG

非管理5个10/100/1000M RJ45端口+ 1个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064F

非管理4个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33108F

非管理8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33128F

非管理10个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装



[template] => 0 [thumb] => /Uploads/202004/5ea012507b2a5.jpg [thumb_alt] => 10口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2019 [hits] => 6357 [createtime] => 1579115945 [updatetime] => 1599708741 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/530.html [xinghao] => ONV-IPS33108 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202004/5ea01263abbf6.jpg [filename] => ONV-IPS33108 (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202004/5ea01264d2d7a.jpg [filename] => ONV-IPS33108 (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202004/5ea01266211c8.jpg [filename] => ONV-IPS33108 (4).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202004/5ea01267a40de.jpg [filename] => ONV-IPS33108 (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-IPS33064

ONV-IPS33108

端口特征

固定端口

6个10/100/1000Base-T RJ45端口(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

10个10/100/1000Base-T RJ45端口(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-6/10口10/100/1000Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

16Gbps(无阻塞)

包转发率@64byte

8.93Mpps

14.88Mpps

MAC地址表

8K

包转发缓存

2M

4M

巨型帧

9.2K

LED指示灯

电源指示灯 :PWR(绿色) ;网络指示灯:Link,Link/Act(黄色)

电源特征

工作电压

直流供电,DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<4W;满载功耗:<6W

待机功耗:<6W;满载功耗:<8W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

119*100*30mm

145*134.5*47.5mm

净重/毛重

0.6kg / <0.8kg

1.0kg / <1.2kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950;
FCC Part 15 Class B;

RoHS;

质保期

交换机5年,终身维护

[detailpic] => [applications] =>
10口交换机_以太网交换机_工业交换机_交换机_千兆交换机_程控交换机_光纤交换机_
[attachments] => [attachmentss] => /Uploads/202004/5ea012777e037.pdf|ONV-IPS33108 Datasheet.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 2 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [9] => Array ( [id] => 221 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口全千兆工业以太网光纤交换机 [title_style] => ;font-weight:bold [keywords] => 6口交换机_以太网交换机_工业交换机_交换机_千兆交换机_光网视交换机 [description] => 具备4个10/100/1000M RJ45端口+2个1000M上联SFP光口插槽; 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<3W;满载功耗:<8W [content] =>


产品概述
ONV-IPS33064F系列是ONV自主研发的全千兆工业以太网光纤交换机,专为满足工业领域和系统而设计,能在严苛的使用环境中长时间稳定运行。具备4个千兆以太网自适应电口+2个千兆SFP光口插槽,所有端口支持全线速转发。
ONV-IPS33064F工业以太网交换机具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保,非管理机型,即插即用,无需配置,使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆线速接入,千兆光口上行
◇ 全系列支持“千兆以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。

产品尺寸规格
6口交换机_以太网交换机_工业交换机

包装清单

包装清单

物品名称

数量

单位

6口全千兆工业以太网光纤交换机

1

快速使用指南

1

保修卡与合格证

1


订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33064FG

非管理510/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

24W

ONV-IPS33064F

非管理410/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

24W

说明:本产品默认不配套SFP光模块和电源,如需选购,请参考配件产品信息。


选配信息
SFP光模块选型表

名称

型号

描述

单位

1.25G光模块

ONV-2630

SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。

ONV-2632

SFP光模块,1.25G,模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2613-R

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2612-T-G

工业SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

2613-R-G

工业SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。

ONV-2612-T-SC

SFP光模块,1.25G,TX1310nm/RX1550nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

ONV-2613-R-SC

SFP光模块,1.25G,TX1550nm/RX1310nm,传输距离:20kmSC接口,支持DDM功能,支持热拔插。

电模块

ONV-2633

1.25G SFP光模块转10/100/1000M RJ45网口,(光转电)


电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃


相关产品信息

设备名称

设备信息

ONV-IPS33021F

非管理110/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33032F

非管理210/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33042F

非管理210/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064

非管理6个10/100/1000M RJ45端口,工业以太网交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33108

非管理10个10/100/1000M RJ45端口,工业以太网交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33108F

非管理8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33128F

非管理10个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装



[template] => 0 [thumb] => /Uploads/202007/5efc282bb7f29.jpg [thumb_alt] => 6口全千兆工业以太网光纤交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2018 [hits] => 6004 [createtime] => 1574306823 [updatetime] => 1599708775 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/221.html [xinghao] => ONV-IPS33064F [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202001/5e15a7764fe5c.jpg [filename] => ONV-IPS33064F (1).jpg [filealt] => ) [1] => Array ( [filepath] => /Uploads/202001/5e15a77e3dfbf.jpg [filename] => ONV-IPS33064F (2).jpg [filealt] => ) [2] => Array ( [filepath] => /Uploads/202001/5e15a789e52a9.jpg [filename] => ONV-IPS33064F (3).jpg [filealt] => ) [3] => Array ( [filepath] => /Uploads/202001/5e15a796a2bc8.jpg [filename] => ONV-IPS33064F (5).jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-IPS33064F

ONV-IPS33064FG

端口特征

固定端口

4个10/100/1000Base-T RJ45端(Data)

21000Base-X SFP光口插槽(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

4个10/100/1000Base-T RJ45端(Data)

1个10/100/1000Base-T 上联RJ45端(Data)

11000Base-X SFP光口插槽(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-4/5口10/100/1000Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(100 meter)

100BASE-TX Cat5 or later UTP(100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)

光口特性

千兆SFP光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC)

光缆

多模 ——工作波长:850nm 传输距离:0500M

单模 ——工作波长:1310nm传输距离:040KM工作波长: 1550nm传输距离:0120KM 。

交换芯片参数

网络协议

IEEE802.3 10BASE-T; IEEE802.3i 10Base-T;

IEEE802.3u 100Base-TX;

IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X;

IEEE802.3x

转发模式

存储转发(全线速)

背板带宽

12Gbps(无阻塞)

包转发率@64byte

8.93Mpps

MAC地址表

2K

包转发缓存

2M

巨型帧

9.2K

LED指示灯

电源指示灯 PWR(绿色) 网络指示灯:Link,Link/Act(黄色)

电源特征

工作电压

直流供电,DC12-48V超宽供电电压,工规5P凤凰端子连接,支持防反接保护

整机功耗

待机功耗:<5W;满载功耗:<8W

待机功耗:<6W;满载功耗:<10W

配套电源

无,可选购工业电源24V/24W,见配件信息表选购使用

物理规格参数

工作温度/湿度

-40~+80°C;5%~90% RH无凝结

存储温度/湿度

-40~+85°C;5%~95% RH无凝结

外观尺寸(L*W*H)

119*100*30mm

净重/毛重

0.7kg / <1.0kg

安装方式

桌面式、35mm DIN卡轨式安装

产品认证与质保

防雷/防护等级

端口防雷:6KV 8/20us;

防护等级:IP40

IEC61000-4-2(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3(RS):10V/m(80~1000MHz)

IEC61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC61000-4-5(Surge):电源线:CM±4kV/DM±2kV;数据线:±4kV

IEC61000-4-6(射频传导):10V(150kHz~80MHz)

IEC61000-4-8(工频磁场):100A/m持续;1000A/m ,1s to 3s

IEC61000-4-9(脉冲磁场):1000A/m

IEC61000-4-10(阻尼振荡):30A/m  1MHz

IEC61000-4-12/18(震荡波):CM 2.5kV,DM 1kV

IEC61000-4-16(共模传导):30V持续;300V,1s

FCC Part 15/CISPR22(EN55022):Class B

IEC61000-6-2(通用工业标准)

机械特性

IEC60068-2-6(抗振动)

IEC60068-2-27(抗冲击)

IEC60068-2-32(自由下落)

安规认证

3C;

CE mark, commercial;CE/LVD EN60950
FCC Part 15 Class B;

RoHS;

质保期

交换机5年,终身维护

[detailpic] => [applications] =>


交换机的作用_交换机拓扑图_交换机厂家

[attachments] => [attachmentss] => /Uploads/202007/5efc25dd9d3c5.pdf|ONV-IPS33064F 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 3 [dkzsgy] => 1 [xxdkgy] => 2 [sxdkgy] => 2 [安装方式工业] => 1 [cpflpoe] => 0 [POEzjgl] => 0 [PoE_DK] => 0 [Downlink_portw] => 0 [Uplink_portw] => 0 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 0 [POE_power] => 0 [PoEs_port] => 0 [Downlink_ports] => 0 [Uplink_ports] => 0 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 1 ) [10] => Array ( [id] => 418 [catid] => 20 [userid] => 3 [username] => admin [title] => 6口全千兆工业以太网交换机 [title_style] => ;font-weight:bold [keywords] => POE交换机_工业POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_ONV光网视 [description] => 具备6个10/100/1000M RJ45端口工业以太网交换机; 2组V+,V- 冗余DC电源接口(凤凰端子); 端口防雷:6KV 8/20us;防护等级:IP40 ,待机功耗:<4W;满载功耗:<5W [content] =>


产品概述
ONV-IPS33064系列是ONV自主研发的全千兆工业以太网交换机,专为满足工业领域和系统而设计,能在严苛的使用环境中长时间稳定运行。具备6个千兆以太网自适应电口,所有端口支持全线速转发。
ONV-IPS33064工业以太网交换机具备极佳的工业现场环境适应性(包含机械稳定性、气候环境适应性、电磁环境适应性等)、防护等级达到 IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF平均无故障工作时间可达35 年、超长5年质保,非管理机型,即插即用,无需配置,使用简单方便。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

产品特点
千兆线速转发
◇ 全系列支持“千兆以太网口+双千兆电口上行”组合,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠
◇ 主机低功耗、无风扇静音设计,铝合金材质金属外壳,散热优良,保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)轻松了解设备工作状态。

产品尺寸规格
6口交换机_以太网交换机_工业交换机_交换机

包装清单

包装清单

物品名称

数量

单位

6口全千兆工业以太网交换机

1

快速使用指南

1

保修卡与合格证

1

说明:本产品默认不配套电源与光模块,如需选购,请参考配件产品信息。

订购信息

设备名称

设备信息

建议电源功率

ONV-IPS33064

非管理610/100/1000M RJ45端口工业以太网交换机,支持双DC冗余电源输入,支持导轨式安装

24W

ONV-IPS33108

非管理10个10/100/1000M RJ45端口工业以太网交换机,支持双DC冗余电源输入,支持导轨式安装

24W

说明:本产品默认不配套电源,如需选购,请参考配件产品信息。


选配信息
电源选型表

名称

型号

描述

单位

工业24W导轨电源

GWS-DP24-24

导轨型 24W单组输出工业电源;

额定输入电压:AC 100V~240V 50-60H,0.35A

额定输出电压:DC 24V 1.0A

工作温度:-40℃—+70℃




相关产品信息

设备名称

设备信息

ONV-IPS33021F

非管理110/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33032F

非管理210/100/1000M RJ45端口+ 11000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33042F

非管理210/100/1000M RJ45端口+ 21000M上联SFP光口插槽,工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064FG

非管理5个10/100/1000M RJ45端口+ 1个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,支持导轨式安装

ONV-IPS33064F

非管理4个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33108F

非管理8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装

ONV-IPS33128F

非管理10个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽工业以太网光纤交换机,支持双DC冗余电源输入,导轨式安装



[template] => 0 [thumb] => /Uploads/202003/5e60cda117bf4.jpg [thumb_alt] => 6口全千兆工业以太网交换机 [posid] => 0 [status] => 1 [recommend] => 0 [readgroup] => [readpoint] => 0 [listorder] => 2015 [hits] => 6044 [createtime] => 1579115945 [updatetime] => 1599708879 [price] => 0.00 [url] => /Industrial_Ethernet_Switch/show/418.html [xinghao] => ONV-IPS33064 [pics] => Array ( [0] => Array ( [filepath] => /Uploads/202003/5e60cdc0cf657.jpg [filename] => ONV-IPS33064.jpg [filealt] => ) ) [lang] => 2 [cc] => 1/1 [shuomingshu] => [feature] => [canshu] =>


型号

ONV-IPS33064

ONV-IPS33108

端口特征

固定端口

6个10/100/1000Base-T RJ45端口(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

10个10/100/1000Base-T RJ45端口(Data)

2组V+,V- 冗余DC电源接口(5P凤凰端子)

网口特性

1-6/10口10/100/1000Base-TX自动侦测,全/半双工MDI/MDI-X自适应

双绞线传输

10BASE-T : Cat3,4,5 UTP(≤100 meter)

100BASE-TX : Cat5 or later UTP(≤100 meter)

1000BASE-T : Cat5e or later UTP(≤100 meter)
