产品概述

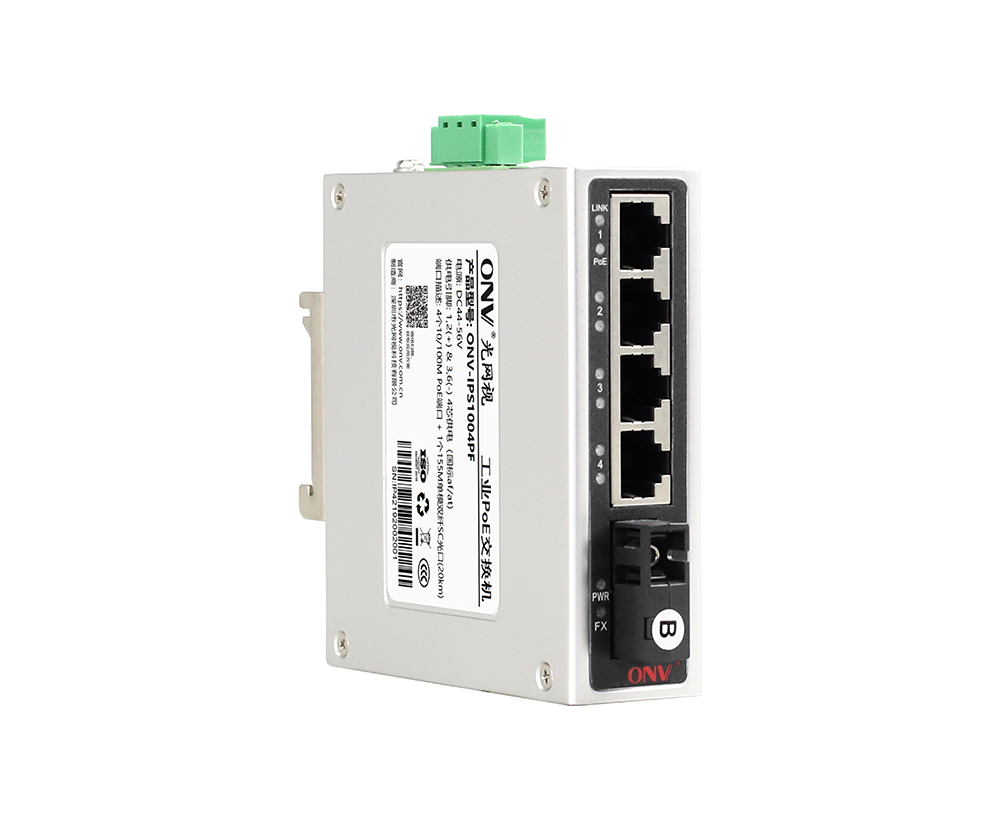

ONV-IPS1004PF系列是ONV自主研发的百兆工业PoE光纤交换机，包含单纤单模ONV-IPS1004PF-A和ONV-IPS1004PF-B产品，具备4个百兆以太网自适应电口+1个百兆SC光纤接口，其中1-4口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电，可通过网线为无线AP、网络摄像头、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 百兆光电，快速以太网
◇ 全系列支持“百兆以太网口+百兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 智能PoE供电功能
◇ 1-4个10/100Base-TX RJ45端口支持PoE供电，满足工业领域各种场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
5口百兆工业POE光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS1004PF |
非网管型工业 PoE 光纤交换机，配有2*10/100M RJ45 端口和 1*155M SC 端口（1310nm/20km 单模双光纤模块）。端口 1 支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。 |
36W/60W |
|
ONV-IPS1004PF-A |
非网管型工业PoE光纤交换机，配有2*10/100M RJ45端口和1*155M上行SC端口（1310nm/20km 单模单纤模块）。端口 1 -2支持 IEEE 802.3 af/a PoE标准。支持双路直流冗余电源输入和 DIN 导轨安装。 |
36W/60W |
|
ONV-IPS1004PF-B |
非网管型工业 PoE光纤交换机，配有2*10/100M RJ45端口和 1*155M上行SC 端口（1550nm/20km 单模单纤模块）。端口1-2支持 IEEE 802.3 af/a PoE 标准。支持双路直流冗余电源输入和 DIN 导轨安装。 |
36W/60W |
|
说明：本产品默认不配套电源，需单独购买。 |
||
选配信息
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
36W电源适配器 |
GWS-AP36-52 |
桌面型 36W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 52V 0.7A 工作温度：-20℃—+65℃ |
只 |
|
65W电源适配器 |
GWS-AP65-52 |
桌面型 65W单组输出电源适配器； 额定输入电压：AC 100V~240V 50-60H，1.1A 额定输出电压：DC 52V 1.25A 工作温度：-20℃—+65℃ |
只 |
|
工业36W导轨电源 |
GWS-DP36-48 |
导轨型 36W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.56A 额定输出电压：DC 48V 0.75A 工作温度：-40℃—+70℃ |
只 |
|
工业60W导轨电源 |
GWS-DP60-48 |
导轨型 60W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，1A 额定输出电压：DC 48V 1.25A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS1004PF ONV-IPS1004PF-A/B |
|
端口特征 |
|
|
固定端口 |
4个10/100Base-TX POE口（Data/Power） 1个155M上联SC光口 (Data) DC44-56V, 3P 工业凤凰端子，支持防反接保护。 |
|
网口特性 |
2口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
默认配套光模块为单模双纤20km,SC接口 |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
1.0Gbps(无阻塞） |
|
包转发率@64byte |
0.45Mpps |
|
MAC地址表 |
2K |
|
包转发缓存 |
512K |
|
巨型帧 |
2048bytes |
|
LED指示灯 |
功率：PWR（绿色），网络：Link 1-4（黄色），PoE：PoE 1-4（绿色） 光纤端口：（绿色） |
|
PoE与电源特征 |
|
|
POE端口 |
1-2口支持IEEE802.3af/at标准POE供电 |
|
供电引脚 |
默认1/2(+)，3/6(-)4芯供电 |
|
最高单口PoE功率 |
30W，符合IEEE802.3af/at国际标准 |
|
整机功耗 |
待机功耗：＜3W；满载功耗：af＜30W，at＜60W |
|
工作电压 |
直流供电，DC44-56V超宽供电电压，工规3P凤凰端子连接，支持防反接保护 |
|
配套电源 |
无，可选购工业电源48V/36W或48V/60W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
98*88*30mm |
|
净重/毛重 |
＜0.2kg / ＜0.3kg |
|
安装方式 |
桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
防护等级IP30 防雷保护6KV 8/20us IEC61000-4-3（RS）：10V/m（80~1000MHz） FCC 第 15 部分/CISPR22 (EN55022)：B 级 IEC61000-6-2（通用工业标准） IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m，1MHz IEC61000-4-12/18（冲击波）：CM 2.5kV，DM 1kV IEC61000-4-4（EFT）：电源电缆：±4kV，数据电缆：±2kV IEC61000-4-16（共模传输）：30V、300V、1 秒 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-6（无线电频率传输）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m、1000A/m、1s-3s IEC61000-4-5（浪涌）：电源线：CM±4kV/DM±2kV，数据线：±4kV |
|
机械特性 |
IEC60068-2-6（防震） IEC60068-2-32（自由落体） IEC60068-2-27（防震） |
|
安规认证 |
3C；CE mark, commercial；CE/LVD EN62368-1； RoHS； |
|
质保期 |
交换机5年，终身维护 |
