产品概述

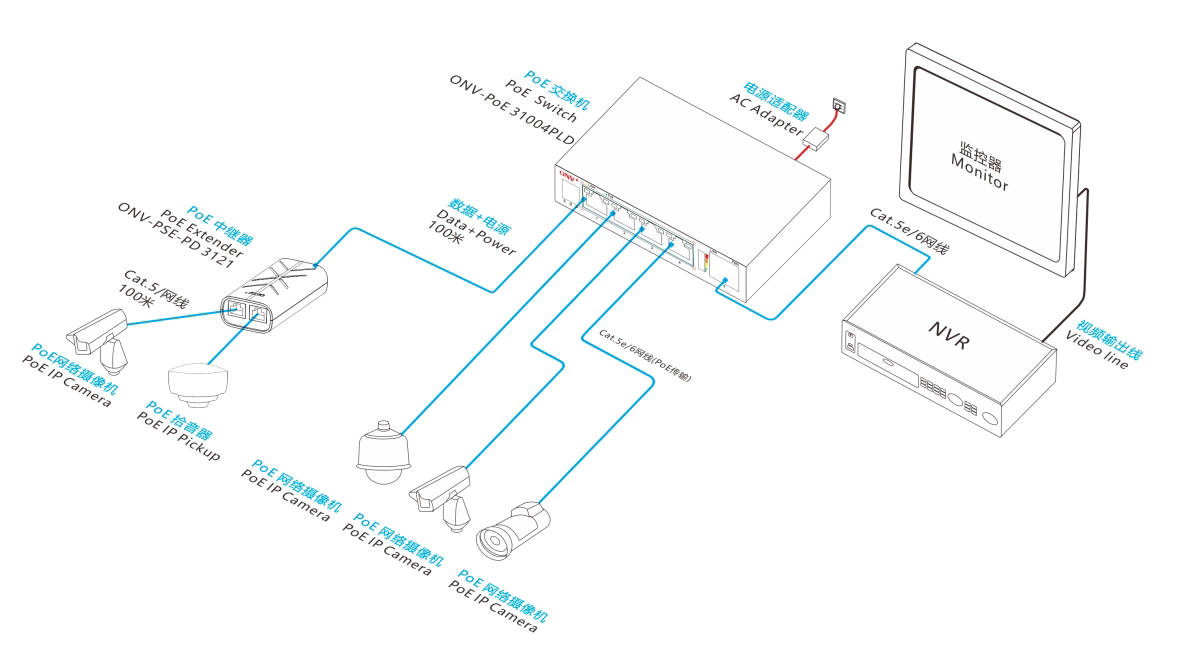

ONV-PSE-PD3121系列非网管PoE中继器,具备2个百兆供电口+1个百兆上联受电口,其中1-2口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达25W。POE中继器无须额外连接电源,其工作电源取自于POE交换机,放置于100米网线的末端,可以全速率再延长网络与POE供电100米。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,无损带宽解决200米范围内的双绞线POE传输应用,适合酒店、校园、园区、景区、厂区宿舍及SMB中小型企业组建经济高效的网络。◇ 设备完全符合CE、FCC、RoHS安规要求,使用安全可靠。

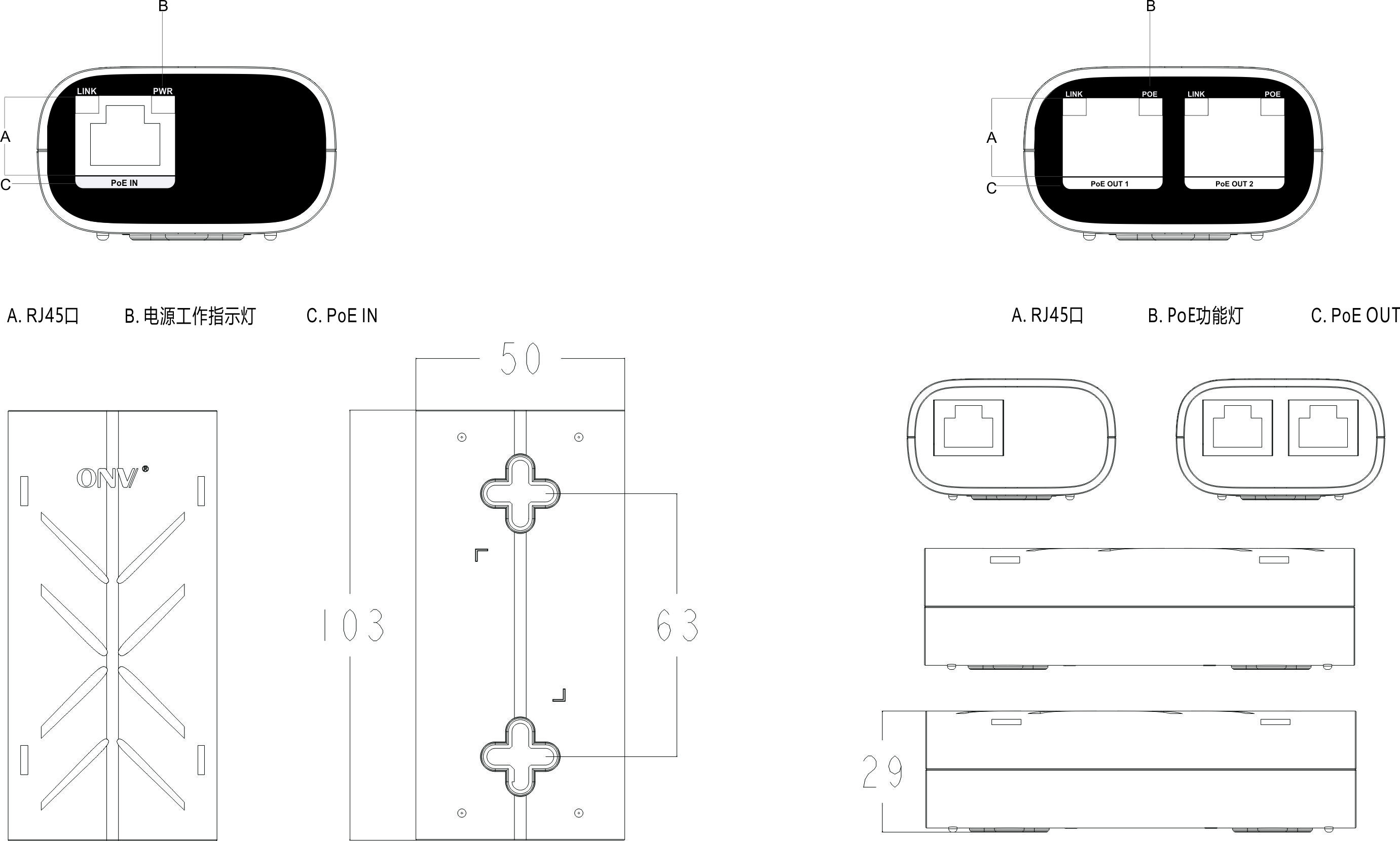

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
3口百兆POE中继器 |
1 |
台 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
|
ONV-PSE-PD3121 |
非网管2个10/100M PoE供电端口+ 1个10/100M 上联PD受电端口PoE中继器,所有端口均支持IEEE 802.3af/at国际标准,可实现数据通信+供电延长100米。(塑料外壳) |
设备名称 |
设备信息 |
ONV-PSE-PD3304 |
非网管4个10/100/1000M PoE供电端口+ 1个10/100/1000M 上联PD受电端口PoE中继器,所有端口均支持IEEE 802.3af/at国际标准,可实现数据通信+供电延长100米。(金属外壳) |
ONV-PSE-PD3104 |
非网管4个10/100M PoE供电端口+ 1个10/100M 上联PD受电端口PoE中继器,所有端口均支持IEEE 802.3af/at国际标准,可实现数据通信+供电延长100米。(金属外壳) |
ONV-PSE-PD3302 |
非网管2个10/100/1000M PoE供电端口+ 1个10/100/1000M 上联PD受电端口PoE中继器,所有端口均支持IEEE 802.3af/at国际标准,可实现数据通信+供电延长100米。(金属外壳) |
ONV-PSE-PD3102 |
非网管2个10/100M PoE供电端口+ 1个10/100M 上联PD受电端口PoE中继器,所有端口均支持IEEE 802.3af/at国际标准,可实现数据通信+供电延长100米。(金属外壳) |
型号 |
ONV-PSE-PD3121 |
端口特征 |
|
固定端口 |

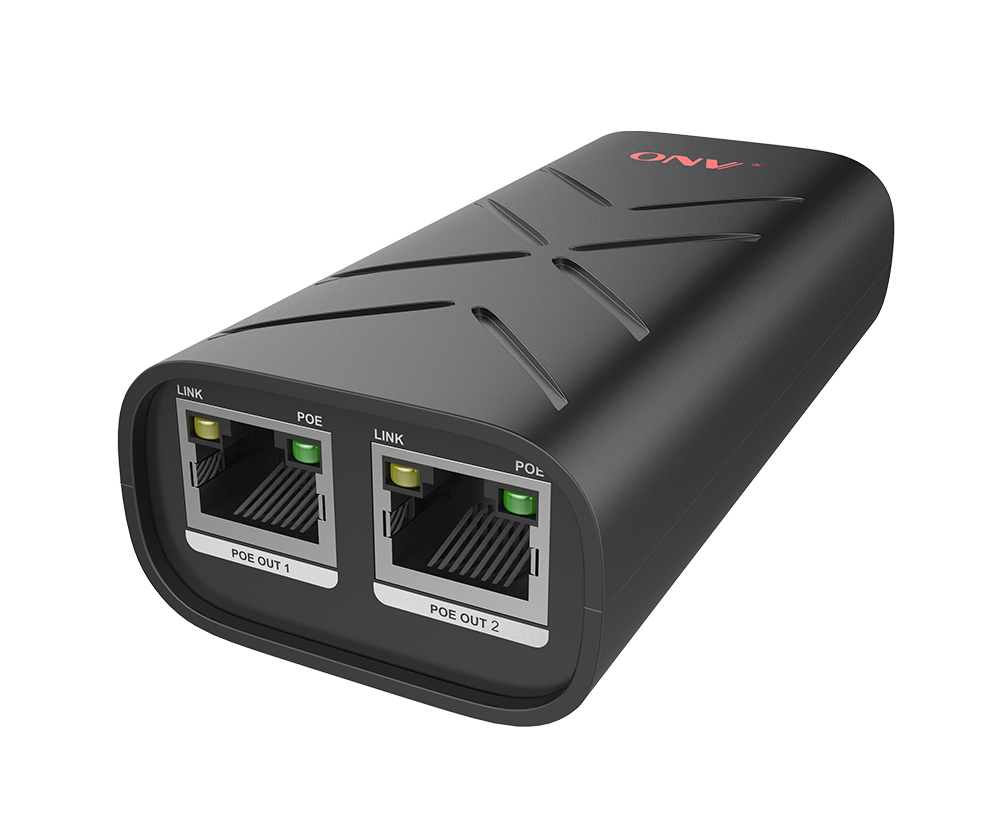

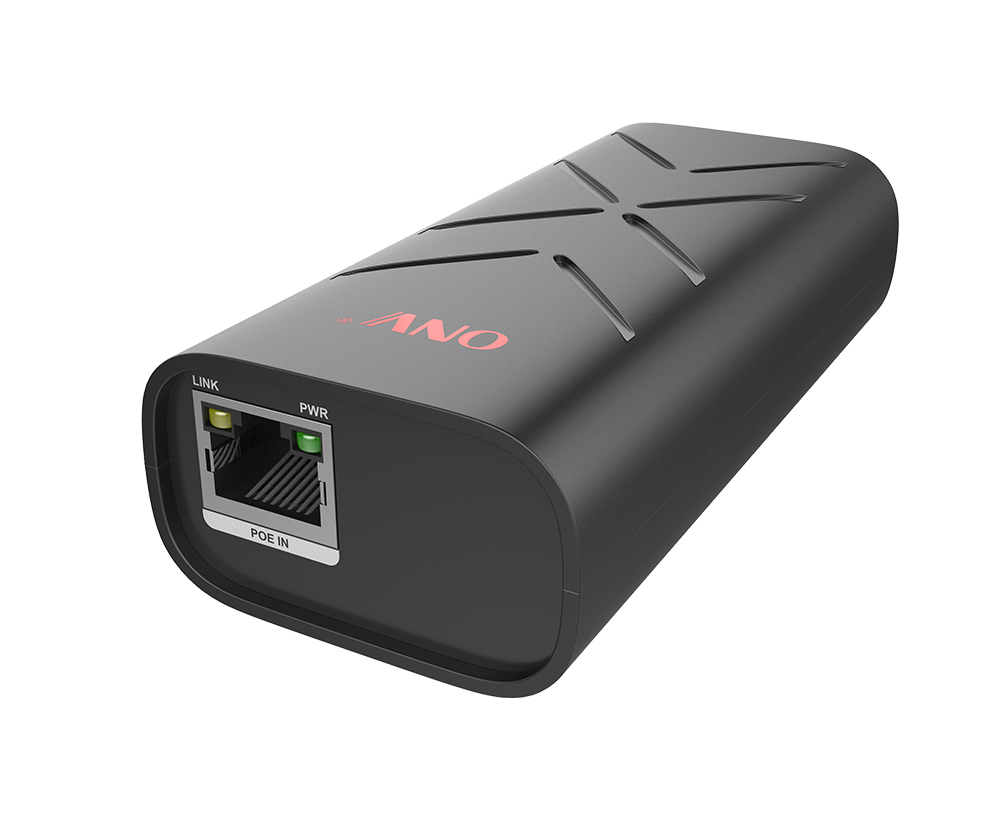

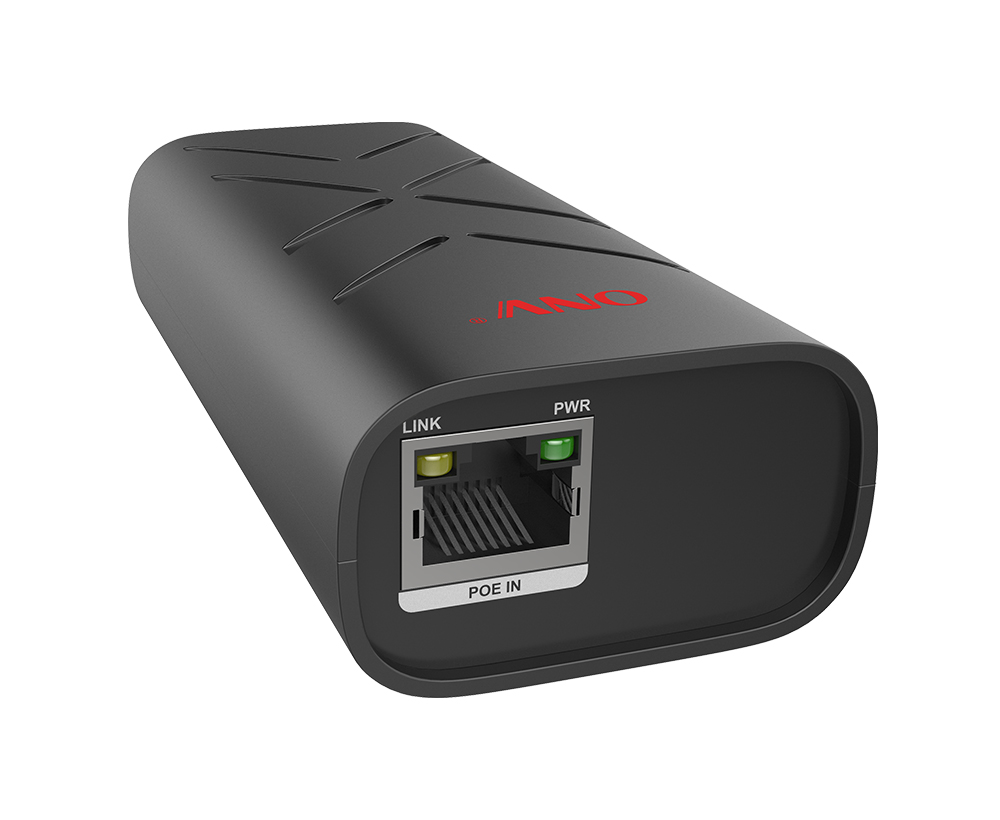

2个10/100Base-TX POE口(Data/Power) 1个10/100Base-TX 上联PD受电口 (Data/Power) |
网口特性 |
1-3口10/100Base-TX自动侦测,全/半双工MDI/MDI-X自适应 |
双绞线传输 |
10BASE-T:Cat3,4,5 UTP(≤100 meter) 100BASE-TX:Cat5 or later UTP(≤100 meter) |
交换芯片参数 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3x |
转发模式 |
存储转发(全线速) |
背板带宽 |
1.0Gbps (无阻塞) |
包转发率@64byte |
0.45Mpps |
MAC地址表 |
1K |
包转发缓存 |
512K |
巨型帧 |
1536byte |
LED指示灯 |
电源指示灯:PWR(绿色); 数据指示灯:Link(黄色);POE指示灯:PoE(绿色) |
PoE与电源特征 |
|
POE供电标准 |
2-3端口支持IEEE802.3af/at标准POE供电 |
供电引脚 |
默认1/2(+),3/6(-);可选订4/5(+),7/8(-),4芯供电 |
最高单口POE功率 |
25W,标准IEEE802.3af/at(受限于at的最大输入功率) |
总功率/输入电压 |
25W (PoE) |
整机功耗 |
待机功耗:<2W;满载功耗:<30W |
输入电压与接口 |
PoE (IEEE802.3af/at),RJ45端口连接 |
配套电源 |
无 |
物理规格参数 |
|
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40~+80°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
103*50*29mm |
净重/毛重 |
<0.07kg / <0.08kg |
安装方式 |
桌面式,壁挂式安装 |
产品认证与质保 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
质保期 |
中继器3年,终身维护 |
