产品概述
包装清单 |
物品名称 |
数量 |
单位 |
6口全千兆网管POE交换机(ONV-POE33064PFM/at) |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
RJ45-DB9网管配置适配线 |
1 |
根 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-POE33064PFM |
L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M光口插槽,以太网POE光纤交换机,其中1-4口支持IEEE 802.3af/at PoE国际标准,内置65W电源,兼容1U/19寸机柜安装。 |
ONV-POE33064PFM-at |
L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M光口插槽,以太网POE光纤交换机,其中1-4口支持IEEE 802.3af/at PoE国际标准,内置130W电源,兼容1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
型号 |
ONV-POE33064PFM |
ONV-POE33064PFM-at |
固定端口 |
4个10/100/1000Base-T POE口(Data/Power) 2个100/1000Base-X SFP上联光口插槽(Data) 1个Console RS232控制口 (115200,N,8,1) |
|
POE端口 |
1-4端口支持IEEE802.3af/at标准PoE供电 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
网口特性 |
10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
|
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
128Gbps (无阻塞) |
|
包转发率@64byte |
5.95Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
巨型帧 |
9.6K |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|
供电引脚 |
仅支持1/2(+),3/6(-),4芯供电; |
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
总功率/输入电压 |
65W (AC100-240V) |
130W (AC100-240V) |
整机功耗 |
待机功耗:<6W; 满载功耗:<60W |
待机功耗:<8W; 满载功耗:<120W |
LED指示灯 |
电源指示灯 :PWR(绿色); 网络指示灯:Link(黄色);POE指示灯:PoE(绿色);光口指示灯:L/A(绿色) |
|
配套电源 |
内置开关电源 AC:100~240V 50-60Hz 1A |
内置开关电源 AC:100~240V 50-60Hz 2.3A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
270*181*44.5mm |
|
净重/毛重 |
<1.5kg / <2.0kg |
|
安装方式 |
桌面、壁挂、19寸机柜安装 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机3年,终身维护 |
|
业务特性 |
||
端口 |
支持IEEE802.3x流控(全双工) 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速,粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
PoE管理 |
支持PoE电源总功率限制配置 支持每端口PoE输出功率分配,关闭/af/at 支持每端口PoE输出优先级配置 支持每端口PoE工作状态显示 支持电源延迟启动 支持PoE 工作与时间调度 |
|
三层功能 |
支持L2+网管功能,支持IPV4/IPV6管理 支持三层软件路由非线速转发,支持不同网段,不同VLAN之间通信 支持静态路由/默认路由,最大条目128个 支持ARP协议,最大条目1024个 |
|
VLAN |
支持基于端口的VLAN(4K个),IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大3个聚合组,每个聚合组最大支持8个端口 |
|
生成树 |
支持STP(IEEE802.1d) 支持RSTP(IEEE802.1w) 支持MSTP(IEEE802.1s) |
|
工业级环网协议 |
支持G.8032(ERPS),最多支持255个环,每环最多支持254个设备 环网自愈时间小于20ms |
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
镜像 |
支持基本端口的双向流量镜像 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制(SP、WRR、SP+WRR) 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2~L4包过滤功能,可以匹配报文前80个字节,提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0,为用户登陆提供安全加密通道 支持SSL,保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管(支持HTTPS) 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即时利用率状态查看 支持链路层发现协议LLDP 支持光网视的ONV NMS平台化集群式管理(LLDP+SNMP) |
|
系统要求 |
Web浏览器:Mozilla火狐2.5或更高版本,谷歌浏览器chrome V42或更高版本,微软Internet Explorer10或更高版本; 5类及以上以太网电缆; TCP/ IP,网络适配器和网络操作系统(如Microsoft Windows,Linux或Mac OS X)安装在网络中的每台计算机上 |
产品概述
ONV-POE33028PF系列是ONV自主研发的非网管PoE交换机,具备26个千兆电口+2千兆SFP光纤插槽,其中1-24个千兆端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为400W(at-600W)。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区,商超,景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用维护方便;
产品特点
全千兆端口
◇支持“以太网口+千兆光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 24个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达400W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。
设备稳定可靠,操作简单
◇ 主机低功耗设计,镀锌钢材金属外壳,超强散热,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯(PoE)轻松了解设备工作状态。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
28口全千兆POE光纤交换机(ONV-POE33028PF/at) |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-POE33028PF |
非网管26个10/100/1000M RJ45端口+ 2个1000M SFP上联光口插槽,POE光纤交换机,1-24口支持IEEE 802.3af/at PoE国际标准,内置400W电源,兼容1U/19寸机柜安装。 |
ONV-POE33028PF-at |
非网管26个10/100/1000M RJ45端口+ 2个1000M SFP上联光口插槽,POE光纤交换机,1-24口支持IEEE 802.3af/at PoE国际标准,内置600W电源,兼容1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
型号 |
ONV-POE33028PF |
ONV-POE33028PF-at |
|
固定端口 |
24个10/100/1000Base-T POE口(Data/Power) 2个10/100/1000Base-T 上联RJ45端口(Data) 2个1000Base-X 上联SFP光口插槽 (Data) |
||
POE端口 |
1-24端口支持IEEE802.3af/at标准POE供电 |
||
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
||
供电标准 |
符合IEEE802.3af/at国际标准 |
||
网口特性 |
1-24口10/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应 |
||
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
||
转发模式 |
存储转发(全线速) |
||
背板带宽 |
56Gbps (无阻塞) |
||
包转发率@64byte |
41.66Mpps |
||
MAC地址表 |
8K |
||
包转发缓存 |
4M |
||
双绞线传输 |
100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
||
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
||
供电引脚 |
默认仅支持1/2(+),3/6(-),4芯供电 |
||
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
400W ,交流(AC100-240V) |
600W ,交流(AC100-240V) |
|
整机功耗 |
待机功耗:<22W; 满载功耗:<380W |
待机功耗:<25W; 满载功耗:<600W |
|
LED指示灯 |
电源指示灯:PWR(绿色);网络指示灯:Link,Link/Act(黄色);POE工作指示灯:PoE(绿色);光口指示灯:L/A(绿色);速率指示灯:SPD(绿色) |
||
配套电源 |
内置开关电源, AC:100~240V 50-60Hz 5.0A |
内置开关电源, AC:100~240V 50-60Hz 6.6A |
|
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
||
存储温度/湿度 |
-40~+80°C;5%~95% RH无凝结 |
||
外观尺寸(L*W*H) |
440*290*44.5mm |
||
净重/毛重 |
<3.8kg /<4.3kg |
<4.5kg /<5.0kg |
|
安装方式 |
桌面、壁挂、19寸1U机柜安装 |
||
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
||
质保期 |
交换机3年,终身维护 |
[attachments] => [attachmentss] => /Uploads/202307/64b5f7271aac8.pdf|ONV-POE33028PF系列 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 5 [PoE_DK] => 4 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 2 [POE_power] => 5 [PoEs_port] => 4 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [2] => Array ( [id] => 1078 [catid] => 21 [userid] => 3 [username] => admin [title] => 20口全千兆网管PoE交换机 [title_style] => ;font-weight:bold [keywords] => 20口全千兆网管PoE交换机_交换机的配置_POE交换机_POE供电交换机_交换机价格_交换机的作用 [description] => 具备24个全千兆自适应电口+2个千兆SFP光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为400W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。 [content] =>
产品概述
ONV-POE33020PFM系列是ONV自主研发的全千兆二层网管PoE光纤交换机,支持16个10/100/1000Base-T自适应RJ45口+4个100/1000Base-X SFP光口插槽。其中1-16端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W(at-400W)。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、楼宇可视门禁对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区,商超,景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
ONV-POE33020PFM具备L2+网管功能,支持IPV4管理及静态路由转发,支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能,易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)提升链路备份和网路可靠性,当单向网络故障时,可以迅速恢复通信,保证重要传输的不间断通讯。根据实际应用需要,通过Web,CLI,SNMP,Telnet等网管方式,进行PoE供电管理,端口流量控制,VLAN划分,QoS等功能多种应用业务配置。
产品特点
全千兆接入,千兆光口上行
◇全系列支持“千兆以太网口+千兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 16个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达250W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。
◇ 支持POE网管功能,可以通过网管配置,实现PoE各端口功率分配,优先级设定,端口功率状态查看,时间调度等。
强大业务处理能力
◇支持IEEE 802.1Q VLAN,支持协议VLAN,用户可以按需求灵活划分VLAN
◇支持QoS,支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL,通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤,提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议,支持IGMP Snooping,满足多终端高清视频监控和视频会议接入需求。
◇支持环网STP/RSTP/MSTP生产树协议,消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚,有效增加链路带宽,实现负载均衡、链路备份,提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证,为局域网计算机提供认证功能,并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定,IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行(Console,Telnet)、SNMP(V1/V2/V3)、Telnet等多样化的管理和维护方式。
◇支持HTTPS、SSLV3、SSHV1/V2等加密方式,管理更安全。
◇支持RMON、系统日志、端口流量统计,便于网络优化和改造。
◇支持LLDP,方便网络管理系统查询及判断链路的通信状况。
◇支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
20口全千兆网管POE交换机 |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
RJ45-DB9适配转换线 |
1 |
根 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备名称 |
设备信息 |
配套电源功率 |
ONV-POE33020PFM |
L2+网管型16个10/100/1000M RJ45端口+ 4个100/1000M SFP上联光口插槽,以太网POE光纤交换机,其中1-24口支持IEEE 802.3af/at PoE国际标准,支持1U/19寸机柜安装。 |
250W |
ONV-POE33020PFM-at |
400W |
|
说明:本产品默认不配套SFP光模块,如需选购,请参考配件产品信息。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
设备名称 |
设备信息 |
ONV-POE33148PFM |
L2+网管型10个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,内置130W电源,支持1U/19寸机柜安装。 |
ONV-POE33010PFM |
L2+网管型8个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,内置130W电源,支持1U/19寸机柜安装。 |
ONV-POE33026PFM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽(含2个复用口),POE光纤交换机,其中1-24口支持IEEE 802.3af/at PoE国际标准,内置400W电源,支持1U/19寸机柜安装。 |
ONV-POE33028PFM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽,POE光纤交换机,其中1-24口支持IEEE 802.3af/at PoE国际标准,内置400W电源,支持1U/19寸机柜安装。 |
ONV-POE36036PFM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+光口插槽,POE光纤交换机,其中1-24口支持IEEE 802.3af/at PoE国际标准,内置400W电源,支持1U/19寸机柜安装。 |
光模块选型表
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
型号 |
ONV-POE33024PF |
ONV-POE33024PF-at |
固定端口 |
24个10/100/1000Base-T POE口(Data/Power) 2个1000Base-X SFP光口插槽 (Data) |
|
POE端口 |
1-24端口支持IEEE802.3af/at标准POE供电 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
网口特性 |
1-24口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
|
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
52Gbps(无阻塞) |
|
包转发率@64byte |
38.69Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
巨型帧 |
9.6K |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|
供电引脚 |
默认仅支持1/2(+),3/6(-),4芯供电 |
|
最高单口/平均功率 |
30W/15W |
30W/30W |
总功率/输入电压 |
400W (AC100-240V) |
600W (AC100-240V) |
整机功耗 |
待机功耗:<25W;满载功耗:<380W |
待机功耗:<26W;满载功耗:<600W |
LED指示灯 |
电源指示灯 :PWR(绿色);网络指示灯 :1-24/G1-2(绿色);PoE指示灯:PoE(绿色) |
|
配套电源 |
内置开关电源 AC:100~240V 50-60Hz 5.0A |
内置开关电源 AC:100~240V 50-60Hz 6.6A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
440*225*44mm |
440*290*44.5mm |
净重/毛重 |
<3.5kg / <4.0kg |
<4.0kg / <4.8kg |
安装方式 |
桌面式、壁挂式、1U/19寸机柜安装 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us;防护等级:IP30 |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机3年,终身维护 |
[attachments] => [attachmentss] => /Uploads/202107/60f0e9eb84f9f.pdf|ONV-POE33024PF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 5 [POEzjgl] => 3 [PoE_DK] => 3 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 2 [POE_power] => 5 [PoEs_port] => 4 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [3] => Array ( [id] => 289 [catid] => 21 [userid] => 3 [username] => admin [title] => 18口全千兆PoE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 交换机,POE交换机,poe供电交换机 [description] => 具备16个10/100/1000M PoE电口+2个100/1000M SFP光口插槽,1-16口支持IEEE802.3af/at国际标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<15W;满载功耗:<250W。 [content] =>
产品概述
ONV-PoE33016PF系列是ONV自主研发的非网管全千兆PoE光纤交换机,具备16个全千兆自适应电口+2个千兆SFP光口插槽。其中1-16端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为250W(at-400W).。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等PoE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
包装清单 |
物品名称 |
数量 |
单位 |
18口全千兆POE光纤交换机(ONV-PoE33016PF/at) |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
|
ONV-PoE33016PF |
非网管16个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,PoE供电交换机,1-16口支持IEEE 802.3af/at PoE国际标准,整机总功率250W,内置电源,支持1U/19寸机柜安装。 |
ONV-PoE33016PF-at |
非网管16个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,PoE供电交换机,1-16口支持IEEE 802.3af/at PoE国际标准,整机总功率400W,内置电源,支持1U/19寸机柜安装。 |
ONV-PoE33024PF |
非网管24个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,PoE供电交换机,1-24口支持IEEE 802.3af/at PoE国际标准,整机总功率400W,内置电源,支持1U/19寸机柜安装。 |
ONV-PoE33024PF-at |
非网管24个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,PoE供电交换机,1-24口支持IEEE 802.3af/at PoE国际标准,整机总功率600W,内置电源,支持1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
型号 |
PoE33016PF |
PoE33016PF-at |
PoE33024PF |
PoE33024PF-at |
固定端口 |
16个10/100/1000M POE口(Data/Power) 2个1000M SFP光口插槽 (Data) |
24个10/100/1000M POE口(Data/Power) 2个1000M SFP光口插槽 (Data) |
||
POE端口 |
1-16端口支持IEEE802.3af/at标准POE供电 |
1-24端口支持IEEE802.3af/at标准POE供电 |
||
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|||
供电标准 |
符合IEEE802.3af/at国际标准 |
|||
网口特性 |
1-16口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
1-24口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
||
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|||
转发模式 |
存储转发(全线速) |
|||
背板带宽 |
52Gbps(无阻塞) |
|||
包转发率@64byte |
26.78Mpps |
38.69Mpps |
||
MAC地址表 |
8K |
|||
包转发缓存 |
4M |
|||
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|||
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|||
供电引脚 |
默认1/2(+),3/6(-);可选订4/5(+),7/8(-) |
|||
最高单口/平均功率 |
30W/15.4W |
30W/30W |
30W/15.4W |
30W/30W |
总功率/输入电压 |
250W(AC100-240V) |
400W (AC100-240V) |
600W(AC100-240V) |
|
整机功耗 |
待机功耗:<15W; 满载功耗:<250W |
待机功耗:<18W; 满载功耗:<400W |
待机功耗:<20W; 满载功耗:<400W |
待机功耗:<25W; 满载功耗:<600W |
LED指示灯 |
电源指示灯 :PWR(绿色); 数据指示灯:Link/Act(黄色);POE指示灯:PoE(绿色);千兆上联口数据指示灯:L/A(绿色); |
|||
配套电源 |
内置开关电源: AC:100~240V 50-60Hz 1A |
内置开关电源: AC:100~240V 50-60Hz 5.0A |
内置开关电源: AC:100~240V 50-60Hz 6.6A |
|
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|||
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
|||
外观尺寸(L*W*H) |
440*225*44mm |
440*290*44.5mm |
||
净重/毛重 |
<3.0kg /<3.8kg |
<3.3kg /<4.0kg |
<3.5kg /<4.2kg |
<4.3kg /<5.0kg |
安装方式 |
桌面式、壁挂式、机架式安装 |
|||
防雷/防护等级 |
端口防雷:4KV 8/20us;防护等级:IP30 |
|||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|||
质保期 |
交换机1年,电源2年,终身维护 |
产品概述ONV-Leopard5000系列是ONV自主研发的非网管全千兆PoE光纤交换机,具备10个全千兆自适应电口+2个千兆SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出总功率为130W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、景区、商超、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;
包装清单 |
物品名称 |
数量 |
单位 |
12口全千兆POE光纤交换机(ONV-Leopard5000) |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
型号 |
ONV-Leopard5000 |
固定端口 |
8个10/100/1000Base-T POE口(Data/Power) 2个10/100/1000Base-T 上联电口(Data) 2个100/1000Base-X SFP上联光口插槽(Data) |
POE端口 |
1-8端口支持IEEE802.3af/at标准PoE供电 |
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
供电标准 |
符合IEEE802.3af/at国际标准 |
网口特性 |
10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
转发模式 |
存储转发(全线速) |
背板带宽 |
24Gbps (无阻塞) |
包转发率@64byte |
17.86Mpps |
MAC地址表 |
8K |
包转发缓存 |
4M |
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
供电引脚 |
仅支持1/2(+),3/6(-),4芯供电 |
最高单口/平均功率 |
30W/15.4W |
总功率/输入电压 |
130W (AC100-240V) |
整机功耗 |
待机功耗:<8W; 满载功耗:<120W |
LED指示灯 |
电源指示灯 :PWR(绿色); 网络指示灯:Link,Link/Act(黄色);POE指示灯:PoE(绿色);上联网口速率指示灯:1000M(绿色);光口指示灯:L/A(绿色) |
配套电源 |
内置开关电源 AC:100~240V 50-60Hz 2.3A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
270*181*44.5mm |
净重/毛重 |
<1.5kg / <2.0kg |
安装方式 |
桌面、1U/19寸机柜安装 |
防雷/防护等级 |
端口防雷:6KV 8/20us; 防护等级:IP30 |
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
质保期 |
交换机3年,终身维护 |
产品概述
ONV-POE33128PF系列是ONV自主研发的非网管全千兆PoE光纤交换机,具备10个全千兆自适应电口+2个千兆SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出总功率为130W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、景区、商超、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;
产品特点
全千兆接入,千兆光电上行
◇全系列支持“千兆以太网口+千兆光口上联”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 8个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达130W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
操作简单
◇ 即插即用,无需配置,简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link,L/A)、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
12口全千兆POE光纤交换机(ONV-POE33128PF/at) |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
|
ONV-POE33128PF |
非网管10个10/100/1000M RJ45端口+2个1000M SFP光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,内置130W电源,支持1U/19寸机柜安装。 |
ONV-POE33128PF-at |
非网管10个10/100/1000M RJ45端口+2个1000M SFP光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,内置250W电源,支持1U/19寸机柜安装。 |
型号 |
ONV-POE33128PF |
ONV-POE33128PF-at |
固定端口 |
8个10/100/1000Base-T POE口(Data/Power) 2个10/100/1000Base-T 上联电口(Data) 2个100/1000Base-X SFP上联光口插槽(Data) |
|
POE端口 |
1-8端口支持IEEE802.3af/at标准PoE供电 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
网口特性 |
10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
|
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
24Gbps (无阻塞) |
|
包转发率@64byte |
17.86Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|
供电引脚 |
仅支持1/2(+),3/6(-),4芯供电 |
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
总功率/输入电压 |
130W (AC100-240V) |
250W (AC100-240V) |
整机功耗 |
待机功耗:<8W; 满载功耗:<120W |
待机功耗:<10W; 满载功耗:<240W |
LED指示灯 |
电源指示灯 :PWR(绿色); 网络指示灯:Link,Link/Act(黄色);POE指示灯:PoE(绿色);上联网口速率指示灯:1000M(绿色);光口指示灯:L/A(绿色) |
|
配套电源 |
内置开关电源 AC:100~240V 50-60Hz 2.3A |
内置开关电源 AC:100~240V 50-60Hz 4.1A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
270*181*44.5mm |
|
净重/毛重 |
<1.5kg / <2.0kg |
<1.6kg / <2.2kg |
安装方式 |
桌面、1U/19寸机柜安装 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机3年,终身维护 |
[attachments] => [attachmentss] => /Uploads/202106/60d53e28a30c7.pdf|ONV-POE33128PF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 2 [POE_power] => 2 [PoEs_port] => 2 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 0 [sxdkpoe] => 0 [azfsgy] => 0 ) [6] => Array ( [id] => 1207 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口全千兆POE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_光网视 [description] => 具备个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE802.3af/at国际标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<6W;满载功耗:<120W。 [content] =>
包装清单 |
物品名称 |
数量 |
单位 |
10口全千兆POE光纤交换机(ONV-POE33108PF/at) |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-POE33108PF |
非网管8个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置130W电源,支持1U/19寸机柜安装。 |
ONV-POE33108PF-at |
非网管8个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置250W电源,支持1U/19寸机柜安装。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
型号 |
ONV-POE33108PF |
ONV-POE33108PF-at |
固定端口 |
8个10/100/1000Base-T POE口(Data/Power) 2个1000Base-X SFP光口插槽 (Data) |
|
POE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
网口特性 |
1-8口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
|
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
20Gbps (无阻塞) |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
4M |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|
供电引脚 |
默认仅支持1/2(+),3/6(-),4芯供电 |
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
总功率/输入电压 |
130W (AC100-240V) |
250W (AC100-240V) |
整机功耗 |
待机功耗:<6W;满载功耗:<120W |
待机功耗:<8W;满载功耗:<240W |
LED指示灯 |
电源指示灯 :PWR(绿色); 数据指示灯:Link(黄色);POE指示灯:PoE(绿色);千兆上联口数据指示灯:L/A(绿色); |
|
配套电源 |
内置开关电源 AC:100~240V 50-60Hz 2.3A |
内置开关电源 AC:100~240V 50-60Hz 4.1A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
270*181*44.5mm |
|
净重/毛重 |
<1.3kg / <1.8kg |
<1.4kg / <2kg |
安装方式 |
桌面式、壁挂式、1U/19寸机柜安装 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us;防护等级:IP30 |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机3年,终身维护 |
[attachments] => [attachmentss] => /Uploads/202104/6081231ade7c1.pdf|ONV-POE33108PF 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 3 [PoE_DK] => 2 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 2 [POE_power] => 3 [PoEs_port] => 2 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [7] => Array ( [id] => 381 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口全千兆POE光纤交换机 [title_style] => ;font-weight:bold [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_光网视 [description] => 具备个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE802.3af/at国际标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<6W;满载功耗:<120W。 [content] =>
ONV-POE83010PF-WJS系列是ONV自主研发的非网管全千兆PoE光纤交换机,具备8个全千兆自适应电口+2个千兆SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为130W(at-250W)。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、景点、商超、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;
包装清单 |
物品名称 |
数量 |
单位 |
10口全千兆POE光纤交换机(ONV-POE83010PF-WJS) |
1 |
台 |
|
AC电源线 |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
|
说明:本产品默认不配套光模块,如需选购,请参考配件产品信息。 |
设备信息 |
|
ONV-POE83010PF-WJS |
非网管8个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置130W电源,支持1U/19寸机柜安装。 |
ONV-POE83010PF-WJS-at |
非网管8个10/100/1000M RJ45端口+2个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置250W电源,支持1U/19寸机柜安装。 |
型号 |
ONV-POE83010PF-WJS |
ONV-POE83010PF-WJS-at |
|
固定端口 |
8个10/100/1000Base-T POE口(Data/Power) 2个1000Base-X SFP光口插槽 (Data) |
||
POE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
||
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
||
供电标准 |
符合IEEE802.3af/at国际标准 |
||
网口特性 |
1-8口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
||
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
||
转发模式 |
存储转发(全线速) |
||
背板带宽 |
20Gbps (无阻塞) |
||
包转发率@64byte |
14.88Mpps |
||
MAC地址表 |
8K |
||
包转发缓存 |
4M |
||
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
||
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
||
供电引脚 |
默认仅支持1/2(+),3/6(-),4芯供电 |
||
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
130W (AC100-240V) |
250W (AC100-240V) |
|
整机功耗 |
待机功耗:<6W;满载功耗:<120W |
待机功耗:<8W;满载功耗:<240W |
|
LED指示灯 |
电源指示灯 :PWR(绿色); 数据指示灯:Link(黄色);POE指示灯:PoE(绿色);千兆上联口数据指示灯:L/A(绿色); |
||
配套电源 |
内置开关电源 AC:100~240V 50-60Hz 2.3A |
内置开关电源 AC:100~240V 50-60Hz 4.1A |
|
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
||
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
||
外观尺寸(L*W*H) |
270*181*44.5mm |
||
净重/毛重 |
<1.3kg / <1.8kg |
<1.4kg / <2kg |
|
安装方式 |
桌面式、壁挂式、1U/19寸机柜安装 |
||
防雷/防护等级 |
端口防雷:4KV 8/20us;防护等级:IP30 |
||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
||
质保期 |
交换机3年,终身维护 |
[attachments] => [attachmentss] => /Uploads/202211/636c9b2803400.pdf|ONV-POE83010PF-WJS 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 3 [PoE_DK] => 2 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 2 [POE_power] => 3 [PoEs_port] => 2 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [8] => Array ( [id] => 380 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口全千兆POE交换机 [title_style] => ;font-weight:bold [keywords] => 10口POE交换机_POE交换机_POE供电交换机_POE供电_监控交换机_光纤收发器 [description] => 具备9个10/100M电口+1个1000M SFP上联光口插槽,1-8口支持IEEE802.3af/at国际标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<6W;满载功耗:<110W。 [content] =>
产品概述
ONV-POE33108PFG系列是ONV自主研发的非网管PoE交换机,具备9个千兆电口+1个千兆SFP光口插槽,其中1-8口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为110W(at-250W)。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、可视智能楼宇对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、景点、商超、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;
产品特点
全千兆接入,千兆光电上行
◇全系列支持“全千兆以太网口+千兆独立网口+千兆独立光口”组合,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 8个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达110W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
操作简单
◇ 即插即用,无需配置,简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
10口全千兆POE交换机(ONV-POE33108PFG/at) |
1 |
台 |
|
电源套件(AC电源线+电源适配器) |
1 |
套 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
说明:本产品默认不配套电源与光模块,如需选购,请参考配件产品信息。
订购信息
设备信息 |
|
ONV-POE33108PFG |
非网管9个10/100/1000M RJ45端口+1个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置110W电源。 |
ONV-POE33108PFG-at |
非网管9个10/100/1000M RJ45端口+1个1000M SFP上联光口插槽,POE光纤交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置250W电源。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
型号 |
ONV-POE33108PFG |
ONV-POE33108PFG-at |
固定端口 |
8个10/100/1000Base-T POE口(Data/Power) 1个10/100/1000Base-T 上联RJ45端口 (Data) 1个1000Base-X SFP光口插槽 (Data) |
|
POE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
网口特性 |
1-9口10/100/1000Base-T(X)自动侦测,全/半双工MDI/MDI-X自适应 |
|
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
20Gbps (无阻塞) |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
2M |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|
供电引脚 |
默认1/2(+),3/6(-);可选订4/5(+),7/8(-),4芯供电 |
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
总功率/输入电压 |
110W (DC52V) |
250W (DC52V) |
整机功耗 |
待机功耗:<6W;满载功耗:<110W |
待机功耗:<7W;满载功耗:<240W |
LED指示灯 |
电源指示灯 :PWR(绿色); 数据指示灯:Link(黄色);POE指示灯:PoE(绿色);上联口速率指示灯:SPEED(绿色) |
|
配套电源 |
外置电源适配器 AC:100~240V 50-60Hz 2.0A |
外置电源适配器 AC:100~240V 50-60Hz 4.1A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
|
外观尺寸(L*W*H) |
191*105*29mm |
|
净重/毛重 |
<0.6kg / <1.2kg |
<0.6kg / <1.4kg |
安装方式 |
桌面式、壁挂式安装 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机3年,终身维护 |
[attachments] => [attachmentss] => /Uploads/202106/60b59aaced489.pdf|ONV-POE33108PFG 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 2 [POE_power] => 4 [PoEs_port] => 2 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [9] => Array ( [id] => 93 [catid] => 21 [userid] => 3 [username] => admin [title] => 10口全千兆POE交换机 [title_style] => ;font-weight:bold [keywords] => 交换机_POE交换机_工业POE交换机_bt POE交换机_工业交换机_以太网交换机_汇聚/核心交换机_智能箱_监控箱_运维箱_光纤收发器_电源_光端机_光网视 [description] => 具备8个10/1000M电口+2个10/100/1000M 上联电口,1-8口支持IEEE802.3af/at国际标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<6W;满载功耗:<110W。 [content] =>
产品特点
全千兆接入,全线速转发
◇ 全系列支持全线速高速转发,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 8个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达110W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
操作简单
◇ 即插即用,无需配置,简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
10口全千兆POE交换机(ONV-POE33108P/at) |
1 |
台 |
|
电源套件(AC电源线+电源适配器) |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
订购信息
设备名称 |
设备信息 |
ONV-POE33108P |
非网管10个10/100/1000M RJ45端口POE供电交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置110W电源。 |
ONV-POE33108P-at |
非网管10个10/100/1000M RJ45端口POE供电交换机,其中1-8口支持IEEE 802.3af/at PoE国际标准,外置250W电源。 |
型号 |
ONV- POE33108P |
ONV- POE33108P-at |
|
固定端口 |
8个10/100/1000Base-T POE口(Data/Power) 2个10/100/1000Base-T 上联RJ45端口 (Data) |
||
POE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
||
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3x |
||
供电标准 |
符合IEEE802.3af/at国际标准 |
||
网口特性 |
1-10口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
||
转发模式 |
存储转发(全线速) |
||
背板带宽 |
20Gbps (无阻塞) |
||
包转发率@64byte |
14.88Mpps |
||
MAC地址表 |
8K |
||
包转发缓存 |
2M |
||
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
||
供电引脚 |
默认1/2(+),3/6(-);可选订4/5(+),7/8(-),4芯供电 |
||
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
110W (DC52V) |
250W (DC52V) |
|
整机功耗 |
待机功耗:<6W; 满载功耗:<110W |
待机功耗:<8W; 满载功耗:<240W |
|
LED指示灯 |
电源指示灯 :PWR(绿色); 数据指示灯:Link(黄色); POE指示灯:PoE(绿色); 速率指示灯:1000M(绿色) |
||
配套电源 |
外置电源适配器 AC:100~240V 50-60Hz 2.0A |
外置电源适配器 AC:100~240V 50-60Hz 4.1A |
|
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
||
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
||
外观尺寸(L*W*H) |
191*105*29mm |
||
净重/毛重 |
<0.6kg / <1.2kg |
<0.6kg / <1.4kg |
|
安装方式 |
桌面式、壁挂式安装 |
||
防雷/防护等级 |
端口防雷:4KV 8/20us;防护等级:IP30 |
||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
||
质保期 |
交换机3年,终身维护 |
[attachments] => [attachmentss] => /Uploads/202104/607e6fe8a2ff0.pdf|ONV-POE33108P 产品规格书.pdf| [cpfl] => 0 [PoE_biaozhun] => 0 [PoE_duankou] => 0 [xiaxingduankou] => 0 [anzhuangfangshi] => 0 [guangkou] => 0 [cpflgy] => 0 [dkzsgy] => 0 [xxdkgy] => 0 [sxdkgy] => 0 [安装方式工业] => 0 [cpflpoe] => 2 [POEzjgl] => 2 [PoE_DK] => 2 [Downlink_portw] => 2 [Uplink_portw] => 2 [cpflsc] => 0 [POEzcglsc] => 0 [PoE_dksc] => 0 [xxdkpoesc] => 0 [sxdkpeosc] => 0 [cpflpeopt] => 0 [cpflhj] => 0 [wkslhj] => 0 [xxdkhj] => 0 [sxdkhj] => 0 [cpflaf] => 0 [dkslaf] => 0 [xxdkaf] => 0 [sxdkaf] => 0 [dysraf] => 0 [cpflgq] => 0 [cpflwx] => 0 [Classificationp] => 0 [Product] => 2 [POE_power] => 2 [PoEs_port] => 2 [Downlink_ports] => 2 [Uplink_ports] => 2 [shangxingduankou] => 0 [wlwzhineng] => 0 [shangxingduan] => 2 [sxdkpoe] => 2 [azfsgy] => 0 ) [10] => Array ( [id] => 79 [catid] => 21 [userid] => 3 [username] => admin [title] => 8口全千兆POE交换机 [title_style] => ;font-weight:bold [keywords] => 交换机,POE交换机,工业POE交换机,bt POE交换机,工业交换机 [description] => 具备8个10/100/1000M RJ45端口POE供电交换机,其中1-7口支持IEEE802.3af/at国际标准POE供电; 端口防雷:4KV 8/20us;防护等级:IP30;待机功耗:<5W;满载功耗:<110W。 [content] =>
产品概述
ONV-POE33007P系列是ONV自主研发的非网管全千兆PoE交换机,具备8个全千兆自适应电口。其中1-7端口支持IEEE 802.3af/at标准PoE供电,单端口PoE功率达30W,整机最大PoE输出功率为110W(at-250W)。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、门禁可视对讲等POE终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区、景点、商超、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;
产品特点
全千兆接入,全线速转发
◇全系列支持全线速高速转发,方便用户灵活组网,满足各种场景组网需求;
◇所有端口支持无阻塞线速转发,传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 7个10/100/1000Base-T RJ45端口支持PoE供电,满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。整机最大PoE输出功率达110W,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
操作简单
◇ 即插即用,无需配置,简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
8口全千兆POE交换机(ONV-POE33007P) |
1 |
台 |
|
电源套件(AC电源线+电源适配器) |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
|
ONV-POE33007P |
非网管8个10/100/1000M RJ45端口POE供电交换机,其中1-7口支持IEEE 802.3af/at PoE国际标准,外置110W电源。 |
ONV-POE33007PN |
非网管8个10/100/1000M RJ45端口POE供电交换机,其中1-7口支持IEEE 802.3af/at PoE国际标准,内置130W电源,支持1U/19寸机柜安装。 |
ONV-POE3307PN-at |
非网管8个10/100/1000M RJ45端口POE供电交换机,其中1-7口支持IEEE 802.3af/at PoE国际标准,内置250W电源,支持1U/19寸机柜安装。 |
型号 |
ONV- POE33007P |
ONV- POE33007PN |
ONV- POE33007PN-at |
固定端口 |
7个10/100/1000Base-T POE口(Data/Power) 1个10/100/1000Base-T 上联RJ45端口 (Data) |
||
POE端口 |
1-7端口支持IEEE802.3af/at标准POE供电 |
||
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3x |
||
供电标准 |
符合IEEE802.3af/at国际标准 |
||
网口特性 |
1-8口10/100/1000Base-T自动侦测,全/半双工MDI/MDI-X自适应 |
||
转发模式 |
存储转发(全线速) |
||
背板带宽 |
16Gbps (无阻塞) |
||
包转发率@64byte |
11.9Mpps |
||
MAC地址表 |
8K |
||
包转发缓存 |
2M |
||
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
||
供电引脚 |
默认1/2(+),3/6(-);可选订4/5(+),7/8(-),4芯供电 |
||
最高单口/平均功率 |
30W/15.4W |
30W/30W |
|
总功率/输入电压 |
110W (DC52V) |
130W (AC100-240V) |
250W (AC100-240V) |
整机功耗 |
待机功耗:<5W; 满载功耗:<110W |
待机功耗:<6W; 满载功耗:<120W |
待机功耗:<7W; 满载功耗:<240W |
LED指示灯 |
电源指示灯 :PWR(绿色); 数据指示灯:Link(黄色); POE指示灯:PoE(绿色); 速率指示灯:100M,1000M(绿色) |
||
配套电源 |
外置电源适配器 AC:100~240V 50-60Hz 2.0A |
内置开关电源 AC:100~240V 50-60Hz 2.3A |
内置开关电源 AC:100~240V 50-60Hz 4.1A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
||
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
||
外观尺寸(L*W*H) |
191*105*29mm |
270*181*44.5mm |
|
净重/毛重 |
<0.5kg / <1.0kg |
<1.2kg / <1.8kg |
<1.4kg / <2.1kg |
安装方式 |
桌面式、壁挂式安装 |
桌面式,壁挂式,1U/19寸机柜安装 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us;防护等级:IP30 |
||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
||
质保期 |
交换机3年,终身维护 |
产品概述
包装清单 |
物品名称 |
数量 |
单位 |

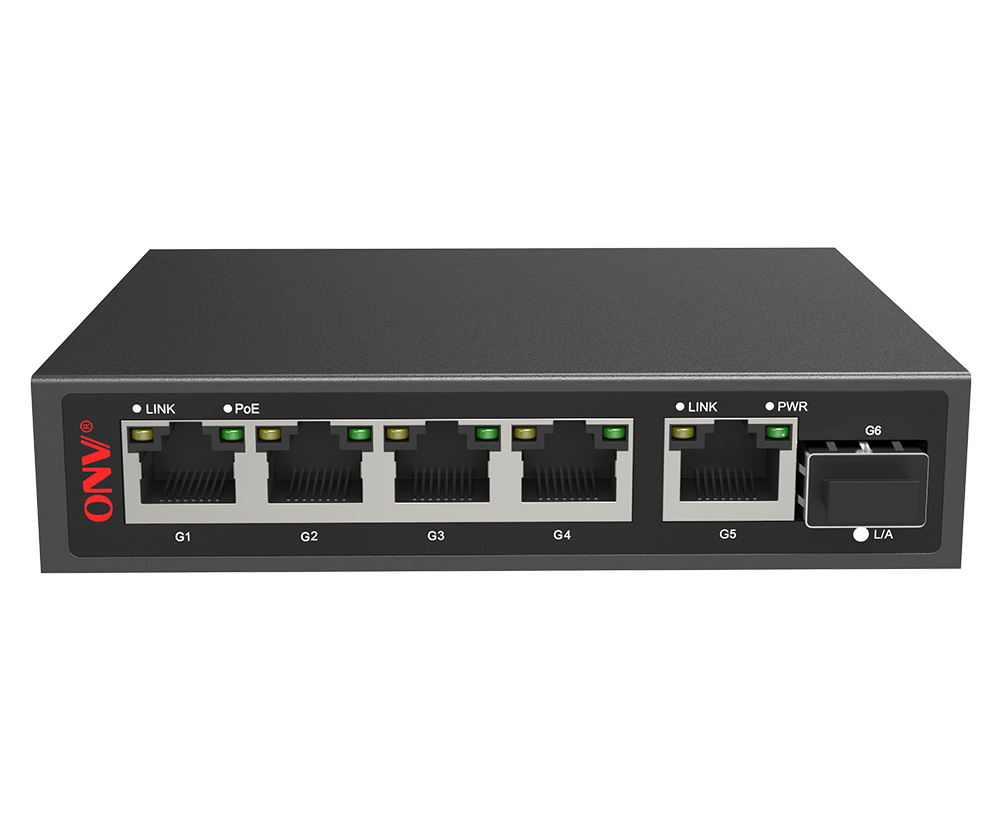

6口全千兆POE光纤交换机(ONV-POE33064PF/at) |
1 |
台 |
|
电源套件(AC电源线+电源适配器) |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
|
ONV-POE33064PF |
非网管4个10/100/1000M RJ45端口+2个1000M 上联SFP光口插槽,POE光纤交换机,其中1-4口支持IEEE 802.3af/at PoE国际标准,外置65W电源。 |
ONV-POE33064PF-at |
非网管4个10/100/1000M RJ45端口+2个1000M 上联SFP光口插槽,POE光纤交换机,其中1-4口支持IEEE 802.3af/at PoE国际标准,外置110W电源。 |
名称 |
型号 |
描述 |
单位 |
1.25G光模块 |
ONV-2630 |
SFP光模块,1.25G,多模双纤850nm,传输距离:550m,LC接口,支持DDM功能,支持热拔插。 |
只 |
ONV-2632 |
SFP光模块,1.25G,单模双纤1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,LC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2612-T-SC |
SFP光模块,1.25G,单模单纤TX1310nm/RX1550nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
ONV-2613-R-SC |
SFP光模块,1.25G,单模单纤TX1550nm/RX1310nm,传输距离:20km,SC接口,支持DDM功能,支持热拔插。 |
只 |
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口,(光转电) |
只 |
型号 |
ONV- POE33064PF |
ONV- POE33064PF-at |
固定端口 |
4个10/100/1000Base-T POE口(Data/Power) 2个1000Base-X SFP光口插槽 (Data) |
|
POE端口 |
1-4端口支持IEEE802.3af/at标准POE供电 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3z 1000Base-X; IEEE802.3x |
|
供电标准 |
符合IEEE802.3af/at国际标准 |
|
网口特性 |
1-4口10/100/1000Base-T 自动侦测,全/半双工MDI/MDI-X自适应 |
|
光口特性 |
千兆SFP 光纤接口,默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块,LC) |
|
转发模式 |
存储转发(全线速) |
|
背板带宽 |
12Gbps (无阻塞) |
|
包转发率@64byte |
8.93Mpps |
|
MAC地址表 |
2K |
|
包转发缓存 |
2M |
|
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
|
光缆 |
多模 :850nm 0~550M , 单模 :1310nm 0~40KM , 1550nm 0~120KM 。 |
|
供电引脚 |
默认1/2(+),3/6(-);可选订4/5(+),7/8(-),4芯供电 |
|
最高单口/平均功率 |
30W/15.4W |
30W/30W |
总功率/输入电压 |
65W (DC52V) |
110W (DC52V) |
整机功耗 |
待机功耗:<5W;满载功耗:<65W |
待机功耗:<6W;满载功耗:<110W |
LED指示灯 |
电源指示灯 :PWR(绿色); 数据指示灯:Link(黄色);POE指示灯:PoE(绿色) |
|
配套电源 |
外置电源适配器 AC:100~240V 50-60Hz 1.1A |
外置电源适配器 AC:100~240V 50-60Hz 2.0A |
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
|
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
|

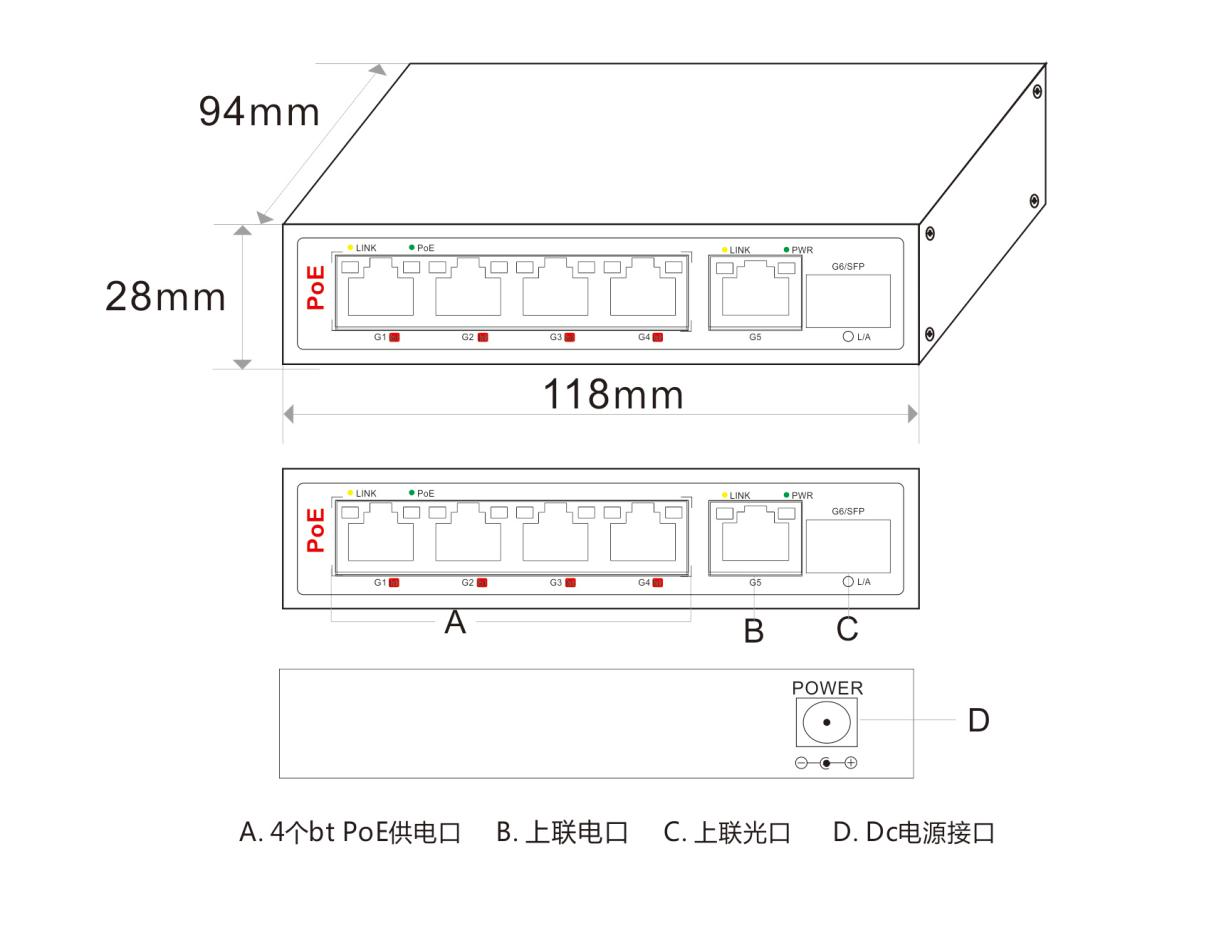

外观尺寸(L*W*H) |
118*95*28mm |
|
净重/毛重 |
<0.35kg / <1.0kg |
|
安装方式 |
桌面式、壁挂式安装 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us;防护等级:IP30 |
|
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
|
质保期 |
交换机3年,终身维护 |
在线客服
