产品概述

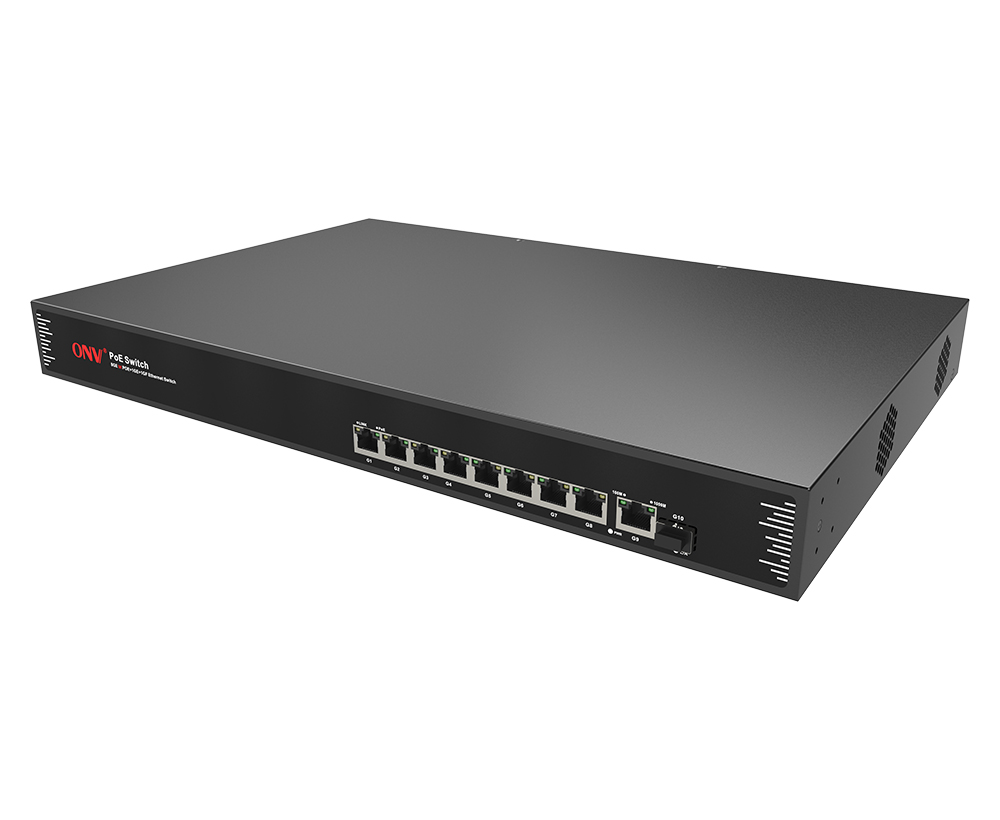

POE33108PFG-bt系列是ONV自主研发的全千兆bt PoE交换机，具备9个10/100/1000M 自适应RJ45端口+ 1个1000M SFP光口插槽， 其中1-8口支持超大功率71W POE输出，并且向下兼容IEEE 802.3af/at PoE标准，单端口PoE功率高达95W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为PTZ网络球机，大功率无线AP，大功率网络多媒体音箱，大功率POE照明等终端提供稳定、安全、可靠电力输出和数据传输，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。非网管机型，即插即用，无需配置，使用简单方便；
产品特点
n 全千兆接入，千兆光电上行
◇ 全系列支持“全千兆以太网口+千兆独立网口+千兆独立光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 智能PoE供电功能
◇ 8个10/100/1000Base-T RJ45端口支持bt PoE供电，满足安防监控、电话会议系统、无线覆盖等场景超大功率PoE供电的需求。
◇ 单端口POE最大输出功率为90W，并向下兼容IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
n 设备稳定可靠
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
n 操作简单
◇ 即插即用，无需配置，简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆bt POE交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
五金安装套件 |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
默认配置电源 |
|
POE33108PFG-bt |
非网管9个10/100/1000M RJ45端口+ 1个1000M SFP上联光口插槽，以太网bt POE交换机，1-8口支持IEEE802.3bt PoE输出，并向下兼容IEEE 802.3af/at PoE国际标准，内置电源，支持1U机架式安装。 |
600W |
|
说明：本产品默认不配套光模块，如需选购，请参考配件产品信息。 |
||
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
设备名称 |
设备信息 |
|
ONV-POE33064P-bt |
非管理6个10/100/1000M RJ45端口，以太网bt POE交换机，1-4口支持超大功率90W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE33064PF-bt |
非管理4个10/100/1000M RJ45端口+ 2个1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率90W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE33064PFG-bt |
非管理5个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率90W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE31064P-bt |
非管理6个10/100M RJ45端口，以太网bt POE交换机，1-4口支持超大功率90W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE31064PF-bt |
非管理4个10/100M RJ45端口+ 2个155M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率90W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE31004PF-bt |
非管理4个10/100M RJ45端口+ 1个155M上联SC光口，以太网bt POE交换机，1-4口支持超大功率90W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE33016PF-bt |
非网管16个10/100/1000M RJ45端口+ 2个1000M SFP上联光口插槽，以太网bt POE交换机，1-16口支持IEEE802.3bt PoE输出，并向下兼容IEEE 802.3af/at PoE国际标准，内置1200W电源，支持1U机架式安装。 |
|
型号 |
POE33108PFG-bt |
|
端口特征 |
|
|
固定端口 |
8个10/100/1000Base-T POE口（Data/Power） 1个10/100/1000Base-T 上联RJ45端口 (Data) 1个1000Base-X SFP光口插槽 (Data) |
|
网口特性 |
1-8口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块，需要另购,(可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模——工作波长：850nm ，传输距离：0～500M； 单模——工作波长：1310nm，传输距离：0～40KM； 工作波长：1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
20Gbps （无阻塞） |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
2M |
|
巨型帧 |
9.2K |
|
LED指示灯 |
电源指示灯：PWR(绿色)；数据指示灯：Link（黄色）；POE指示灯：PoE（绿色）；上联口速率指示灯：SPEED（绿色） |
|
PoE与电源特征 |
|
|
PoE端口 |
1-8端口支持IEEE802.3bt,并向下兼容IEEE802.3af/at标准POE供电 |
|
供电引脚 |
默认支持1/2,4/5(+)&3/6,7/8(-) 8芯供电 |
|
最高单口PoE功率 |
90W，标准IEEE802.3af/at/bt，8个端口同时使用时，平均每端口功率最大71W |
|
总功率/输入电压 |
600W 交流（AC100-240V） |
|
整机功耗 |
待机功耗：＜10W；满载功耗：＜600W |
|
配套电源 |
内置开关电源，AC：100～240V 50-60Hz 4.1A |
|
物理规格参数 |
|
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
437.8*214.5*44.3 |
|
净重/毛重 |
＜2.5kg /＜3.0kg |
|
安装方式 |
桌面、1U/19寸机柜安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
质保期 |
交换机3年，终身维护 |
