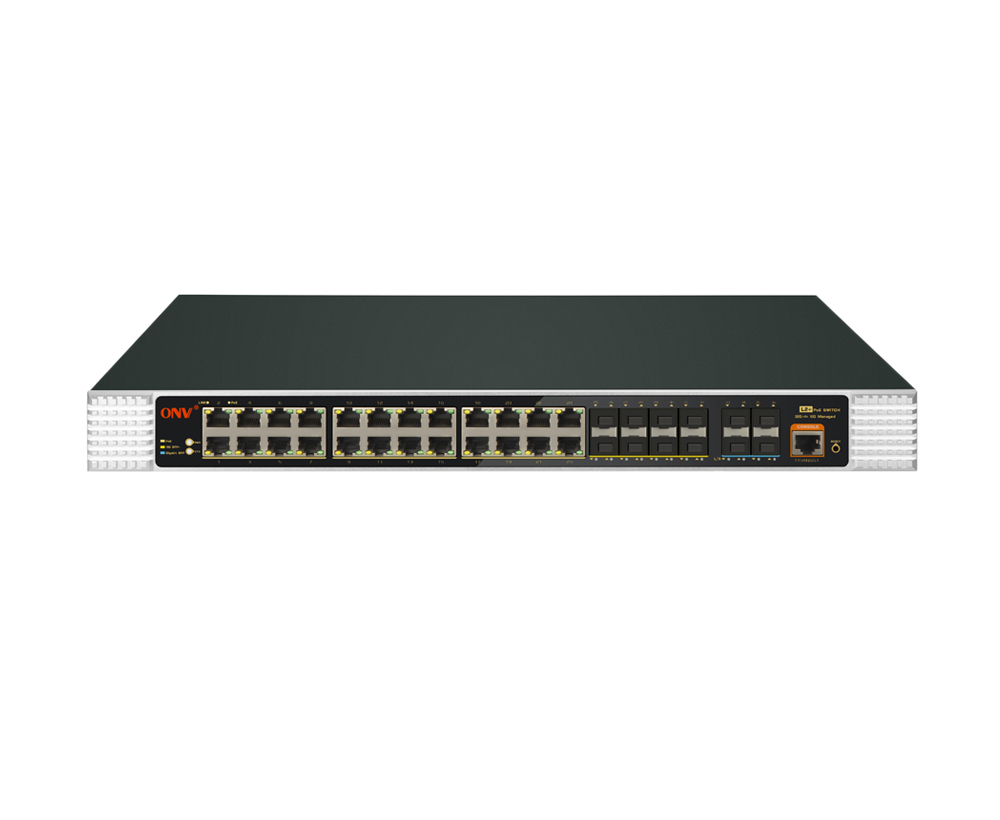

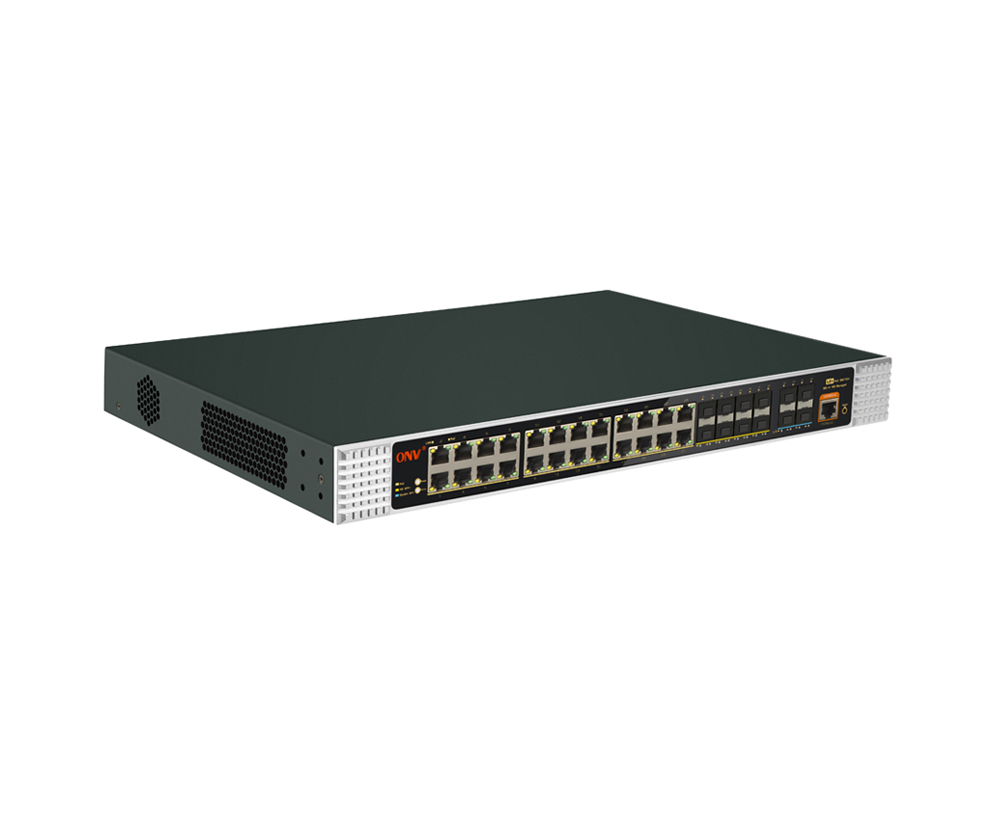

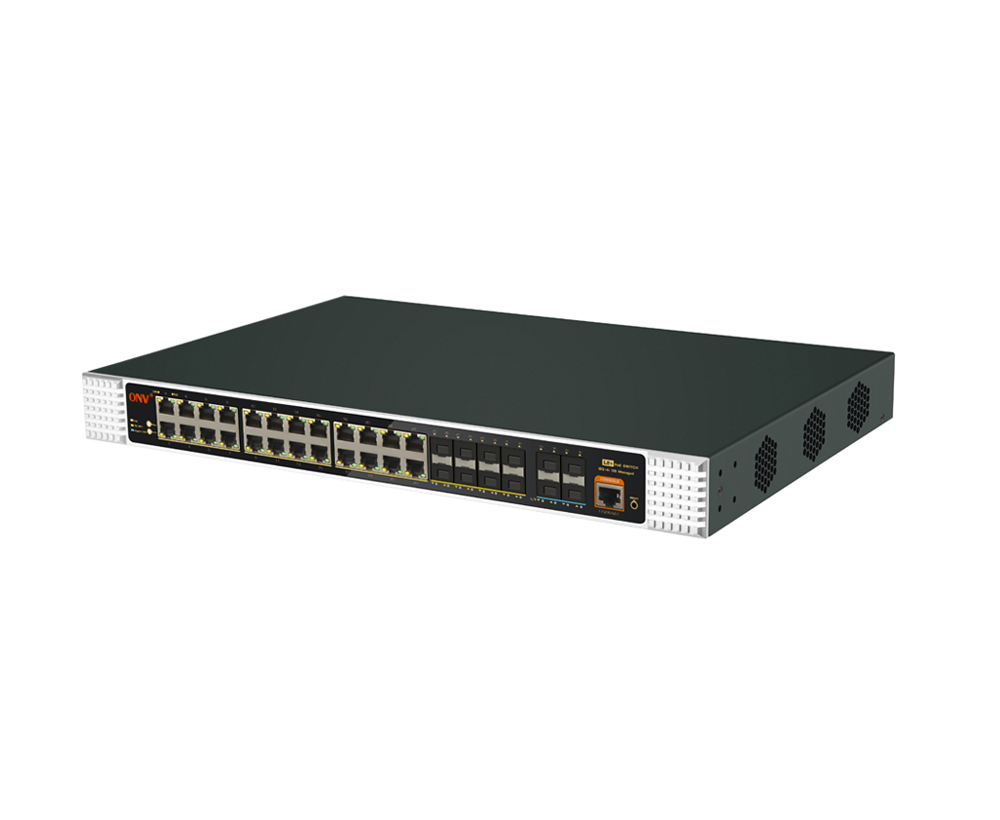

36口万兆上联三层网管工业POE交换机

型号： ONV-IPS58036FM

NV-IPS58036PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000M SFP光口插槽（复用光口）+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

我要询价

产品描述
产品参数
典型应用
相关附件
相关产品

产品概述

ONV-IPS58036PFM系列是ONV自主研发的万兆上联三层网管工业PoE光纤交换机，支持24个10/100/1000Base-T自适应RJ45端口+8个100/1000M SFP光口插槽（复用光口）+4个1/10G 万兆SFP+光口插槽。其中1-24端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

ONV-IPS58036PFM具备L3网管功能，支持IPV4/IPV6管理，支持动态/静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行PoE供电管理，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。

产品特点

n 千兆接入，万兆上行

◇ 全系列支持“千兆以太网口+光电复用口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

n 智能PoE供电功能

◇ 24个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备，单端口最大PoE输出功率为30W。

◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。

◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看。

n 强大业务处理能力

◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。

◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。

◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。

◇ 支持IGMP SnoopingV1/V2/V3组播协议，支持IGMP，满足多终端高清视频监控和视频会议接入需求。

◇ 支持ERPS快速环网与STP/RSTP/MSTP生成树协议，消除二层环路、实现链路备份。

◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。

n 完备的安全防护机制

◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。

◇ 支持端口隔离。

◇ 支持端口广播风暴抑制。

◇ 支持IP+MAC+端口+VLAN四元灵活组合绑定功能。

n 设备稳定可靠

◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，超强散热，保证产品稳定运行。

◇ 采用ONV自主研发的电源，双电源冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。

n 轻松的运维管理

◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2C/V3）等多样化的管理和维护方式。

◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。

◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。

◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。

◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。

◇ 支持NMS平台集群化管理。

包装清单

包装清单	物品名称	数量	单位
	36口万兆上联三层网管工业POE交换机	1	台
	AC电源线	1	根
	RJ45-DB9适配转换线	1	根
	五金安装套件(挂耳）	1	对
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	标配电源功率
ONV-IPS58036PFM	L3网管型24个10/100/1000M RJ45端口+8个100/1000M SFP光口插槽（复用光口）+ 4口1/10G SFP+万兆光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，内置冗余双电源，支持标准1U/19寸机柜安装。	2*400W
ONV-IPS58036PFM-at		2*600W
说明：本产品默认不配套SFP+光模块，如需选购，请参考配件产品信息。

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
10G光模块	6630	SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。	只
	7832	SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-33	SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	7832-27	SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只

相关产品

设备名称	设备信息
ONV-IPS58048PFM	L3网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-48口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。
ONV-IPS58028PFM	L3网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+光口插槽，工业POE光纤交换机，其中1-24口支持IEEE 802.3af/at PoE国际标准，支持双AC+DC冗余电源输入，支持标准1U/19寸机柜安装。

型号	ONV-IPS58036PFM		ONV-IPS58036PFM-at
端口特征
固定端口	24个10/100/1000Base-T POE口（Data/Power） 8个100/1000M SFP光口插槽（Data)复用口 4个1/10G SFP+ 万兆上联光纤插槽 (Data) 1个Console RS232控制口(115200,N,8,1) 2个AC100-240V 交流输入接口 1组DC12-48V 直流输入接口（支持反接保护功能） 1路告警开关量接口（FAULT）
网口特性	1-24口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e/6 or later UTP(≤100 meter)
光口特性	千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光口扩展	支Turbo超频2.5G光模块扩展及组环
光缆	多模 ——工作波长：850nm ，传输距离：0～500M； 850nm ，传输距离：0～300M（10G)；单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
交换芯片参数
网管类型	L3
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	336Gbps （无阻塞）
包转发率@64byte	95.23Mpps
CPU	800MHz
DRAM	1GB
FLASH	128MB
MAC地址表	16K
包转发缓存	12MB
巨型帧	12KB
LED指示灯	电源指示灯：PWR(黄色)；系统指示灯：SYS(黄色)；网络指示灯：Link/Act(黄色)，光口： L/A(绿色)；POE工作指示灯：PoE(绿色)；
一键还原开关	有（按住开关10秒后松开，即可恢复出厂设置）
PoE与电源特征
PoE端口	1-24端口支持IEEE802.3af/at标准POE供电
PoE管理	支持每端口PoE开/关，af/at实时功率显示支持每端口PoE工作状态显示
供电引脚	默认，仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	2*400W，交流（AC100-240V）	2*600W，交流（AC100-240V）
整机功耗	待机功耗：＜20W；满载功耗：＜380W	待机功耗：＜22W；满载功耗：＜600W
配套电源	内置开关电源，AC：100～240V 50-60Hz 5.0A	内置开关电源，AC：100～240V 50-60Hz 6.6A
电源输入接口	双输入电源接口设计：AC交流供电优先，支持防反接保护，掉电自动切换直流DC连接 1组DC12-48V输入接口；1路告警开关接口；2组AC电源输入接口
物理规格参数
工作温度/湿度	-20～+75°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
散热方式	风扇主动散热
外观尺寸（LWH）	440x378x44.5mm
净重/毛重	＜6.0kg / ＜6.3kg	＜6.5kg / ＜6.8kg
安装方式	桌面式、1U/19寸机柜安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us；防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15 Class A；RoHS；
质保期	交换机5年，终身维护
网管业务特性
端口	支持IEEE802.3x流控（全双工）支持基于端口速率的广播风暴抑制支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow Interval) 支持端口EEE绿色以太网节能配置及状态查看支持巨型帧配置，最大的支持12000byte巨型帧支持端口异常保护机制支持光口SFP模块DDMI实时数字诊断功能
三层功能	支持L3网管功能，支持IPV4/IPV6双栈管理支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目4000条支持IPV6动态路由OSPFv3、RIPng支持IPV6管理，路由条目1000条支持IPV4/IPV6的VRRP，各支持最大组255个支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6 支持三层路由转发，支持不同网段，不同VLAN之间通信支持IPV4/IPV6的VLANIF接口，各支持最大128个支持IPV4/IPV6静态路由/默认路由，各支持最大条目128个支持ARP协议，最大条目1000个支持NG协议，最大条目1000个
VLAN	支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置支持QinQ 配置支持GVRP VLAN协议
端口汇聚	支持LACP动态聚合支持静态聚合支持最大14个聚合组，每个聚合组最大支持8个端口
生成树	支持STP（IEEE802.1d）支持RSTP（IEEE802.1w）支持MSTP（IEEE802.1s）支持STP BPDU Guard、BPDU过滤和BPDU转发
ERPS环网	支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032
组播	支持IGMP Snooping v1/v2/v3、最多支持1024个组播组支持用户快速离开机制支持组播VLAN 支持MLD Snooping 支持MVR（组播局域网注册）
镜像	支持基于端口的双向流量镜像支持1对多镜像最多支持4个端口会话
QoS	支持Diff-Serv QoS 每个端口支持8个输出队列支持802.1p/DSCP优先级映射支持队列调度机制（SP、WRR、SP+WRR）支持优先级标记Mark/Remark 支持基于流的包过滤支持基于流的重定向支持基于流的限速
