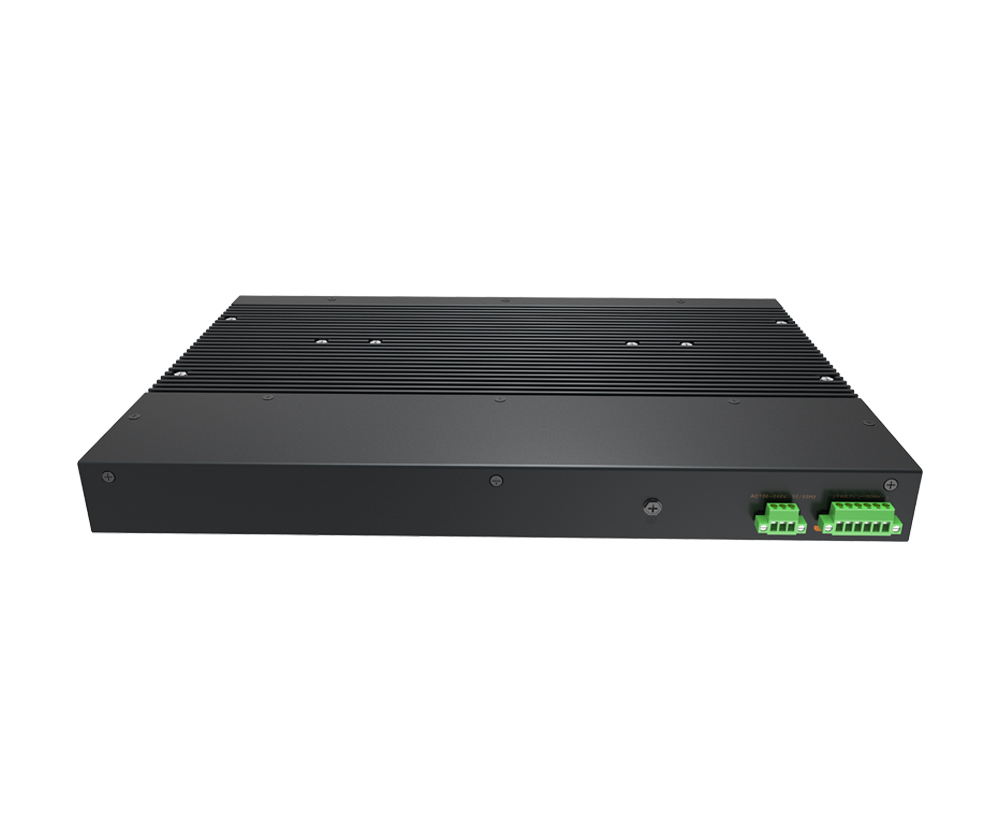

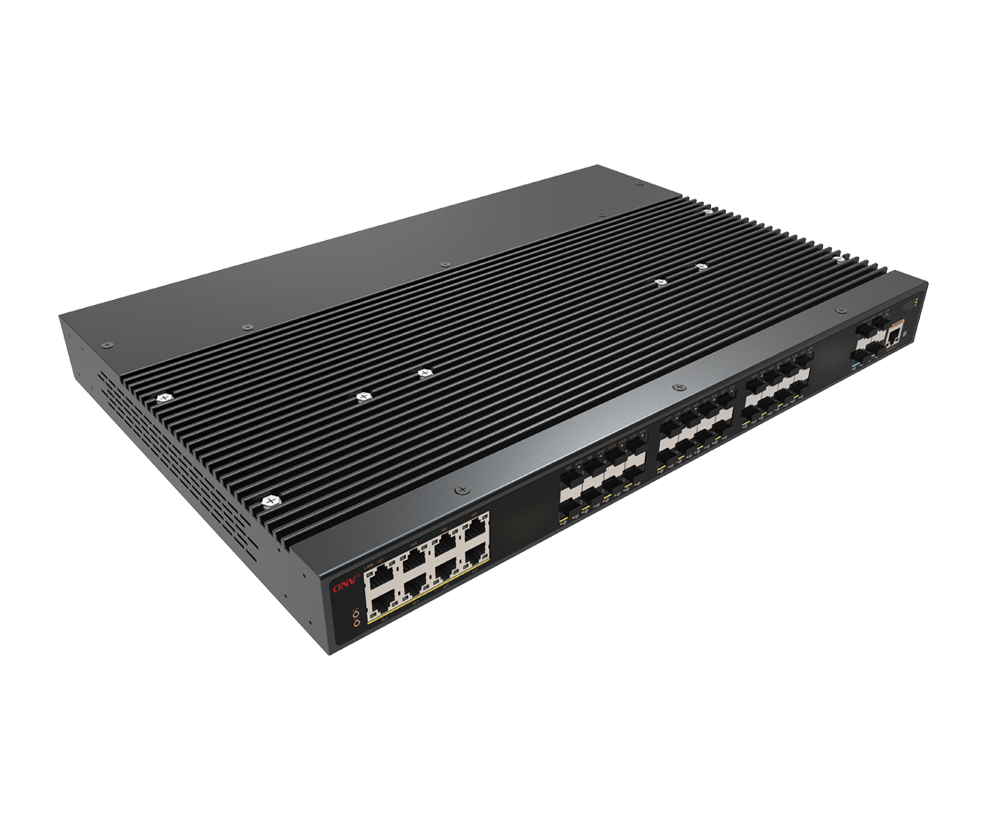

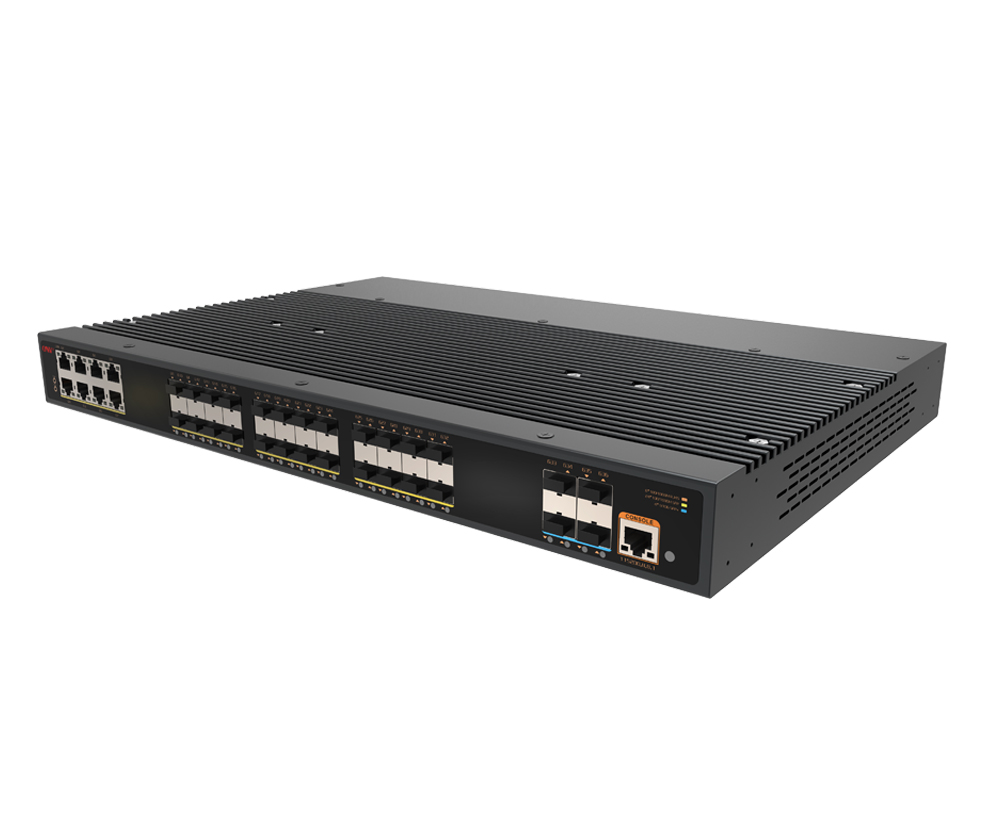

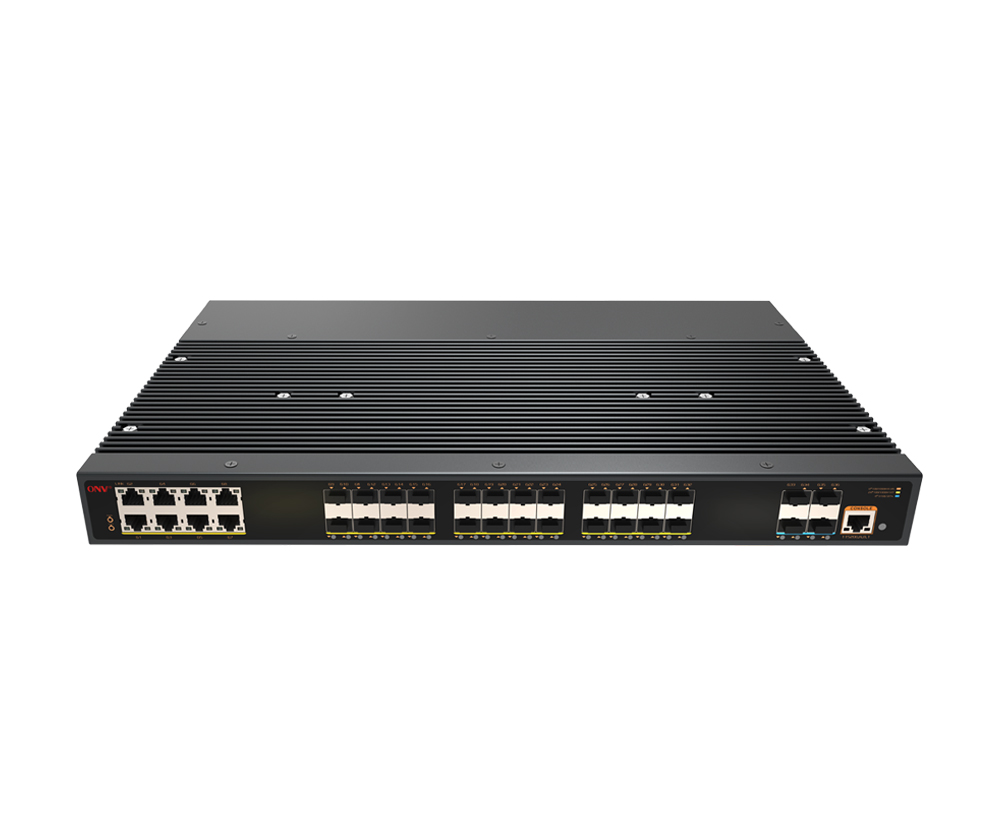

产品概述
ONV-IPS36368FM系列是ONV自主研发的二层网管以太网多光口交换机，支持8个10/100/1000Base-T自适应RJ45端口+24个100/1000Base-X SFP光口插槽+4个1/10G 万兆SFP+光口插槽。所有端口支持线速转发。
ONV-IPS36368FM具备L2+网管功能，支持IPV4/IPV6管理，支持静态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。满足各种工业以太网应用环境的需求，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
全千兆线速接入，万兆上行
◇全系列支持“千兆以太网口+万兆光口上联”组合，方便用户灵活组网，满足各种场景组网需求；
◇所有端口支持无阻塞线速转发，传输更流畅。
◇支持IEEE 802.3x全双工流控和Backpressure半双工流控。
强大业务处理能力
◇支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇支持IGMP V1/V2组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
完备的安全防护机制
◇支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇支持端口隔离。
◇支持端口广播风暴抑制。
◇支持端口+MAC绑定，IP+MAC+端口绑定功能。
设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。
轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测、线缆长度检测。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
36口万兆上联网管工业以太网光纤交换机 |
1 |
台 |
|
|
AC电源线 |
1 |
根 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
五金安装套件 |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。 |
|||
|
设备信息 |
|
|
ONV-IPS36368FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装。 |
|
ONV-IPS38368FM |
L3网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4口1/10G SFP+万兆光口插槽，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装。 |
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-G |
工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-G |
工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
10G光模块 |
ONV-6630 |
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-7832 |
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-7832-33 |
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-7832-27 |
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
设备名称 |
设备信息 |
|
ONV-IPS33018FM |
L2+网管型16个10/100/1000M RJ45端口+ 2个100/1000M SFP光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
|
ONV-IPS33026FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个100/1000M SFP光口插槽口（含2个复用口），工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
|
ONV-IPS36028FM |
L2+网管型24个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
|
ONV-IPS36036FM |
L2+网管型24个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
|
ONV-IPS36048FM |
L2+网管型48个10/100/1000M RJ45端口+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
|
ONV-IPS36448FM |
L2+网管型12个10/100/1000M RJ45端口+ 28个100/1000M SFP光口插槽+ 4个1/10G SFP+万兆光口插槽口，工业以太网交换机，内置60W电源，支持标准1U/19寸机柜安装，支持双AC+DC冗余电源输入(凤凰端子连接)。 |
|
型号 |
ONV-IPS36368FM |
ONV-IPS38368FM |
|
端口特征 |
||
|
固定端口 |
8个10/100/1000Base-T RJ45端口（Data） 24个100/1000Base-X SFP光口插槽（Data) 4个1/10G 万兆SFP+上联光口插槽 (Data) 1个Console控制口(115200,N,8,1) 1个AC100-240V 交流输入接口 2组DC12V 直流输入接口（支持反接保护功能） 1路告警开关量接口（FAULT） |
|
|
网口特性 |
1-8口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
千兆SFP/万兆SFP+ 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
|
光口扩展 |
支持Turbo超频2.5G光模块扩展及组环网 |
|
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 传输距离：0～300M（10G)； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
|
交换芯片参数 |
||
|
网管类型 |
L2+ |
L3 |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
598Gbps （无阻塞） |
|
|
包转发率@64byte |
107.14Mpps |
|
|
MAC地址表 |
32K |
|
|
包转发缓存 |
32M |
|
|
巨型帧 |
9.6K |
|
|
LED指示灯 |
电源指示灯 ：PWR(黄色) ；系统指示灯：SYS(黄色)；网络指示灯 ：Link/Act(黄色)，光口： L/A(绿色)； |
|
|
一键还原开关 |
有 |
|
|
电源特征 |
||
|
总功率/输入电压 |
60W（AC100-240V） |
|
|
整机功耗 |
待机功耗：＜35W；满载功耗：＜50W |
|
|
配套电源 |
内置开关电源，AC：100～240V 50-60Hz 0.65A |
|
|
电源输入接口 |
双输入电源接口设计：AC供电优先，支持防反接保护，掉电自动切换DC连接 2组DC12V输入接口；1路告警开关接口；1组AC电源输入接口 |
|
|
物理规格参数 |
||
|
工作温度/湿度 |
-40～+80°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
440*298*44mm |
|
|
净重/毛重 |
＜5.3kg / ＜5.8kg |
|
|
安装方式 |
桌面式、1U/19寸机柜安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； |
|
|
质保期 |
交换机5年，终身维护 |
|
|
网管业务特性 |
||
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为64Kbps 支持端口温度保护设置 支持端口EEE 绿色以太网节能配置 |
|
|
三层功能 |
支持L2+网管功能， 支持三层软件路由转发，支持不同网段，不同VLAN之间通信 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个 |
支持L3网管功能，支持IPV4/IPV6管理 支持三层软件路由全线速转发，支持不同网段，不同VLAN之间通信 支持静态路由/默认路由，最大条目128个 支持ARP协议，最大条目1024个 |
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 |
|
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大18个聚合组，每个聚合组最大支持8个端口 |
|
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） |
|
|
工业级环网协议 |
支持G.8032(ERPS)，最多支持255个环，每环最多支持254个设备 环网自愈时间小于20ms |
|
|
组播 |
支持IGMP Snooping v1/v2、最多支持1024个组播组 支持用户快速离开机制 支持MLD Snooping v1/v2 支持组播VLAN |
|
|
镜像 |
支持基本端口的双向流量镜像 |
|
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
|
安全特性 |
支持用户分级管理和口令保护 支持IEEE802.1X认证/集中MAC地址认证 支持AAA&RADIUS认证 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 |
|
|
DHCP |
支持DHCP Serve 支持DHCP Client 支持DHCP Relay 支持DHCP Snooping |
|
|
管理与维护 |
支持Console/AUX Modem/Telnet/SSH2.0 CLI命令行配置 支持WEB网管（支持HTTPS） 支持FTP、TFTP、Xmodem、SFTP文件上下载管理 支持SNMP V1/V2C/V3 支持一键还原 支持NTP时钟 支持系统工作日志 支持Ping检测 支持线缆长度状态检测 支持CPU即 | |
