包装清单 |
物品名称 |
数量 |
单位 |
|
2口百兆工业以太网光纤交换机 |
1 |
台 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备信息 |
建议电源功率 |
|
|
ONV-IPS31021F |
非管理1个10/100M RJ45端口+ 1个155M上联SC光口，工业以太网光纤交换机，默认配置SC口1310mm/20km单模双纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
ONV-IPS31021F-M |
非网管1个10/100M RJ45端口+ 1个155M 上联SC光口，工业以太网交换机，默认配置SC口850nm/0.5km或1310mm/2km多模双纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
ONV-IPS31021F-A |
非网管1个10/100M RJ45端口+ 1个155M 上联SC光口，工业以太网交换机，默认配置SC口1310mm/20km单模单纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
ONV-IPS31021F-B |
非网管1个10/100M RJ45端口+ 1个155M 上联SC光口，工业以太网交换机，默认配置SC口1550mm/20km单模单纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
ONV-IPS31032F |
非管理2个10/100M RJ45端口+ 1个155M上联SC光口，工业以太网光纤交换机，默认配置SC口1310mm/20km单模双纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
ONV-IPS31032F-M |
非网管2个10/100M RJ45端口+ 1个155M 上联SC光口，工业以太网交换机，默认配置SC口850nm/0.5km或1310mm/2km多模双纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
ONV-IPS31032F-A |
非网管2个10/100M RJ45端口+ 1个155M 上联SC光口，工业以太网交换机，默认配置SC口1310mm/20km单模单纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
ONV-IPS31032F-B |
非网管2个10/100M RJ45端口+ 1个155M 上联SC光口，工业以太网交换机，默认配置SC口1550mm/20km单模单纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
12W/24W |
|
说明：本产品默认不配套电源，如需选购，请参考配件产品信息。 |
||
|
名称 |
型号 |
描述 |
单位 |
|
工业24W导轨电源 |
GWS-DP24-24 |
导轨型 24W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，0.35A 额定输出电压：DC 24V 1.0A 工作温度：-40℃—+70℃ |
只 |
相关产品信息
|
设备名称 |
设备信息 |
|
ONV-IPS31004F |
非网管4个10/100M RJ45端口+ 1个155M SC光口，工业以太网光纤交换机，默认配置SC口1310mm/20km单模双纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
|
ONV-IPS31064F |
非网管4个10/100M RJ45端口+ 2个155M SFP光口插槽，工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。 |
|
ONV-IPS31084F |
非管理6个10/100M RJ45端口+ 2个155M上联SC光口，工业以太网光纤交换机，默认配置SC口1310mm/20km单模双纤光模块，支持双DC冗余电源输入，支持导轨式安装。 |
|
ONV-IPS31108FB |
非网管8个10/100M RJ45端口+ 2个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽（复用口），工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。 |
|
ONV-IPS31108F-8EF |
非网管8个155M SFP光口插槽+ 2个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽（复用口），工业以太网光纤交换机，支持双DC冗余电源输入，支持导轨式安装。 |
|
型号 |
ONV-IPS31021F |
ONV-IPS31032F |
|
端口特征 |
||
|
固定端口 |

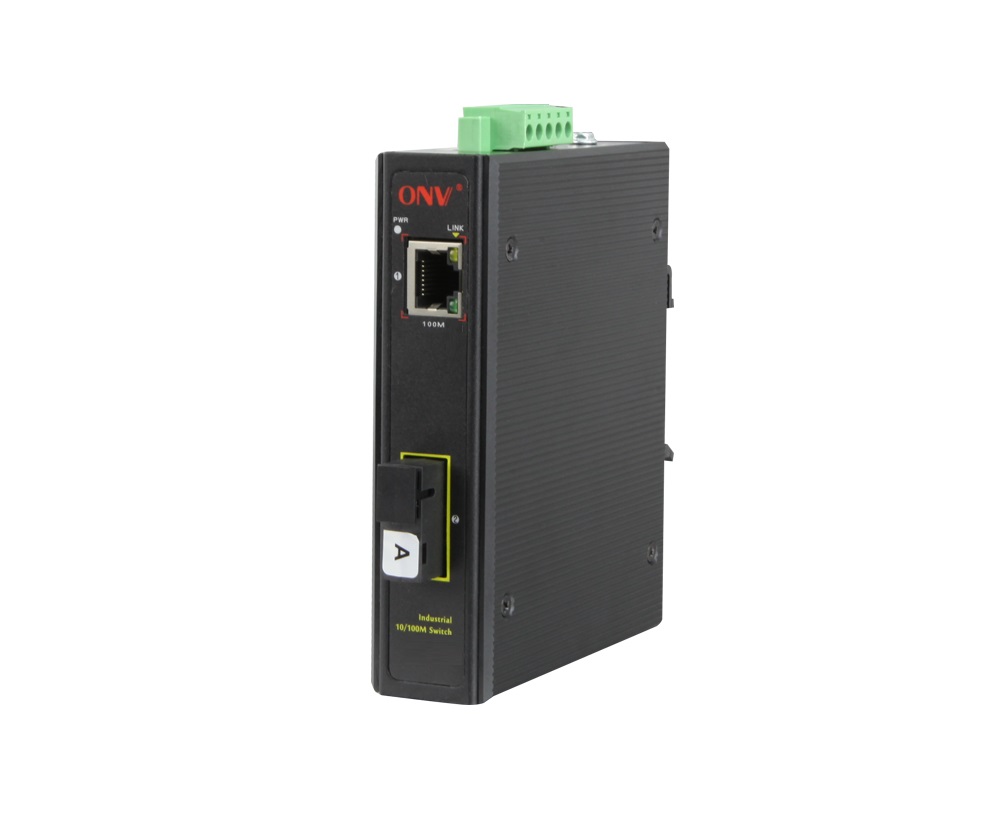

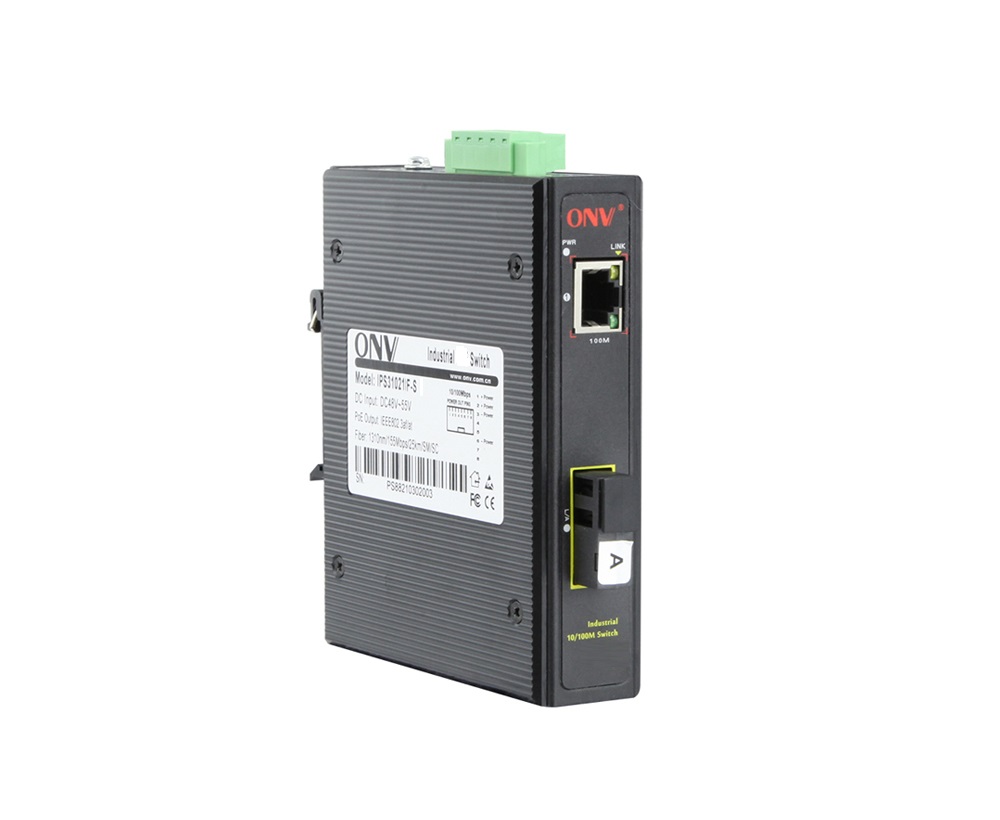

1个10/100Base-TX RJ45端口（Data） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
2个10/100Base-TX RJ45端口（Data） 1个155M上联SC光口 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子） |
|
网口特性 |
以太网口支持10/100Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
默认配套光模块为单模双纤20km,SC接口；多模双纤与单模单纤详见产品选型表 |
|
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M；1310nm,传输距离：0～2KM； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
|
交换芯片参数 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3u 100Base-FX； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
1.6Gbps(无阻塞） |
|
|
包转发率@64byte |
0.30Mpps |
0.45Mpps |
|
MAC地址表 |
1K |
|
|
包转发缓存 |
768K |
|
|
巨型帧 |
1536bytes |
|
|
LED指示灯 |
电源指示灯 ：PWR（绿色） ； 网络指示灯 ： Link（黄色）；光纤指示灯：L/A（绿色）。 |
|
|
电源特征 |
||
|
工作电压 |

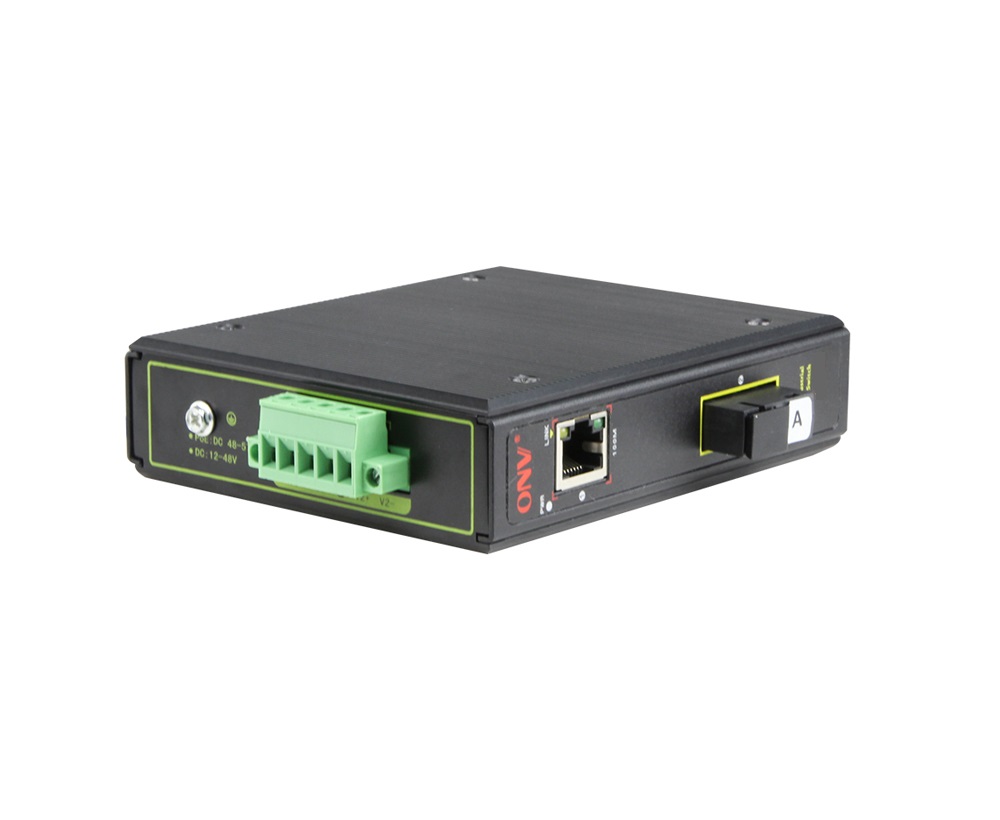

直流供电，DC12-48V超宽电压，工规5P凤凰端子连接，支持防反接保护 |
|
|
整机功耗 |
待机功耗：＜3W；满载功耗：＜5W |
待机功耗：＜4W；满载功耗：＜6W |
|
配套电源 |
无，可选购工业电源24V/24W，见配件信息表选购使用 |
|
|
物理规格参数 |
||
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+85°C；5%～95% RH无凝结 |
|
|

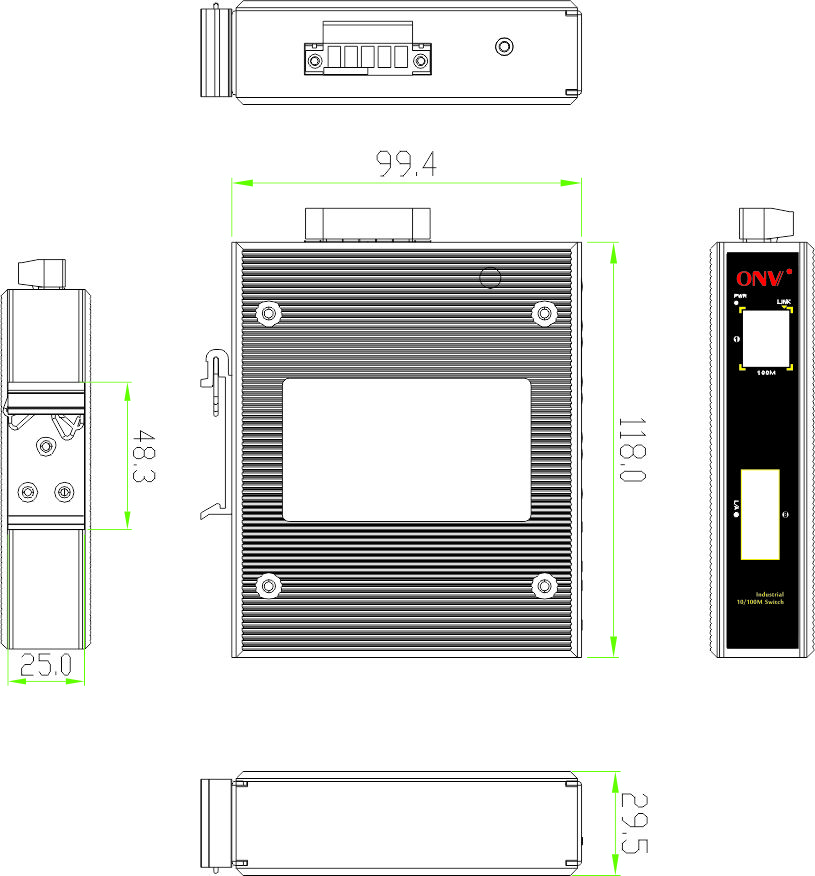

外观尺寸（L*W*H） |
119*100*30mm |
|
|
净重/毛重 |
＜0.5kg / ＜0.7kg |
|
|
安装方式 |

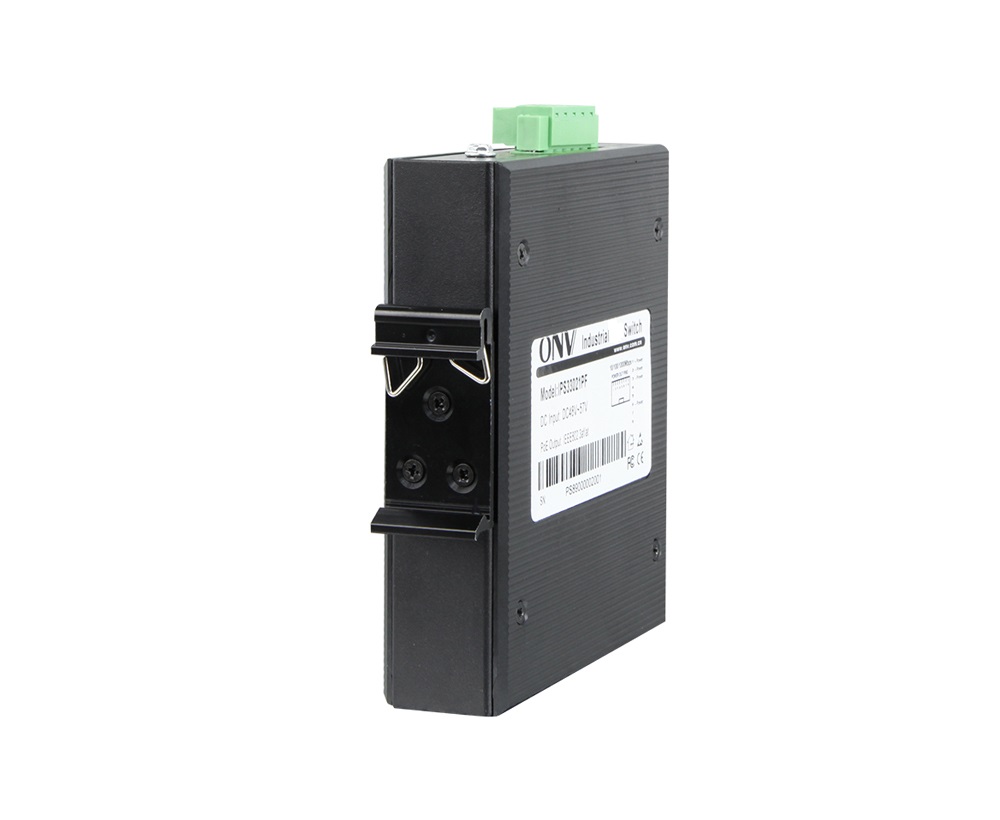

桌面式、35mm DIN卡轨式安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； RoHS； |
|
|
质保期 |
交换机5年，终身维护 |
|
