产品概述

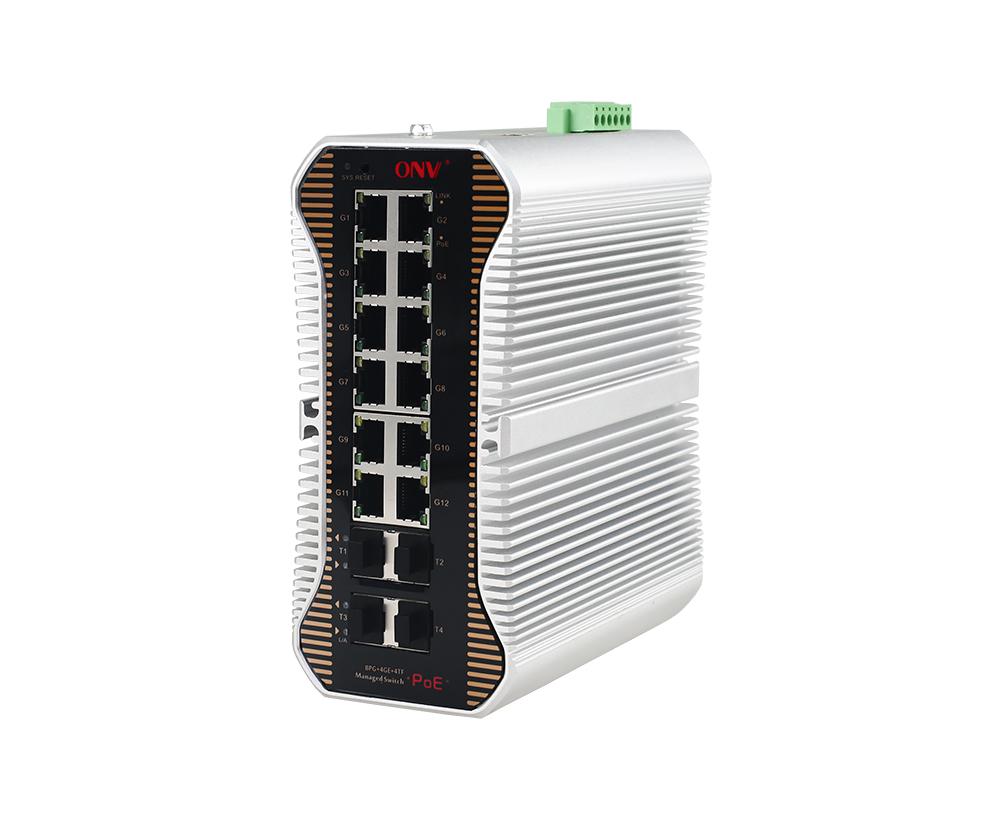

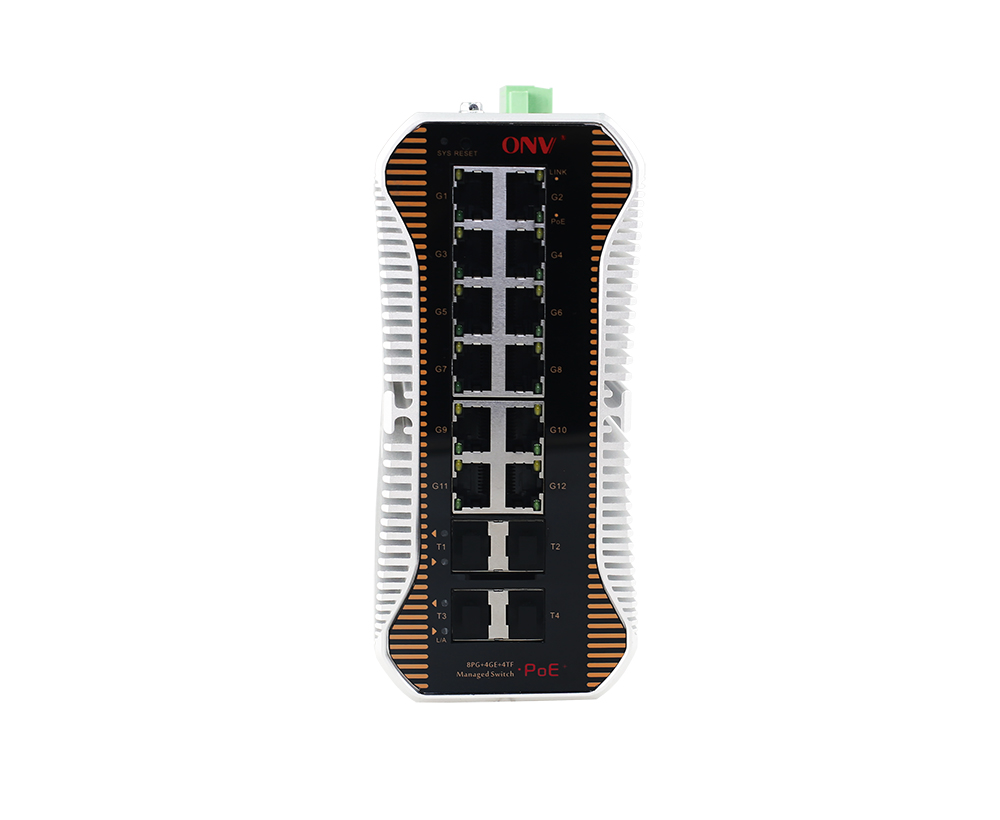

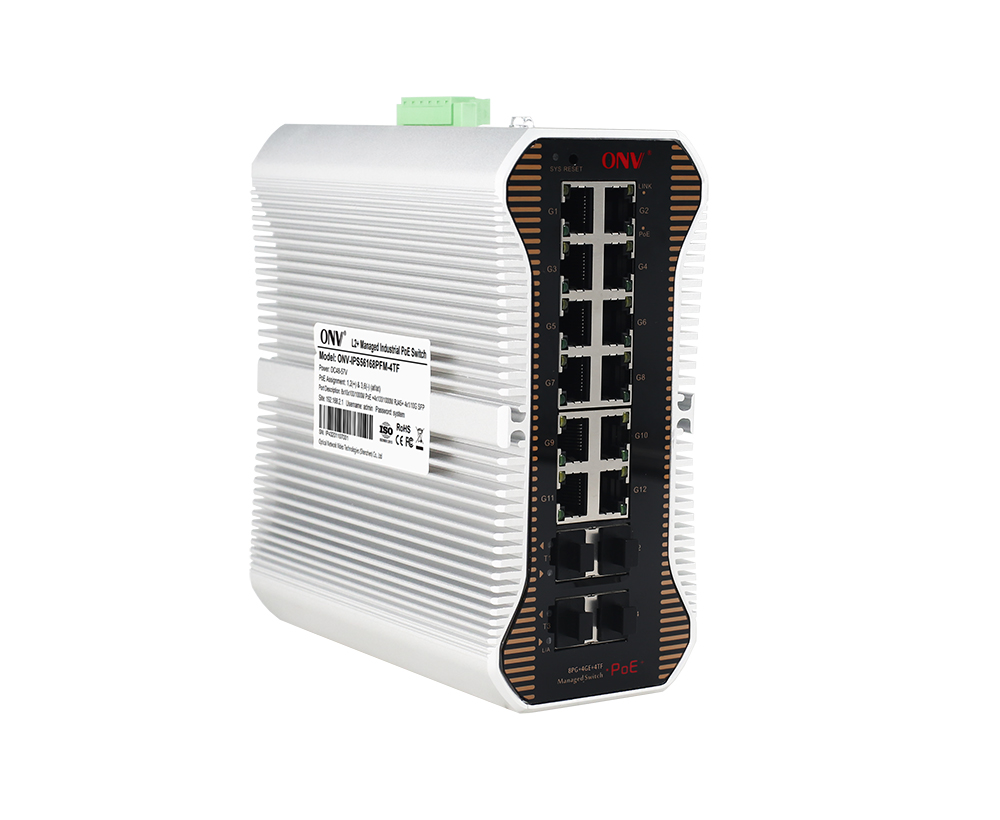

ONV-IPS56168PFM-4TF系列是ONV自主研发的万兆上联三层网管工业POE光纤交换机，支持12个10/100/1000Base-T自适应RJ45端口+4个1/10G 万兆SFP+光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
ONV-IPS56168PFM-4TF具备L3网管功能，支持IPV4/IPV6管理，支持动态路由转发，支持完备的安全防护机制、完善的ACL/QoS策略和丰富的VLAN功能，易于管理维护。支持多种网络冗余协议STP/RSTP/MSTP(<50ms)以及（ITU-T G.8032）ERPS(<20ms)提升链路备份和网路可靠性，当单向网络故障时，可以迅速恢复通信，保证重要应用的不间断通讯。根据实际应用需要，通过Web、CLI、SNMP、Telnet等网管方式，进行端口管理，路由地址管理，端口流量控制，VLAN划分，IGMP、安全策略等多种应用业务配置。ONV-IPS56168PFM-4TF工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达35 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。
产品特点
n 千兆接入，光口上行
◇ 全系列支持“千兆以太网口+万兆光口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
n 智能PoE供电功能
◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。
◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备,单端口最大PoE输出功率为30W。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
◇ 支持POE网管功能，可以通过网管配置，实现PoE各端口开启/关闭，端口功率状态查看，时间调度等。
n 强大业务处理能力
◇ 支持IEEE 802.1Q VLAN，用户可以按需求灵活划分VLAN，支持Voice VLAN,支持QinQ配置。
◇ 支持QoS，支持基于端口、基于802.1P和基于DSCP的三种优先级模式和Equ、SP、WRR、SP+WRR四种队列调度算法。
◇ 支持ACL，通过配置匹配规则、处理操作以及时间权限来实现对数据包的过滤，提供灵活的安全访问控制策略。
◇ 支持IGMP V1/V2/V3组播协议，支持IGMP Snooping，满足多终端高清视频监控和视频会议接入需求。
◇ 支持工业快速环网ERPS和STP/RSTP/MSTP生产树协议，消除二层环路、实现链路备份。
◇ 支持静态汇聚和动态汇聚，有效增加链路带宽，实现负载均衡、链路备份，提高链路可靠性。
n 完备的安全防护机制
◇ 支持802.1X认证，为局域网计算机提供认证功能，并根据认证结果对受控端口的授权状态进行控制。
◇ 支持端口隔离。
◇ 支持端口广播风暴抑制。
◇ 支持端口+MAC绑定，IP+MAC+端口绑定功能。
n 设备稳定可靠
◇ 主机低功耗、风扇主动散热设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 用户可通过电源指示灯(PWR)、系统运行指示灯（SYS）、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。
n 轻松的运维管理
◇ 支持Web网管、CLI命令行（Console，Telnet）、SNMP（V1/V2/V3）、Telnet等多样化的管理和维护方式。
◇ 支持HTTPS、SSLV3、SSHV1/V2等加密方式，管理更安全。
◇ 支持RMON、系统日志、端口流量统计，便于网络优化和改造。
◇ 支持LLDP，方便网络管理系统查询及判断链路的通信状况。
◇ 支持CPU监控、内存监控、Ping检测。
产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
16口万兆上联网管工业PoE交换机 |
1 |
台 |
|
|
RJ45-DB9适配转换线 |
1 |
根 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
订购信息
|
设备名称 |
设备信息 |
建议电源功率 |
|
ONV-IPS56168PFM-4TF |
L3网管型12个10/100/1000M RJ45端口+4个1/10G SFP+万兆光口插槽，工业POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。 |
120W/240W |
|
说明：本产品默认不配套SFP光模块和电源，如需选购，请参考配件产品信息。 |
||
选配信息
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
10G光模块 |
6630 |
SFP+光模块，10G，多模双纤850nm，传输距离：300m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
7832 |
SFP+光模块，10G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
7832-33 |
SFP+光模块，10G，单模单纤TX1330nm/RX1270nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
7832-27 |
SFP+光模块，10G，单模单纤TX1270nm/RX1330nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
电源选型表
|
名称 |
型号 |
描述 |
单位 |
|
工业120W导轨电源 |
GWS-DP120-48 |
导轨型 120W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，2.0A 额定输出电压：DC 48V 2.5A 工作温度：-40℃—+70℃ |
只 |
|
工业240W导轨电源 |
GWS-DP240-48 |
导轨型 240W单组输出工业电源； 额定输入电压：AC 100V~240V 50-60H，4.3A 额定输出电压：DC 48V 5A 工作温度：-40℃—+70℃ |
只 |
|
型号 |
ONV-IPS56168PFM-4TF |
|
端口特征 |
|
|
固定端口 |
8个10/100/1000Base-T POE口（Data/Power） 4个10/100/1000Base-T RJ45口(Data) 4个1/10G SFP+ 万兆上联光口插槽 (Data) 1个Console控制口(115200,N,8,1) 2组DC48-57V 直流输入接口（支持反接保护功能） 1路掉电告警开关量接口（FAULT） |
|
网口特性 |
1-12口10/100/1000Base-T（X）自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e/6 or later UTP(≤100 meter) |
|
光口特性 |
千兆/万兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光口扩展 |
支Turbo超频2.5G光模块扩展及组环 |
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M（1G）； 850nm ，传输距离：0～300M（10G)； 单模 ——工作波长：1310nm，传输距离：0～40KM； 工作波长： 1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网管类型 |
L2+ |
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3ae 10GBase-SR/LR； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
336Gbps （无阻塞） |
|
包转发率@64byte |
77.38Mpps |
|
CPU |
800MHz |
|
DRAM |
1Gb |
|
FLASH |
128Mb |
|
MAC地址表 |
16K |
|
包转发缓存 |
12Mb |
|
巨型帧 |
12KB |
|
LED指示灯 |
系统指示灯：SYS（绿色）；网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色） |
|
一键还原开关 |
有（长按开关10秒后松开，即可恢复出厂设置） |
|
PoE与电源特征 |
|
|
PoE端口 |
1-8端口支持IEEE802.3af/at标准POE供电 |
|
PoE管理 |
支持每端口PoE输出开/关 支持每端口PoE实时负载功率显示 支持PoE 工作与时间调度 |
|
供电引脚 |
默认仅支持1/2(+)，3/6(-),4芯供电 |
|
最高单口PoE功率 |
30W，符合IEEE802.3af/at国际标准 |
|
整机功耗 |
待机功耗：＜13W；满载功耗：af＜120W,at＜240W |
|
输入电压与接口 |
48-57VDC宽电压；6Pin工业凤凰端子，支持防反接保护 |
|
配套电源 |
无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用 |
|
物理规格参数 |
|
|
工作温度/湿度 |
-40～+75°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
166*150*75mm |
|
净重/毛重 |
＜1.8kg / ＜2.1kg |
|
安装方式 |

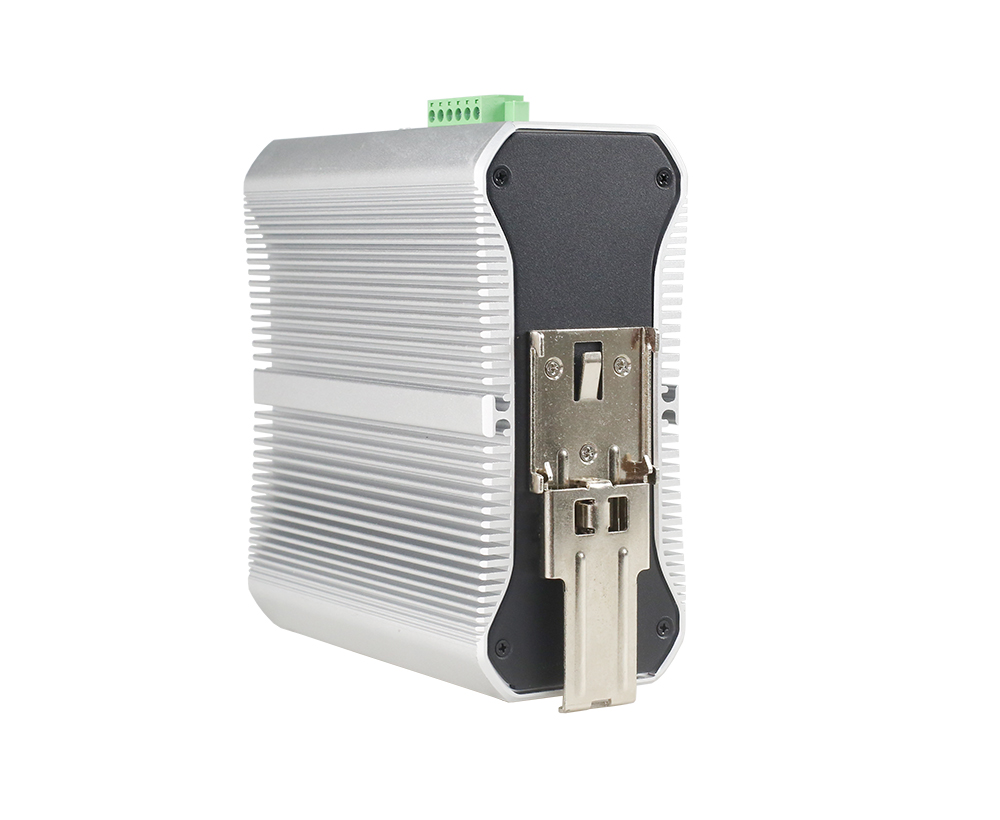

桌面式、35mm DIN卡轨式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：6KV 8/20us； 防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准） |
|
机械特性 |
IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落） |
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN62368-1； |
|
质保期 |
交换机3年，终身维护 |
|
网管业务特性 |
|
|
端口 |
支持IEEE802.3x流控（全双工） 支持基于端口速率的广播风暴抑制 支持对出入端口的报文流量进行限速，粒度最小为16Kbps，最大为1Gbps 支持端口实时流量管理（Flow Interval) 支持端口EEE绿色以太网节能配置及状态查看 支持巨型帧配置，最大的支持12000byte巨型帧 支持端口异常保护机制 支持光口SFP模块DDMI实时数字诊断功能 |
|
三层功能 |
支持L3网管功能，支持IPV4/IPV6双栈管理 支持IPV4等价路由 支持IPV4动态路由、RIPv1/v2、OSPFv2，路由条目2000条 支持IPV4/IPV6的VRRP，各支持最大组255个 支持Pingv6、Telnetv6、TFTPv6、DNSv6、ICMPv6 支持三层路由转发，支持不同网段，不同VLAN之间通信 支持IPV4/IPV6的VLANIF接口，各支持最大64个 支持IPV4/IPV6静态路由/默认路由，各支持最大条目64个 支持ARP协议，最大条目1000个 支持NG协议，最大条目1000个 |
|
VLAN |
支持基于端口的VLAN（4K个）,IEEE802.1q 支持基于协议的VLAN 支持基于MAC地址的VLAN 支持Voice VLAN 支持Access、Trunk、Hybrid三种类型端口配置 支持QinQ 配置 支持GVRP VLAN协议 |
|
端口汇聚 |
支持LACP动态聚合 支持静态聚合 支持最大8个聚合组，每个聚合组最大支持8个端口 |
|
生成树 |
支持STP（IEEE802.1d） 支持RSTP（IEEE802.1w） 支持MSTP（IEEE802.1s） 支持STP BPDU Guard、BPDU过滤和BPDU转发 |
|
ERPS环网 |
支持ERPS环网，环网自愈时间小于20ms， ITU-T G.8032 |
|
组播 |
支持IGMP Snooping v1/v2/v3、最多支持256个组播组 支持用户快速离开机制 支持组播VLAN 支持IGMP Snooping 支持MLD Snooping 支持MVR（组播局域网注册） |
|
镜像 |
支持基本端口的双向流量镜像 支持1对多镜像 最多支持4个端口会话 |
|
QoS |
支持Diff-Serv QoS 每个端口支持8个输出队列 支持802.1p/DSCP优先级映射 支持队列调度机制（SP、WRR、SP+WRR） 支持优先级标记Mark/Remark 支持基于流的包过滤 支持基于流的重定向 支持基于流的限速 |
|
ACL |
支持L2～L4包过滤功能，可以匹配报文前80个字节，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、IP协议类型、TCP/UDP端口、 TCP/UDP端口范围、VLAN等定义ACL。 支持基于端口、VLAN下发ACL |
|
安全特性 |
支持用户分级管理和口令保护 支持基于端口和MAC的IEEE802.1X认证 支持AAA，RADIUS，TACACS+认证（只支持认证、不支持授权和计费） 支持MAC地址学习数目限制 支持MAC地址黑洞 支持SSH 2.0，为用户登陆提供安全加密通道 支持SSL，保障数据传输安全 支持端口隔离 支持ARP报文限速功能 支持IP源地址保护 支持ARP入侵检测功能 支持防DoS攻击 支持端口广播报文抑制 支持主机数据备份机制 IP+MAC+VLAN+端口的四元绑定功能 支持IP Source Guard功能 |
|
DHCP
