16口全千兆工业POE光纤交换机

型号： ONV-IPS33168PF

支持8个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为120W（at-240W）。

我要询价

产品描述
产品参数
典型应用
相关附件
相关产品

产品概述

ONV-IPS33168PF系列是ONV自主研发的全千兆工业PoE光纤交换机，支持8个10/100/1000Base-T自适应RJ45端口+8个100/1000Base-X SFP光口插槽。其中1-8端口支持IEEE 802.3af/at标准PoE供电，单端口PoE功率达30W，整机最大PoE输出功率为120W（at-240W）。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为无线AP、网络摄像头、网络电话机、工业传感器等POE终端设备供电，满足对高密度PoE供电有需求的网络环境，ONV-IPS33168PF工业级系列产品，完全遵循工业产品设计与用料，外壳采用铝合金增强散热效能，具备极佳的工业现场环境适应性（包含机械稳定性、气候环境适应性、电磁环境适应性等）、防护等级达到IP40、支持双冗余供电、低功耗无风扇散热技术、MTBF 平均无故障工作时间可达10 年、超长5 年质保。适合智能交通、轨道交通、电力行业、矿业开采、石油、海运、冶金及绿色能源建设等工业场景组建经济高效、稳定、可靠的通信网络。

非网管机型，即插即用，无需配置，使用简单方便；

产品特点

n 千兆接入，光口上行

◇ 全系列支持“千兆以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

n 智能PoE供电功能

◇ 8个10/100/1000Base-T RJ45端口支持PoE供电，满足安防监控、电话会议系统、无线覆盖等场景PoE供电的需求。

◇ 符合IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。整机最大PoE输出功率达120W，单端口最大PoE输出功率为30W。

n 设备稳定可靠

◇ 主机低功耗、无风扇静音设计，铝合金材质金属外壳，散热优良，保证产品稳定运行。◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link，L/A）、PoE工作指示灯轻松了解设备工作状态。

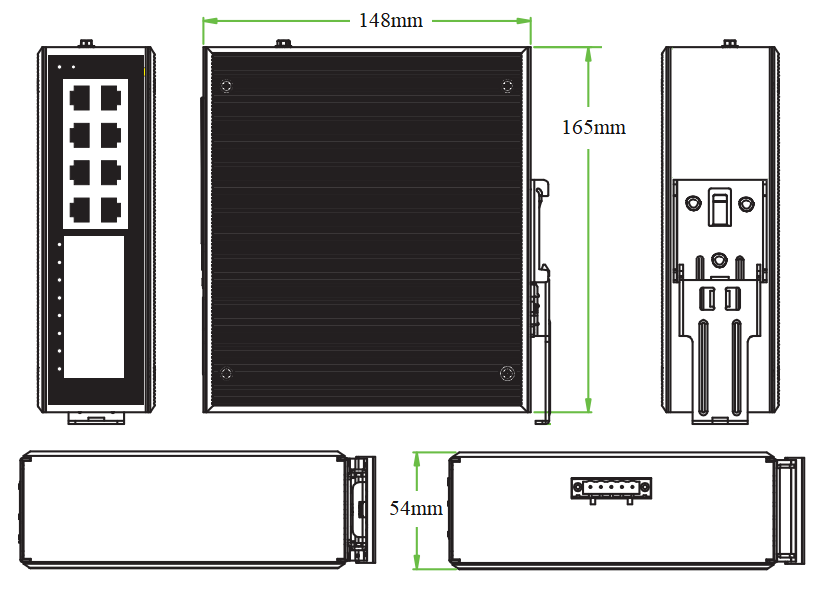

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	16口全千兆工业POE光纤交换机	1	台
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息
ONV-IPS33168PF	8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽，工业POE光纤交换机，其中1-8口支持IEEE 802.3af/at PoE国际标准，支持双DC冗余电源输入(凤凰端子连接)，支持导轨式安装。
说明：本产品默认不配套电源和SFP光模块，如需选购，请参考配件产品信息。

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	ONV-2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-G	工业SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R-G	工业SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	ONV-2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	ONV-2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	ONV-2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

电源选型表

名称

型号

描述

单位

工业120W导轨电源

DP120-48

导轨型 120W单组输出工业电源；

额定输入电压：AC 100V~240V 50-60H，2.3A

额定输出电压：DC 48V 2.5A

工作温度：-40℃—+70℃

只

工业240W导轨电源

DP240-48

导轨型 240W单组输出工业电源；

额定输入电压：AC 100V~240V 50-60H，3.0A

额定输出电压：DC 48V 5.0A

工作温度：-40℃—+70℃

只

型号	ONV- IPS33168PF
端口特征
固定端口	8个10/100/1000Base-T POE口（Data/Power） 8个100/1000Base-X SFP上联光口插槽 (Data) 2组V+，V- 冗余DC电源接口（5P凤凰端子）
网口特性	1-8口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模 ——工作波长：850nm ，传输距离：0～500M；单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	32Gbps （无阻塞）
包转发率@64byte	23.81Mpps
MAC地址表	8K
包转发缓存	6M
巨型帧	9.6K
LED指示灯	电源指示灯：PWR(绿色)；网络指示灯：Link（黄色）；POE指示灯：PoE（绿色）；光口指示灯：L/A（绿色）
PoE与电源特征
PoE端口	1-8端口支持IEEE802.3af/at标准POE供电
供电引脚	默认仅支持1/2(+)，3/6(-),4芯供电
最高单口PoE功率	30W，标准IEEE802.3af/at
总功率/输入电压	120W/48VDC	240W/48VDC
整机功耗	待机功耗：＜12W；满载功耗：＜120W	待机功耗：＜12W；满载功耗：＜240W
输入电压与接口	48-57VDC宽电压；5Pin工业凤凰端子，支持防反接保护
配套电源	无，可选购工业电源48V/120W或48V/240W，见配件信息表选购使用
物理规格参数
工作温度/湿度	-40～+80°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（LWH）	16514854mm
净重/毛重	＜1.2kg / ＜1.5kg
安装方式	桌面式、35mm DIN导轨式安装
产品认证与质保
防雷/防护等级	端口防雷：6KV 8/20us；防护等级：IP40 IEC61000-4-2（ESD）：±8kV接触放电，±15kV空气放电 IEC61000-4-3（RS）：10V/m（80~1000MHz） IEC61000-4-4（EFT）：电源线：±4kV；数据线：±2kV IEC61000-4-5（Surge）：电源线：CM±4kV/DM±2kV；数据线：±4kV IEC61000-4-6（射频传导）：10V（150kHz~80MHz） IEC61000-4-8（工频磁场）：100A/m持续；1000A/m ，1s to 3s IEC61000-4-9（脉冲磁场）：1000A/m IEC61000-4-10（阻尼振荡）：30A/m 1MHz IEC61000-4-12/18（震荡波）：CM 2.5kV，DM 1kV IEC61000-4-16（共模传导）：30V持续；300V，1s FCC Part 15/CISPR22（EN55022）：Class B IEC61000-6-2（通用工业标准）
机械特性	IEC60068-2-6（抗振动） IEC60068-2-27（抗冲击） IEC60068-2-32（自由下落）
安规认证	3C； CE mark, commercial；CE/LVD EN60950； FCC Part 15 Class B；RoHS；
质保期	交换机5年，终身维护
