产品概述

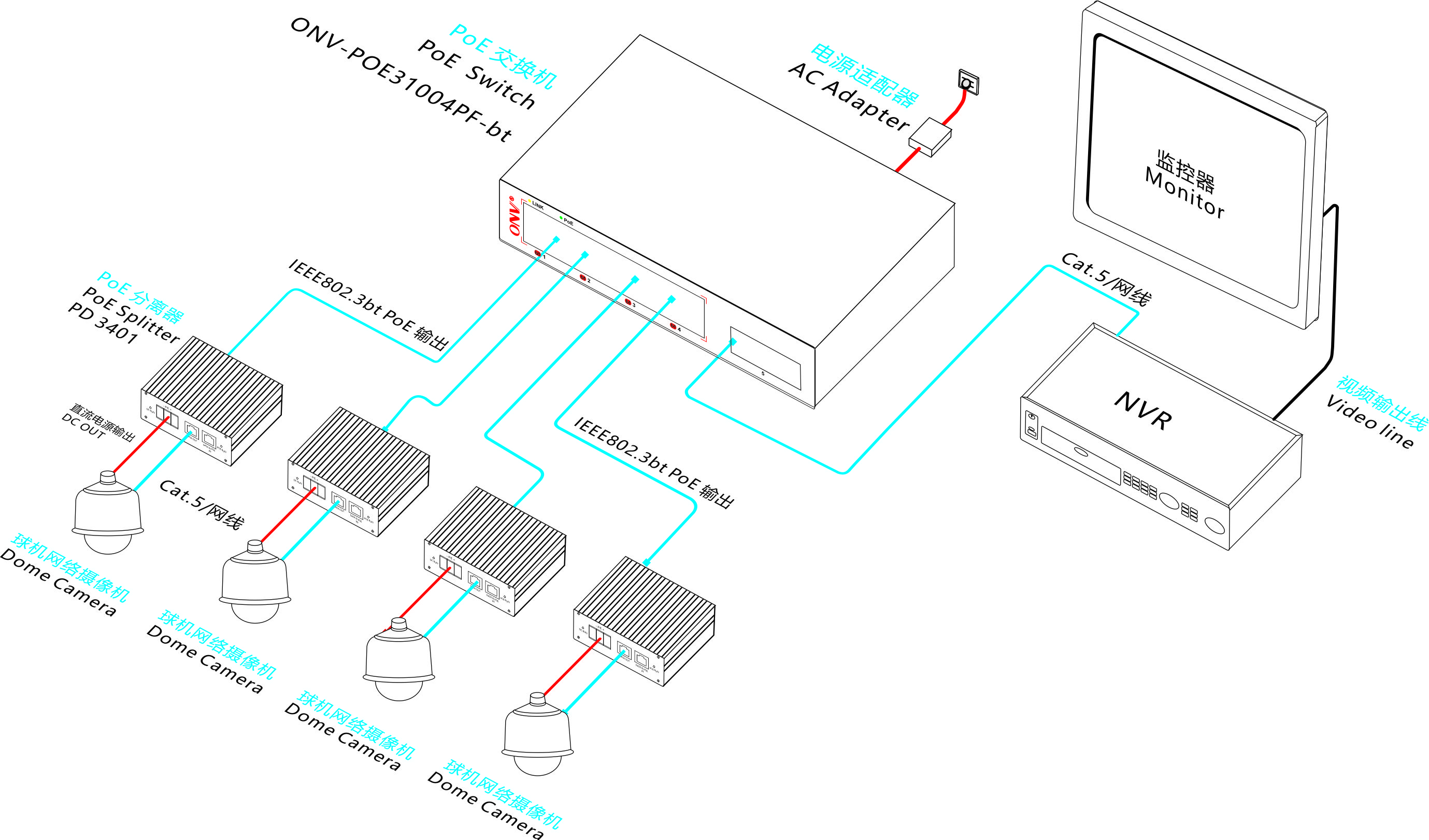

ONV-POE31004PF-bt系列由ONV自主研发的非管理百兆71W超大功率bt PoE交换机,具备4个10/100Base-TX自适应RJ45端口+1个155M SC上联光口,以太网PoE供电交换机,1-4口支持超大功率71W POE输出,并且向下兼容IEEE 802.3af/at PoE标准,单端口PoE功率达95W。作为PoE供电设备,能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为PTZ网络球机,大功率无线AP,大功率网络多媒体音箱,大功率POE照明等终端提供稳定、安全、可靠电力输出和数据传输,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、园区,商超,景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便。
产品特点
百兆快速以太网接入,光纤上联
◇提供4个10/100Base-T RJ45端口,上联光口,轻松实现长距离传输,方便用户灵活组网,满足各种场景组网需求;
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 4个10/100Base-TX RJ45端口支持bt PoE供电,满足各种场景超大功率PoE供电需求。
◇ 单端口POE最大输出功率为95W,并向下兼容IEEE 802.3af/at PoE供电标准,自动识别PoE设备进行供电,不损坏非PoE设备。
◇ PoE端口支持优先级机制,当剩余功率不足时,优先保障高优先级端口的供电,避免设备超负荷工作。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,镀锌钢材金属外壳,散热优良,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准,完全符合CE、FCC、RoHS安规要求,使用安全可靠。
操作简单
◇ 即插即用,无需配置,使用及维护简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯(Link)、PoE工作指示灯轻松了解设备工作状态。

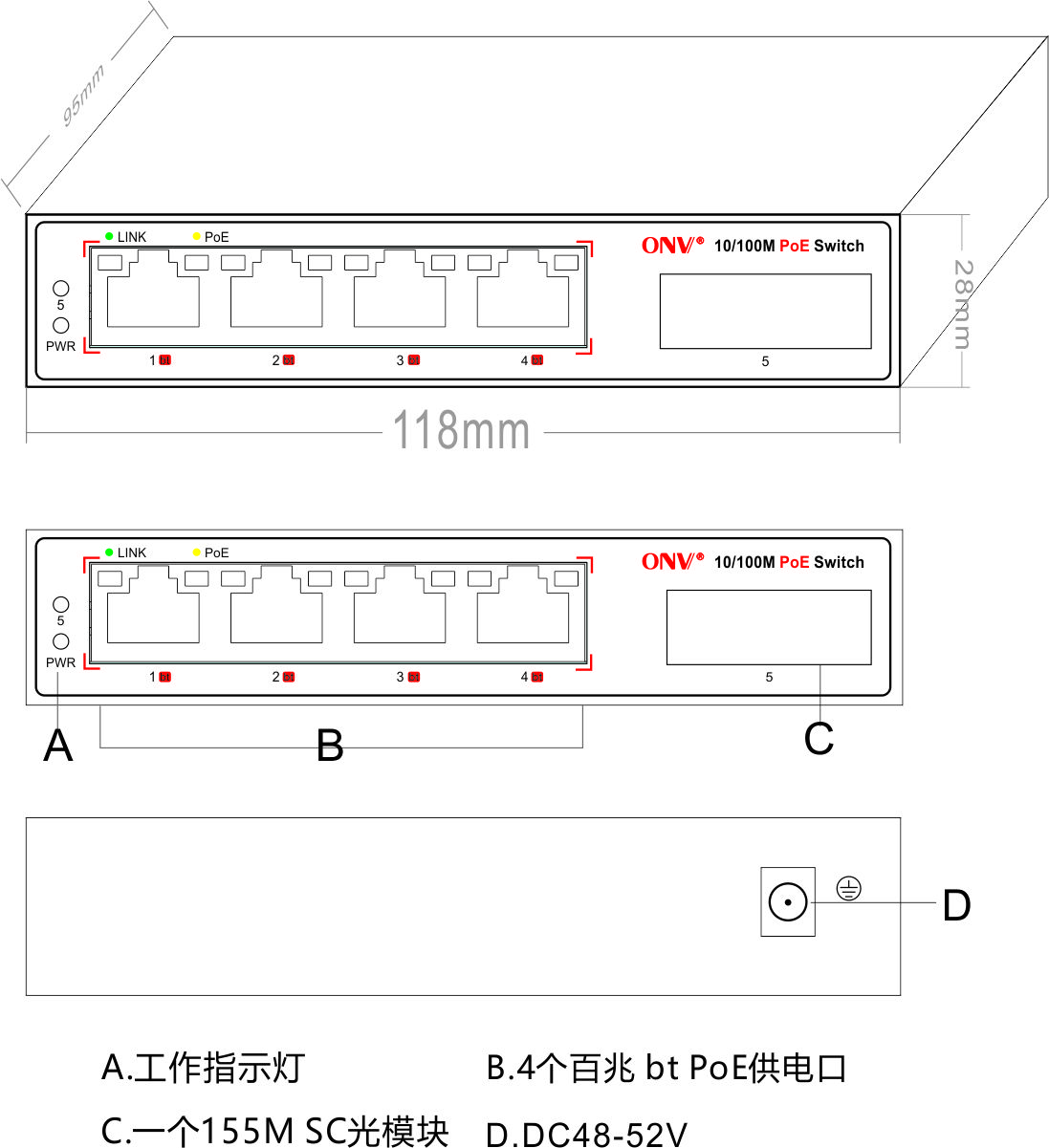

产品尺寸规格
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
5口百兆bt POE光纤交换机 |
1 |
台 |
|
电源套件(AC电源线+电源适配器) |
1 |
套 |
|
五金安装套件(挂耳) |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备信息 |
标配电源 |
|
ONV-POE31004PF-bt |
非网管4个10/100M RJ45端口+ 1个155M 上联SC光口,以太网bt PoE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,默认配置SC口1310mm/20km单模双纤光模块,外置电源。 |
65W |
ONV-POE31004PF-M-bt |
非网管4个10/100M RJ45端口+ 1个155M 上联SC光口,以太网bt PoE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,默认配置SC口850nm/0.5km或1310mm/2km多模双纤光模块,外置电源。 |
65W |
ONV-POE31004PF-A-bt |
非网管4个10/100M RJ45端口+ 1个155M 上联SC光口,以太网bt PoE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,默认配置SC口1310mm/20km单模单纤光模块,外置电源。 |
65W |
ONV-POE31004PF-B-bt |
非网管4个10/100M RJ45端口+ 1个155M 上联SC光口,以太网bt PoE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,默认配置SC口1550mm/20km单模单纤光模块,外置电源。 |
65W |
设备名称 |
设备信息 |
ONV-POE31064P-bt |
非管理6个10/100M RJ45端口,以太网bt POE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,外置250W电源。 |
ONV-POE31064PF-bt |
非管理4个10/100M RJ45端口+ 2个155M上联SFP光口插槽,以太网bt POE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,外置250W电源。 |
ONV-POE33064P-bt |
非网管6个10/100/1000M RJ45端口,以太网bt POE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,外置250W电源。 |
ONV-POE33064PFG-bt |
非管理5个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽,以太网bt POE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,外置250W电源。 |
ONV-POE33064PF-bt |
非管理4个10/100/1000M RJ45端口+ 2个1000M上联SFP光口插槽,以太网bt POE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,外置250W电源。 |
ONV-POE33064PFM-bt |
L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M上联SFP光口插槽,以太网bt POE交换机,1-4口支持超大功率71W输出,并向下兼容IEEE 802.3af/at PoE国际标准,内置250W电源,支持1U机架式安装。 |
型号 |
ONV-POE31004PF-bt |
端口特征 |
|
固定端口 |
4个10/100Base-TX bt POE端口(Data/Power) 1个155M 100Base-FX 上联SC光口 (Data) |
网口特性 |
1-4口10/100Base-TX,全/半双工MDI/MDI-X自适应 |
双绞线传输 |
10BASE-T : Cat3,4,5 UTP(≤100 meter) 100BASE-TX : Cat5 or later UTP(≤100 meter) 1000BASE-T : Cat5e or later UTP(≤100 meter) |
光口特性 |
默认配套光模块为单模双纤20km,SC接口;多模双纤与单模单纤详见产品选型表 |
光缆 |
多模 ——工作波长:850nm ,传输距离:0~500M;工作波长:1310nm,传输距离:0~2KM; 单模 ——工作波长:1310nm,传输距离:0~40KM;工作波长: 1550nm,传输距离:0~120KM 。 |
交换芯片参数 |
|
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3u 100Base-FX; IEEE802.3x |
转发模式 |
存储转发(全线速) |
背板带宽 |
1.6Gbps (无阻塞) |
包转发率@64byte |
0.74Mpps |
MAC地址表 |
1K |
包转发缓存 |
768K |
巨型帧 |
1632byte |
LED指示灯 |
电源指示灯:PWR(绿色);网络指示灯:Link(黄色);POE工作指示灯:PoE(绿色);光纤指示灯:5(绿色)。 |
PoE与电源特征 |
|
POE端口 |
1-4端口支持bt POE,并且向下兼容IEEE802.3af/at标准POE供电 |
供电引脚 |
默认支持1/2,4/5(+),3/6,7/8(-) 8芯供电 |
最高单口PoE功率 |
95W,标准IEEE802.3af/at/bt |
总功率/输入电压 |
250W (DC48-57V) |
整机功耗 |
待机功耗:<6W;满载功耗:<240W |
输入电压与接口 |
直流供电,DC48-57V超宽供电电压,DC5521电源端子连接 |
配套电源 |
外置电源适配器,AC:100~240V 50-60Hz 4.1A |
物理规格参数 |
|
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
外观尺寸(L*W*H) |
118*95*28mm |
净重/毛重 |
<0.4kg / <1.2kg |
安装方式 |
桌面式,壁挂式安装 |
产品认证与质保 |
|
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
质保期 |
交换机3年,终身维护 |
