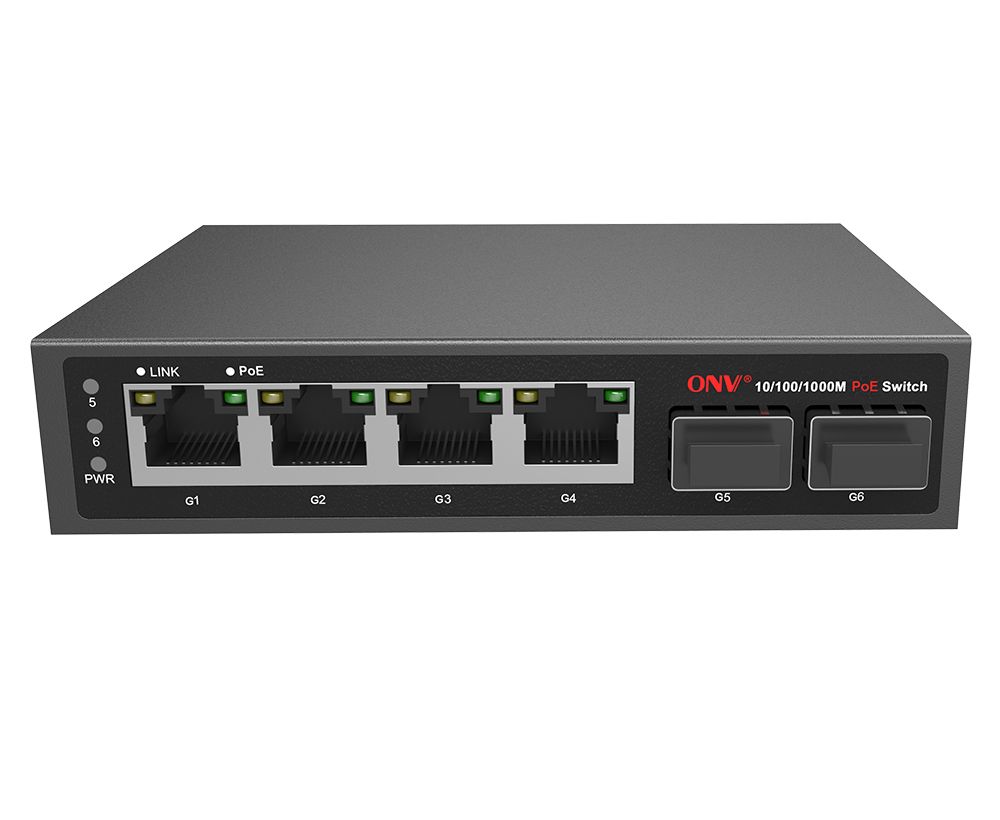

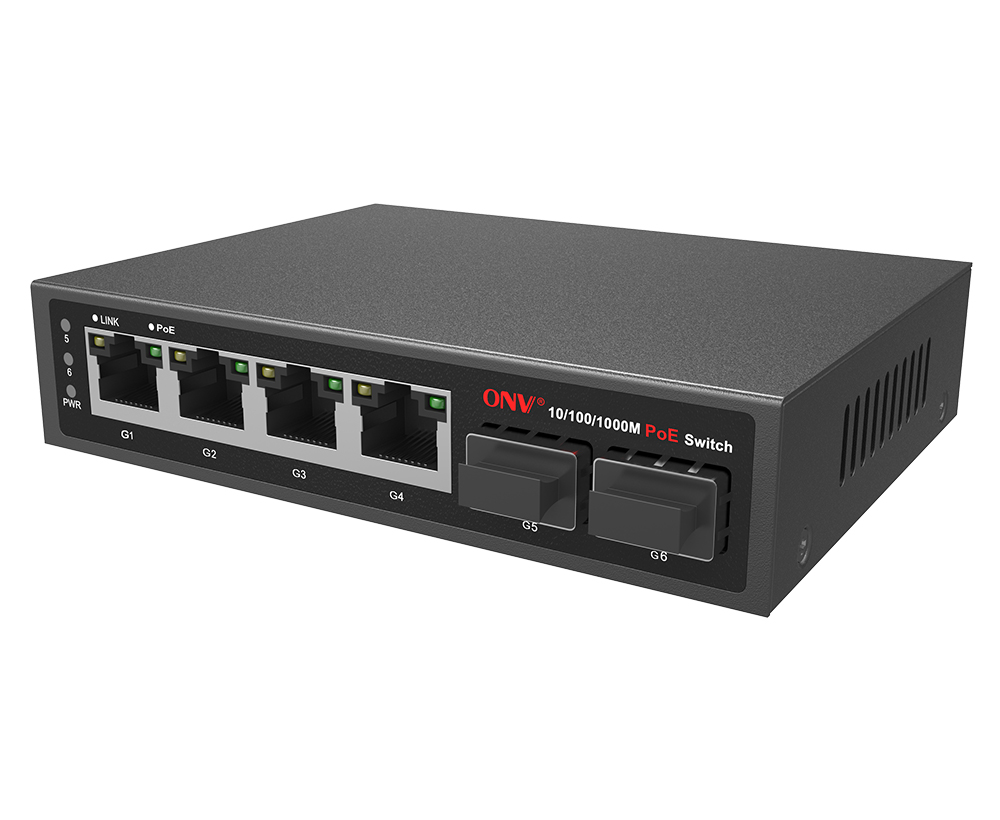

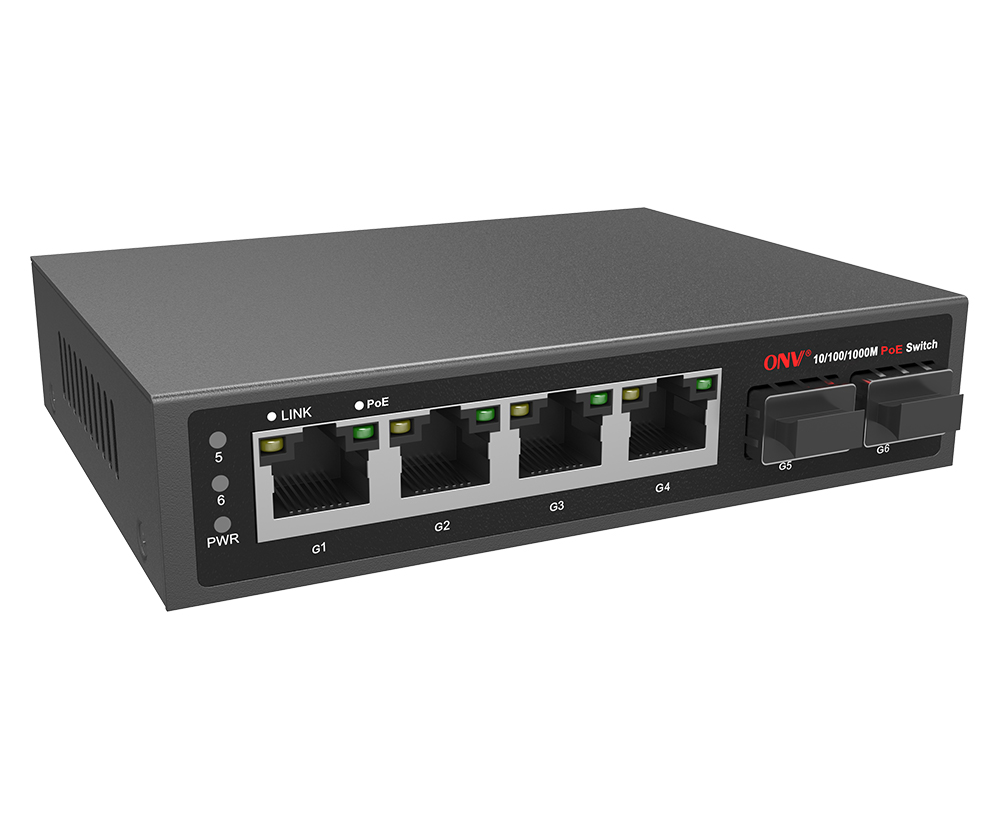

产品概述

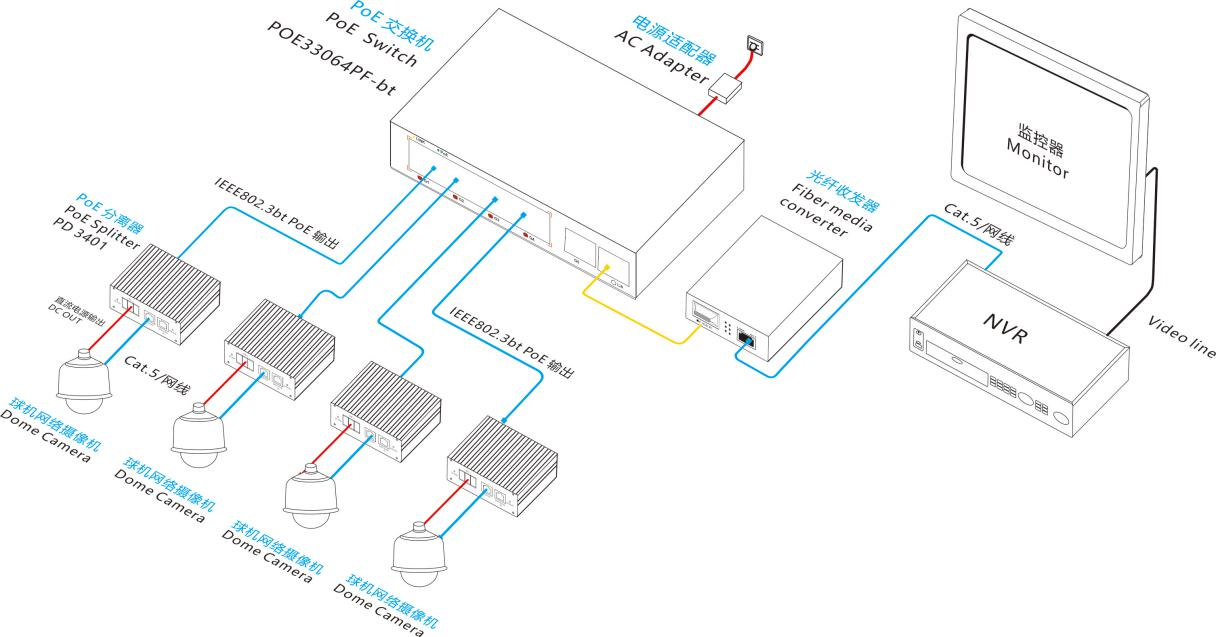

ONV-POE33064PF-bt系列是ONV自主研发的非管理全千兆71W超大功率bt PoE交换机，4*10/100/1000M RJ45口+2*1000M SFP光口插槽,以太网PoE供电交换机，1-4口支持超大功率71W POE输出，并且向下兼容IEEE 802.3af/at PoE标准，单端口PoE功率达95W。作为PoE供电设备，能自动检测识别符合标准的受电设备并通过网线为其供电。可通过网线为PTZ网络球机，大功率无线AP，大功率网络多媒体音箱，大功率POE照明等终端提供稳定、安全、可靠电力输出和数据传输，满足对高密度PoE供电有需求的网络环境，适合酒店、校园、园区，商超，景区、厂区宿舍及SMB中小型企业组建经济高效的网络。
非网管机型，即插即用，无需配置，使用简单方便。
产品特点
全千兆以太网
◇ 支持全千兆以太网端口+光口组合，高速率高带宽连接，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 4个10/100/1000Base-T RJ45端口支持bt PoE供电，满足各种场景超大功率PoE供电的需求。
◇ 单端口POE最大输出功率为95W，并向下兼容IEEE 802.3af/at PoE供电标准，自动识别PoE设备进行供电，不损坏非PoE设备。
◇ PoE端口支持优先级机制，当剩余功率不足时，优先保障高优先级端口的供电，避免设备超负荷工作。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
操作简单
◇ 即插即用，无需配置，简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）、PoE工作指示灯轻松了解设备工作状态。

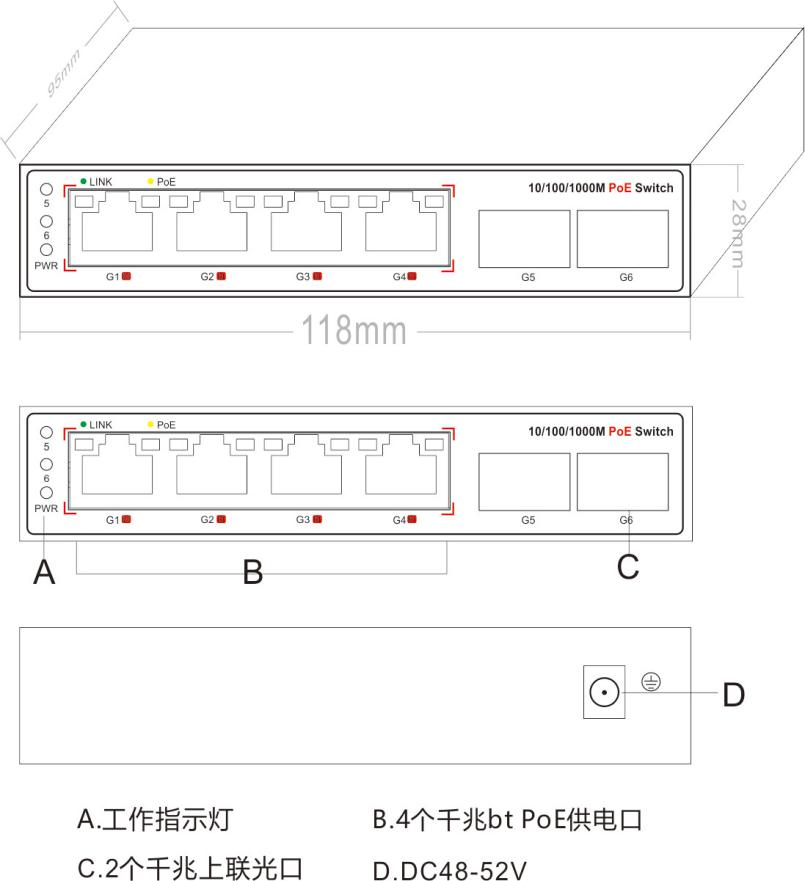

产品尺寸规格
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
6口全千兆bt POE交换机 |
1 |
台 |
|
|
电源套件(AC电源线+电源适配器) |
1 |
套 |
|
|
五金安装套件 |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备名称 |
设备信息 |
标配电源 |
|
ONV-POE33064PF-bt |
非管理4个10/100/1000M RJ45端口+ 2个1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置电源。 |
250W |
|
ONV-POE33064PFG-bt |
非管理5个10/100/1000M RJ45端口+ 1个1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置电源。 |
250W |
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。 |
||
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
ONV-2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
ONV-2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
ONV-2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
ONV-2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
|
设备名称 |
设备信息 |
|
ONV-POE33064P-bt |
非管理6个10/100/1000M RJ45端口，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE33064PFM-bt |
L2+网管型4个10/100/1000M RJ45端口+ 2个100/1000M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，内置250W电源，支持1U机架式安装。 |
|
ONV-POE31064P-bt |
非管理6个10/100M RJ45端口，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE31064PF-bt |
非管理4个10/100M RJ45端口+ 2个155M上联SFP光口插槽，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
ONV-POE31004PF-bt |
非管理4个10/100M RJ45端口+ 1个155M上联SC光口，以太网bt POE交换机，1-4口支持超大功率71W输出，并向下兼容IEEE 802.3af/at PoE国际标准，外置250W电源。 |
|
型号 |
ONV-POE33064PF-bt |
ONV-POE33064PFG-bt |
|
端口特征 |
||
|
固定端口 |
4个10/100/1000M bt POE端口(Data/Power) 2个1000M上联SFP光口插槽 (Data) |
4个10/100/1000M bt POE端口(Data/Power) 1个10/100/1000M 上联RJ45端口(Data) 1个1000M上联SFP光口插槽 (Data) |
|
网口特性 |
10/100/1000Base-TX自动侦测，全/半双工MDI/MDI-X自适应 |
|
|
双绞线传输 |
10BASE-T ： Cat3,4,5 UTP(≤100 meter) 100BASE-TX ： Cat5 or later UTP(≤100 meter) 1000BASE-T ： Cat5e or later UTP(≤100 meter) |
|
|
光口特性 |
千兆SFP光纤接口，默认不配套光模块,需要另购,(可选订单模/多模、单纤/双纤光模块，LC） |
|
|
光缆 |
多模 ——工作波长：850nm ，传输距离：0～500M； 单模 ——工作波长：1310nm，传输距离：0～40KM；工作波长： 1550nm，传输距离：0～120KM 。 |
|
|
交换芯片参数 |
||
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
|
转发模式 |
存储转发（全线速） |
|
|
背板带宽 |
12Gbps(无阻塞） |
|
|
包转发率@64byte |
8.93Mpps |
|
|
MAC地址表 |
2K |
|
|
包转发缓存 |
2M |
|
|
巨型帧 |
9.2K |
|
|
LED指示灯 |
电源指示灯：PWR（绿色）； 网络指示灯：Link（黄色）；PoE指示灯：PoE (绿色） |
|
|
PoE与电源特征 |
||
|
POE端口 |
1-4端口支持bt POE,并且向下兼容IEEE802.3af/at标准POE供电 |
|
|
供电引脚 |
默认支持1/2,4/5(+)，3/6,7/8(-) 8芯供电 |
|
|
最高单口PoE功率 |
95W，标准IEEE802.3af/at/bt |
|
|
总功率/输入电压 |
250W （DC48-57V） |
|
|
整机功耗 |
待机功耗：＜6W；满载功耗：＜240W |
|
|

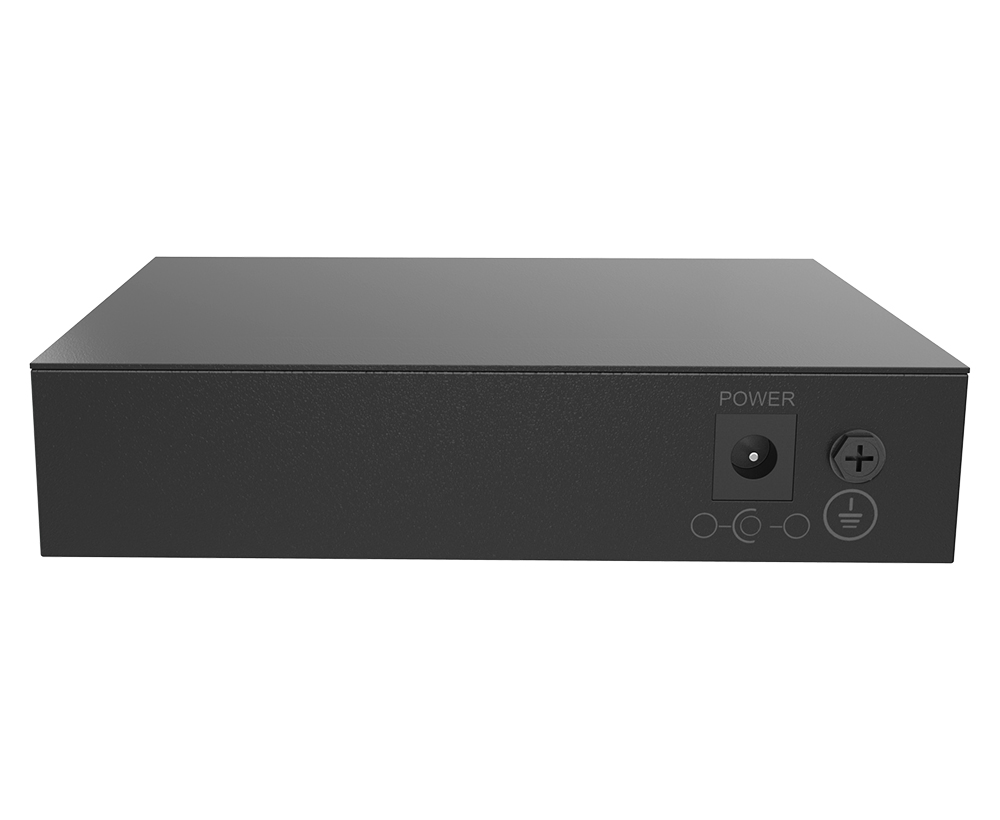

输入电压与接口 |
直流供电，DC48-57V超宽供电电压，DC5521电源端子连接 |
|
|
配套电源 |
外置电源适配器，AC：100～240V 50-60Hz 4.1A |
|
|
物理规格参数 |
||
|
工作温度/湿度 |
-40～+55°C；5%～90% RH无凝结 |
|
|
存储温度/湿度 |
-40～+80°C；5%～95% RH无凝结 |
|
|
外观尺寸（L*W*H） |
118*95*28mm |
|
|
净重/毛重 |
＜0.5kg /＜1.2kg |
|
|
安装方式 |
桌面式、壁挂式安装 |
|
|
产品认证与质保 |
||
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN60950； RoHS； |
|
|
质保期 |
交换机3年，终身维护 |
|
