产品概述

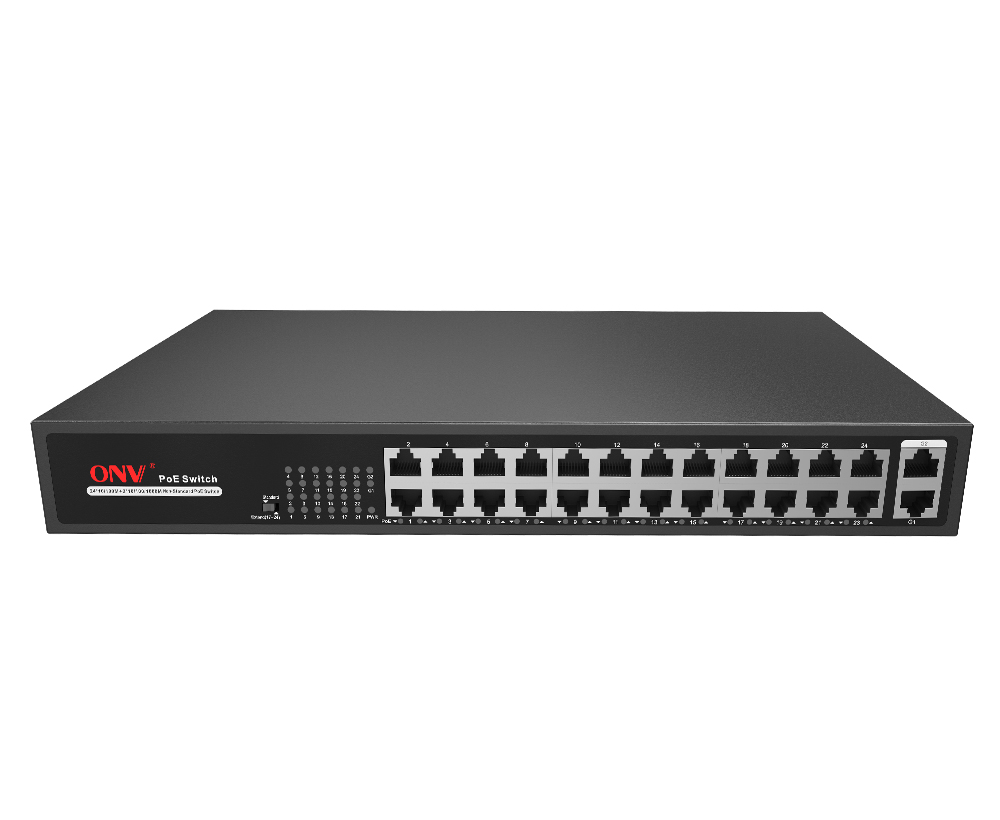

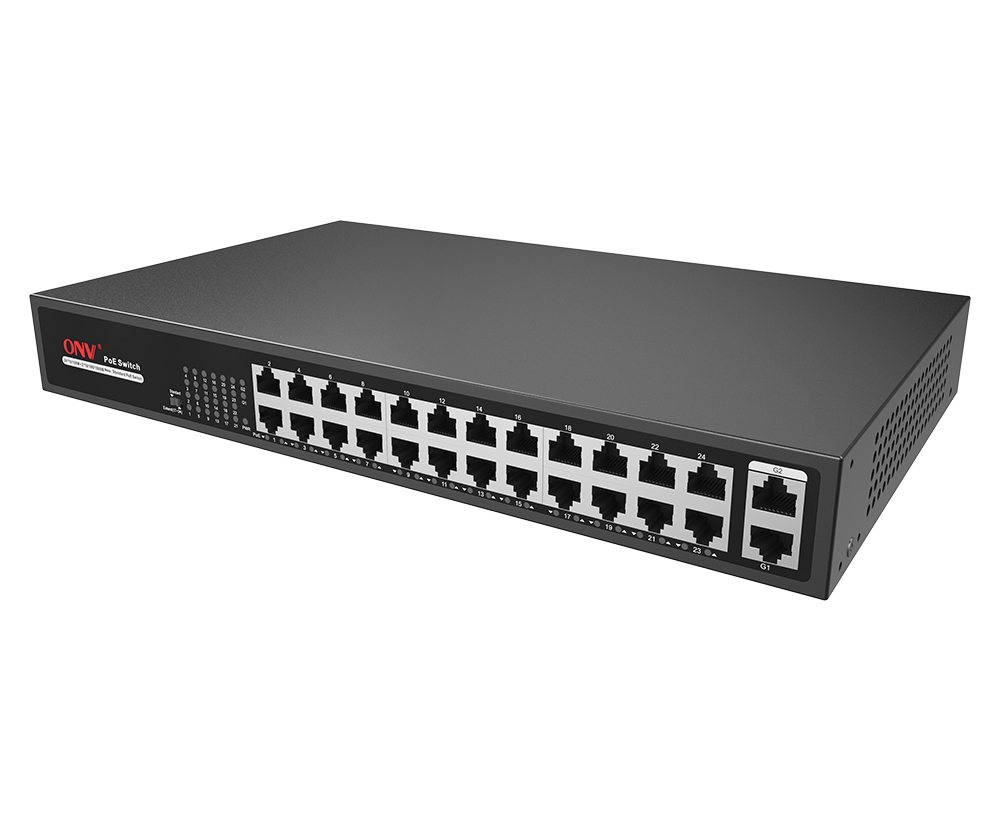

ONV-H2024PL系列是ONV自主研发的非标PoE交换机,具备24个百兆电口+2个千兆上联电口,其中1-24口支持24V非标PoE供电,单端口PoE功率达24W。作为非标PoE供电设备,必须接入对应的非标用电设备(如无线网桥、楼宇可视门禁对讲等),或者配套对应的非标分离线进行转换,进而实现网线POE供电。可通过网线对各种适配终端设备供电,满足对高密度PoE供电有需求的网络环境,适合酒店、校园、厂区宿舍及中小型企业组建经济高效的网络。
非网管机型,即插即用,无需配置,使用简单方便;
百兆接入,千兆上行
◇ 提供24个10/100M电口和2个10/100/1000M电口,方便用户灵活组网,满足各种场景组网需求。
◇ 所有端口支持无阻塞线速转发,传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
智能PoE供电功能
◇ 24个10/100Base-TX RJ45端口支持24V POE供电,满足安防监控、无线覆盖等场景的供电需求,单端口最大PoE输出功率为24W。
◇ 可通过交换机直连非标用电设备或者交换机+非标分离线两种方式,快速实现POE网线供电功能。
操作简单
◇ 即插即用,无需配置,简单方便。
◇ 带长距离功能开关,开启时17-24口支持10M/250米长距离传输
◇ 用户可通过电源指示灯(Power)、端口状态指示灯轻松了解设备工作状态。
设备稳定可靠
◇ 主机低功耗、无风扇静音设计,金属外壳,保证产品稳定运行。
◇ 采用ONV自主研发的电源,高冗余设计,提供长久稳定PoE电力输出。
◇ 设备完全符合3C、CE、FCC、RoHS安规要求,使用安全可靠。
包装清单
包装清单 |
物品名称 |
数量 |
单位 |
26口千兆上联非标POE供电交换机(ONV-H2024PL) |
1 |
台 |
|
AC电源线 |
1 |
根 |
|
五金安装套件 |
1 |
对 |
|
快速使用指南 |
1 |
份 |
|
保修卡与合格证 |
1 |
份 |
设备名称 |
设备信息 |
标配电源 |
ONV-H2016PL |
非网管16个10/100M RJ45端口+ 2个10/100/1000M上联RJ45端口POE交换机,其中1-16端口支持24V非标POE供电,9-16口支持10M/250米长距离传输,内置电源。 |
250W |
ONV-H2024PL |
非网管24个10/100M RJ45端口+ 2个10/100/1000M上联RJ45端口POE交换机,其中1-24端口支持24V非标POE供电,17-24口支持10M/250米长距离传输,内置电源。 |
250W |
型号 |
ONV-H2016PL |
ONV-H2024PL |
|
端口特征 |
|||
固定端口 |
16个10/100Base-TX POE口(Data/Power) 2个10/100/1000Base-T 上联RJ45口 (Data) |
24个10/100Base-TX POE口(Data/Power) 2个10/100/1000Base-T 上联RJ45口 (Data) |
|
网口特性 |
10/100BaseT(X)或10/100/1000BaseT自动侦测,全/半双工MDI/MDI-X自适应 |
||
双绞线传输 |
10BASE-TX:Cat5 or later UTP(≤250 meter) 100BASE-TX:Cat5 or later UTP(≤100 meter) 1000BASE-T:Cat5e or later UTP(≤100 meter) |
||
功能开关(Extender) |
开启后,9-16口支持10M/250米长距离 |
开启后,17-24口支持10M/250米长距离 |
|
注意:当开关状态改变时,必须重启交换机,开关功能才可以生效 |
|||
交换芯片参数 |
|||
网络协议 |
IEEE802.3 10BASE-T; IEEE802.3i 10Base-T; IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T; IEEE802.3x |
||
转发模式 |
存储转发(全线速) |
||
背板带宽 |
14.8Gbps (无阻塞) |
||
包转发率@64byte |
5.36Mpps |
6.55Mpps |
|
MAC地址表 |
16K |
||
包转发缓存 |
4M |
||
巨型帧 |
10K |
||
LED指示灯 |
电源指示灯:PWR(绿色); 网络指示灯:(绿色); |
||
PoE与电源特征 |
|||
POE端口 |
1-16端口支持24V非标POE供电 |
1-24端口支持24V非标POE供电 |
|
供电引脚 |
默认仅支持4/5(+),7/8(-),4芯供电 |
||
最高单口/平均功率 |
24W/15W |
||
总功率/输入电压 |
250W (AC100-240V) |
||
整机功耗 |
待机功耗:<15W;满载功耗:<250W |
待机功耗:<20W;满载功耗:<250W |
|
配套电源 |
内置开关电源,AC:100~240V 50-60Hz 4.1A |
||
物理规格参数 |
|||
工作温度/湿度 |
-20~+55°C;5%~90% RH无凝结 |
||
存储温度/湿度 |
-40~+75°C;5%~95% RH无凝结 |
||
外观尺寸(L*W*H) |
270*181*44.5mm |
330*204*44mm |
|
净重/毛重 |
<1.7kg / <2.2kg |
<2.3kg / <3kg |
|
安装方式 |
桌面式、壁挂式、机架式安装 |
||
产品认证与质保 |
|||
防雷/防护等级 |
端口防雷:4KV 8/20us; 防护等级:IP30 |
||
安规认证 |
3C;
CE mark, commercial;CE/LVD EN60950; |
||
质保期 |
交换机1年,终身维护 |
