10口全千兆以太网交换机-安防交换机

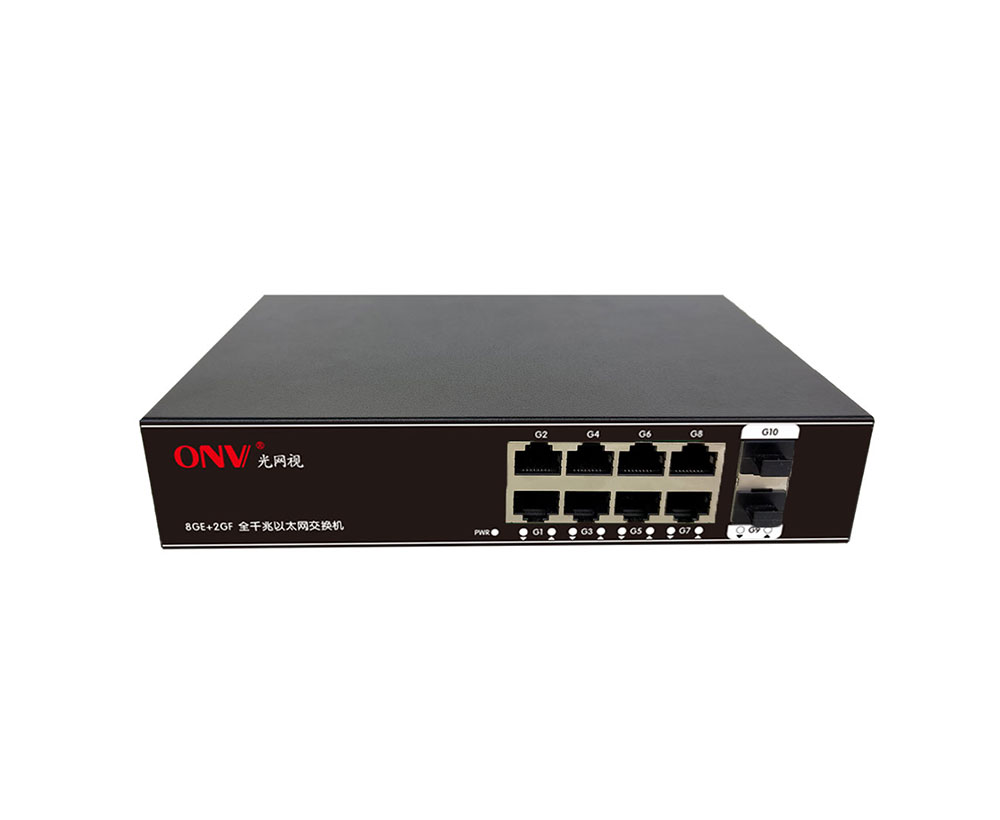

10口全千兆以太网交换机

型号： ONV-H3108FS

具有具备8个10/100/1000Base-T RJ45端口（Data），2个1000Base-X 上联SFP光口插槽(Data) ，端口防雷：4KV 8/20us；防护等级：IP30；待机功耗：＜7W；满载功耗：＜8W，低功耗设计，节能环保。

我要询价

产品描述
产品参数
典型应用
相关附件
相关产品

产品概述

ONV-H3108FS系列是ONV自主研发的非网管全千兆以太网安防交换机，具备8个千兆自适应电口+2个千兆SFP上联光纤插槽。光电组合接口，客户可以不受传输介质影响，实现网络的便捷连接与扩展。优选大背板、大缓存交换芯片方案，提高大文件转发速率，并能有效解决高清监控环境中视频卡顿、画面丢失等问题。适合酒店、银行、校园、厂区宿舍及中小型企业组建经济高效的网络。

非网管机型，即插即用，无需配置，使用简单方便。

产品特点

全千兆端口

◇ 支持“以太网口+千兆光口”组合，方便用户灵活组网，满足各种场景组网需求；

◇ 所有端口支持无阻塞线速转发，传输更流畅。

◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。

设备稳定可靠，操作简单

◇ 主机低功耗设计，金属外壳，超强散热，保证产品稳定运行。

◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定PoE电力输出。

◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。

操作简单，使用方便

◇ 即插即用，无需配置，简单方便。

◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link/Act）轻松了解设备工作状态。

产品尺寸规格

包装清单

包装清单	物品名称	数量	单位
	10口全千兆以太网交换机	1	台
	AC电源线	1	根
	快速使用指南	1	份
	保修卡与合格证	1	份

订购信息

设备名称	设备信息	标配电源
ONV-H3108FS	非网管8个10/100/1000M RJ45端口+ 2个1000M SFP光口插槽以太网交换机，内置电源，内置梅花孔壁挂式安装。	52V/20W

选配信息

光模块选型表

名称	型号	描述	单位
1.25G光模块	2630	SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。	只
	2632	SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2613-R	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。	只
	2612-T-SC	SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
	2613-R-SC	SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。	只
电模块	2633	1.25G SFP光模块转10/100/1000M RJ45网口，（光转电）	只

型号	ONV-H3108FS
端口特征
固定端口	8个10/100/1000Base-T RJ45端口（Data） 2个1000Base-X 上联SFP光口插槽(Data)
网口特性	1-8口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应
双绞线传输	10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter)
光口特性	千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC）
光缆	多模：850nm 0～550M ，单模：1310nm 0～40KM ， 1550nm 0～120KM 。
交换芯片参数
网络协议	IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x
转发模式	存储转发（全线速）
背板带宽	20Gbps （无阻塞）
包转发率@64byte	14.88Mpps
MAC地址表	2K
包转发缓存	2M
巨型帧	9.2K
LED指示灯	电源指示灯：PWR（绿色）；网络指示灯：Link（绿色）
电源特征
总功率/输入电压	30W（AC100-240V）
整机功耗	待机功耗：＜3W；满载功耗：＜8W
输入电压与接口	内置开关电源 AC：100～240V 50-60Hz 0.65A
物理规格参数
工作温度/湿度	-20～+55°C；5%～90% RH无凝结
存储温度/湿度	-40～+85°C；5%～95% RH无凝结
外观尺寸（LWH）	19513040mm
净重/毛重	＜0.7kg / ＜0.9kg
安装方式	桌面式、壁挂式安装
产品认证与质保
防雷/防护等级	端口防雷：4KV 8/20us；防护等级：IP30
安规认证	3C； CE mark, commercial；CE/LVD EN62368-1； FCC Part 15；RoHS；
质保期	交换机1年，终身维护
