产品概述

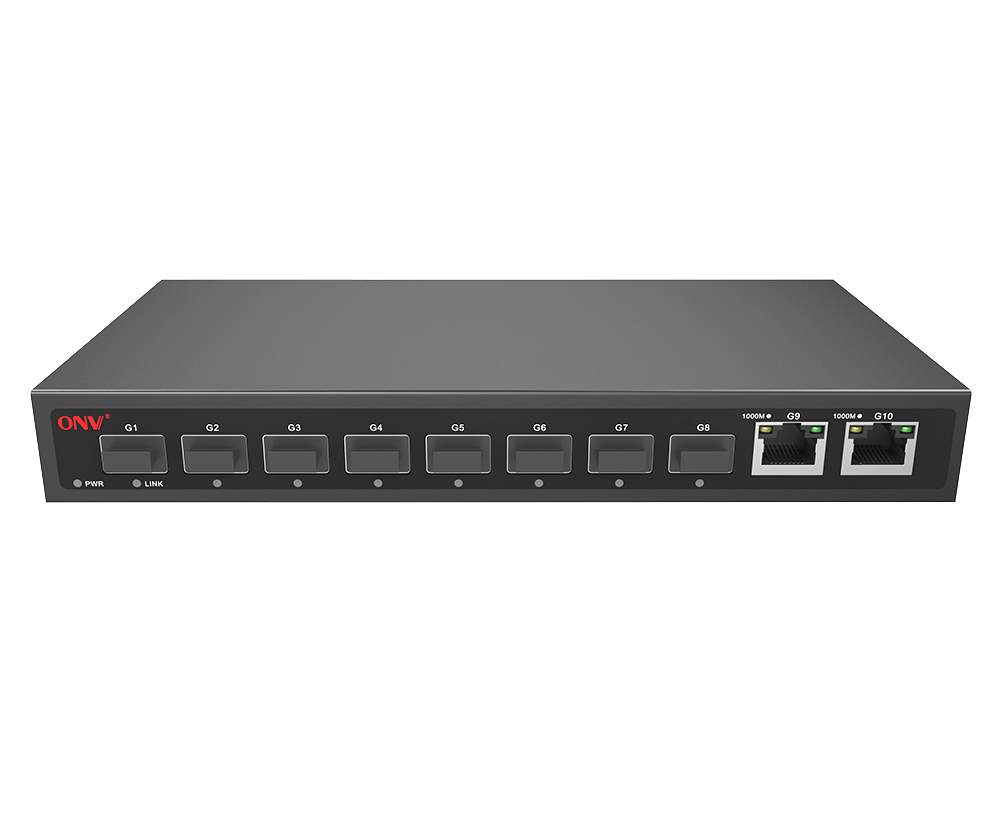

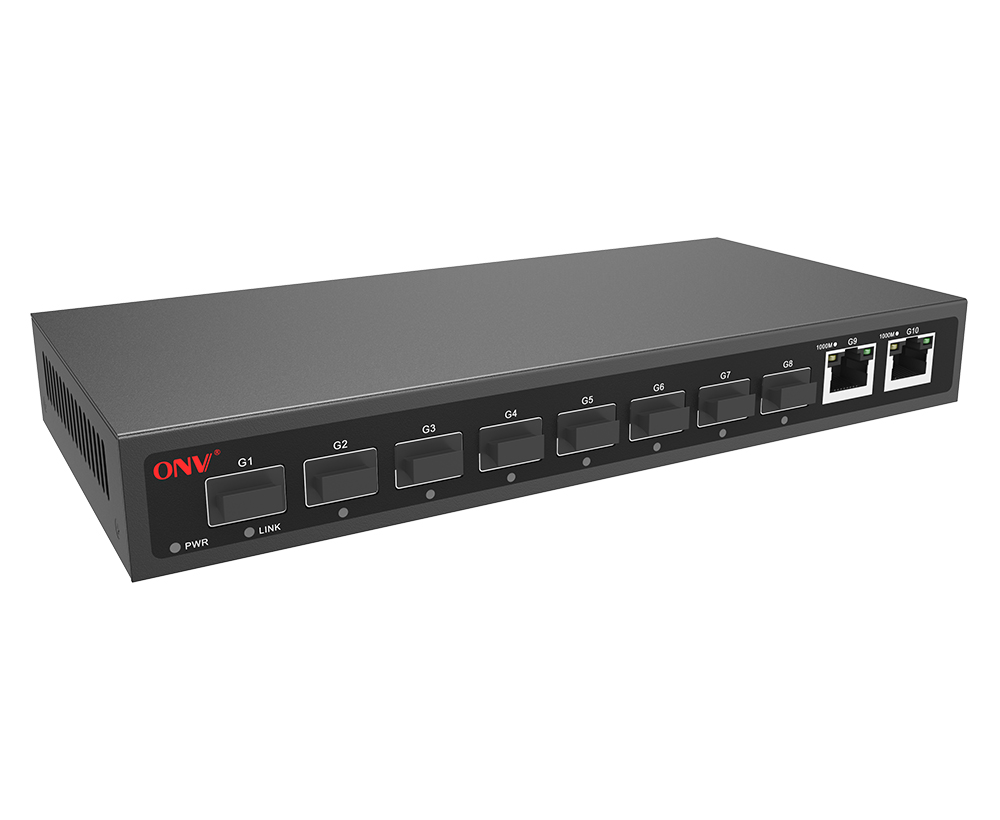

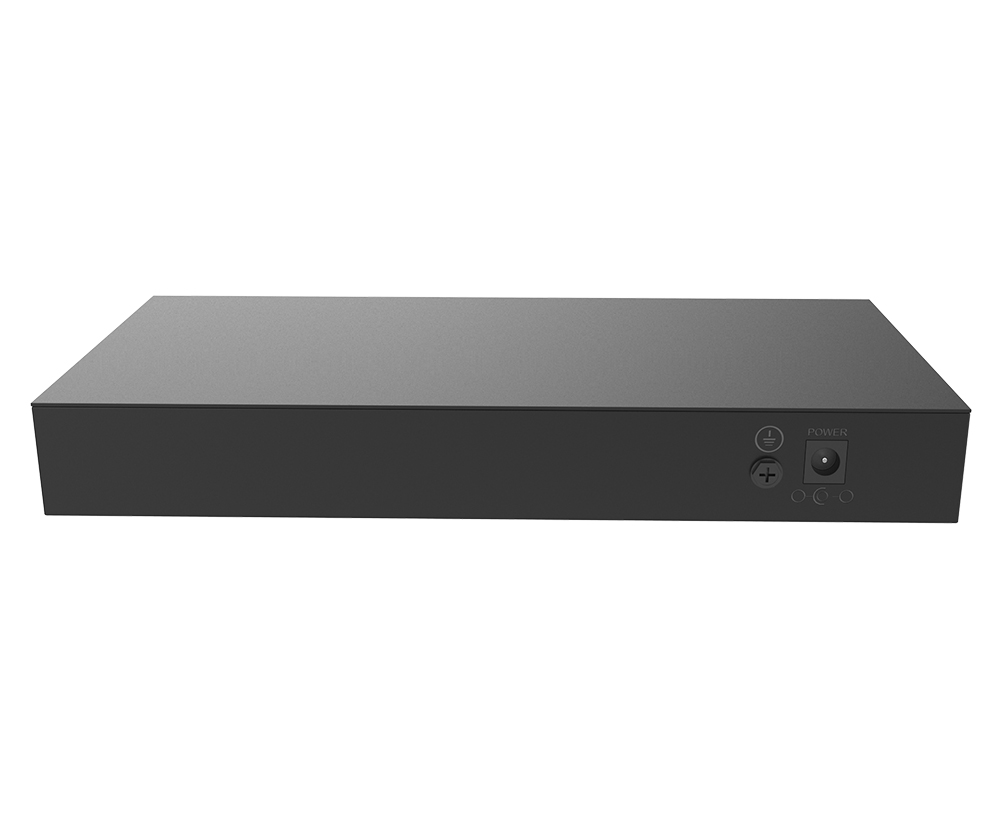

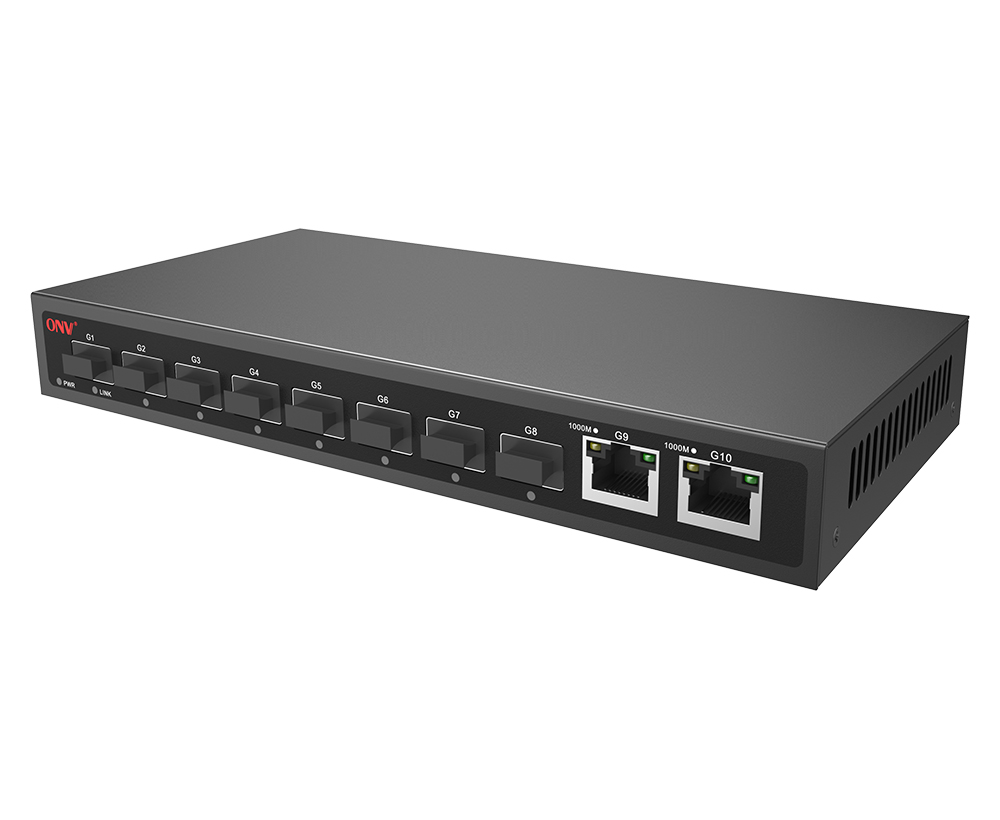

ONV-H3008FO系列是ONV自主研发的非网管全千兆以太网光纤交换机，是一款专为酒店、银行、校园、景点、商超、厂区宿舍及SMB中小型企业等，需求高速转发的网络环境而设计的一款高性能、易维护的千兆上联以太网交换机。该交换机具备2个全千兆电口+8个千兆SFP光口插槽。所有端口支持全线速转发，2M大容量缓存，保障大文件的及时传输和稳定的视频流，7*24小时稳定不掉线，有效解决高清监控环境中视频卡顿、画面丢失等问题。ONV-H3008FO交换机采用高强度全钢外壳，简约时尚，精致美观，支持桌面、壁挂安装，即插即用，无需设置，使用简单方便，是您提升网络性能的理想选择。
非网管机型，即插即用，无需配置，使用简单方便；
产品特点
全千兆多光口接入，千兆电口上行
◇ 全系列支持“千兆以太光口+千兆网口”组合，方便用户灵活组网，满足各种场景组网需求；
◇ 所有端口支持无阻塞线速转发，传输更流畅。
◇ 支持IEEE 802.3x全双工流控和Backpressure半双工流控。
◇ 主机低功耗、无风扇静音设计，镀锌钢材金属外壳，散热优良，保证产品稳定运行。
◇ 采用ONV自主研发的电源，高冗余设计，提供长久稳定电力输出。
◇ 设备满足国家CCC标准，完全符合CE、FCC、RoHS安规要求，使用安全可靠。
◇ 即插即用，无需配置，简单方便。
◇ 用户可通过电源指示灯(PWR)、端口状态指示灯（Link）轻松了解设备工作状态。
包装清单
|
包装清单 |
物品名称 |
数量 |
单位 |
|
10口全千兆以太网光纤交换机 |
1 |
台 |
|
|
DC12V电源适配器 |
1 |
个 |
|
|
五金安装套件（挂耳） |
1 |
对 |
|
|
快速使用指南 |
1 |
份 |
|
|
保修卡与合格证 |
1 |
份 |
|
设备名称 |
设备信息 |
默认配置电源 |
|
ONV-H3008FO |
非网管2个10/100/1000M RJ45端口+ 8个1000M 上联SFP光口插槽，以太网光纤交换机，外置电源。 |
12W |
|
说明：本产品默认不配套SFP光模块，如需选购，请参考配件产品信息。 |
||
光模块选型表
|
名称 |
型号 |
描述 |
单位 |
|
1.25G光模块 |
2630 |
SFP光模块，1.25G，多模双纤850nm，传输距离：550m，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
2632 |
SFP光模块，1.25G，单模双纤1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，LC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2612-T-SC |
SFP光模块，1.25G，单模单纤TX1310nm/RX1550nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
2613-R-SC |
SFP光模块，1.25G，单模单纤TX1550nm/RX1310nm，传输距离：20km，SC接口，支持DDM功能，支持热拔插。 |
只 |
|
|
电模块 |
2633 |
1.25G SFP光模块转10/100/1000M RJ45网口，（光转电） |
只 |
相关产品
|
设备名称 |
设备信息 |
|
ONV33012FM |
L2+网管型2个10/100/1000M RJ45端口+ 12个100/1000M SFP光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。 |
|
ONV36168FM |
L2+网管型8个10/100/1000M RJ45端口+ 8个100/1000M SFP光口插槽，以太网光纤交换机，内置30W电源，支持1U/19寸机柜安装。 |
|
ONV56368FM |
L2+网管型8个10/100/1000M TP/SFP光电复用口+ 16个100/1000M SFP光口插槽，以太网光纤交换机，内置60W电源，支持1U/19寸机柜安装。 |
|
型号 |
ONV-H3008FO |
|
端口特征 |
|
|
固定端口 |
8个1000Base-X SFP光口插槽 (Data) 2个10/100/1000Base-T RJ45端口（Data） |
|
网口特性 |
9-10口10/100/1000Base-T自动侦测，全/半双工MDI/MDI-X自适应 |
|
双绞线传输 |
10BASE-T：Cat3,4,5 UTP(≤100 meter) 100BASE-TX：Cat5 or later UTP(≤100 meter) 1000BASE-T：Cat5e or later UTP(≤100 meter) |
|
光口特性 |
千兆SFP 光纤接口，默认不配套光模块，需要另购，（可选订单模/多模、单纤/双纤光模块，LC） |
|
光缆 |
多模——工作波长：850nm ，传输距离：0～500M； 单模——工作波长：1310nm，传输距离：0～40KM； 工作波长：1550nm，传输距离：0～120KM 。 |
|
交换芯片参数 |
|
|
网络协议 |
IEEE802.3 10BASE-T； IEEE802.3i 10Base-T； IEEE802.3u 100Base-TX； IEEE802.3ab 1000Base-T； IEEE802.3z 1000Base-X； IEEE802.3x |
|
转发模式 |
存储转发（全线速） |
|
背板带宽 |
20Gbps （无阻塞） |
|
包转发率@64byte |
14.88Mpps |
|
MAC地址表 |
8K |
|
包转发缓存 |
2MB |
|
巨型帧 |
10KB |
|
LED指示灯 |
电源指示灯：PWR(绿色)；数据指示灯：Link（黄色）；速率指示灯：100/1000M(绿色） |
|
电源特征 |
|
|
总功率/输入电压 |
10W DC12V |
|
整机功耗 |
待机功耗：＜6W；满载功耗：＜10W |
|
配套电源 |
外置电源适配器， AC：100～240V 50-60Hz 0.35A |
|
物理规格参数 |
|
|
工作温度/湿度 |
-20～+55°C；5%～90% RH无凝结 |
|
存储温度/湿度 |
-40～+75°C；5%～95% RH无凝结 |
|
外观尺寸（L*W*H） |
221*112*29mm |
|
净重/毛重 |
＜0.7kg / ＜1.0kg |
|
安装方式 |
桌面式、壁挂式安装 |
|
产品认证与质保 |
|
|
防雷/防护等级 |
端口防雷：4KV 8/20us； 防护等级：IP30 |
|
安规认证 |
3C；
CE mark, commercial；CE/LVD EN62368-1； |
|
质保期 |
交换机1年，终身维护 |
